Concepts de base
Concepts de base du schéma contact
1,2,3...
46
1. Lorsque les API exécutent les schémas contacts, la circulation des si-
gnaux (flux d'alimentation) se fait toujours de gauche à droite. Vous ne
pouvez pas utiliser de programmation pour laquelle il faut un flux d'alimen-
tation de droite à gauche. Par conséquent, le débit est différent de celui
des circuits faits de relais de commandes câblées. Par exemple, lorsque le
circuit « a » est implémenté dans un programme API, l'alimentation passe
comme si les diodes entre parenthèses étaient insérées et que la
bobine R2 ne pouvait pas être activée avec le contact D inclus. L'ordre réel
d'exécution est indiqué sur la droite sous forme mnémonique. Pour obtenir
cette opération sans les diodes imaginaires, il faut réécrire le circuit. Le flux
d'alimentation du circuit « b » ne peut pas être non plus programmé direc-
tement et doit être réécrit.

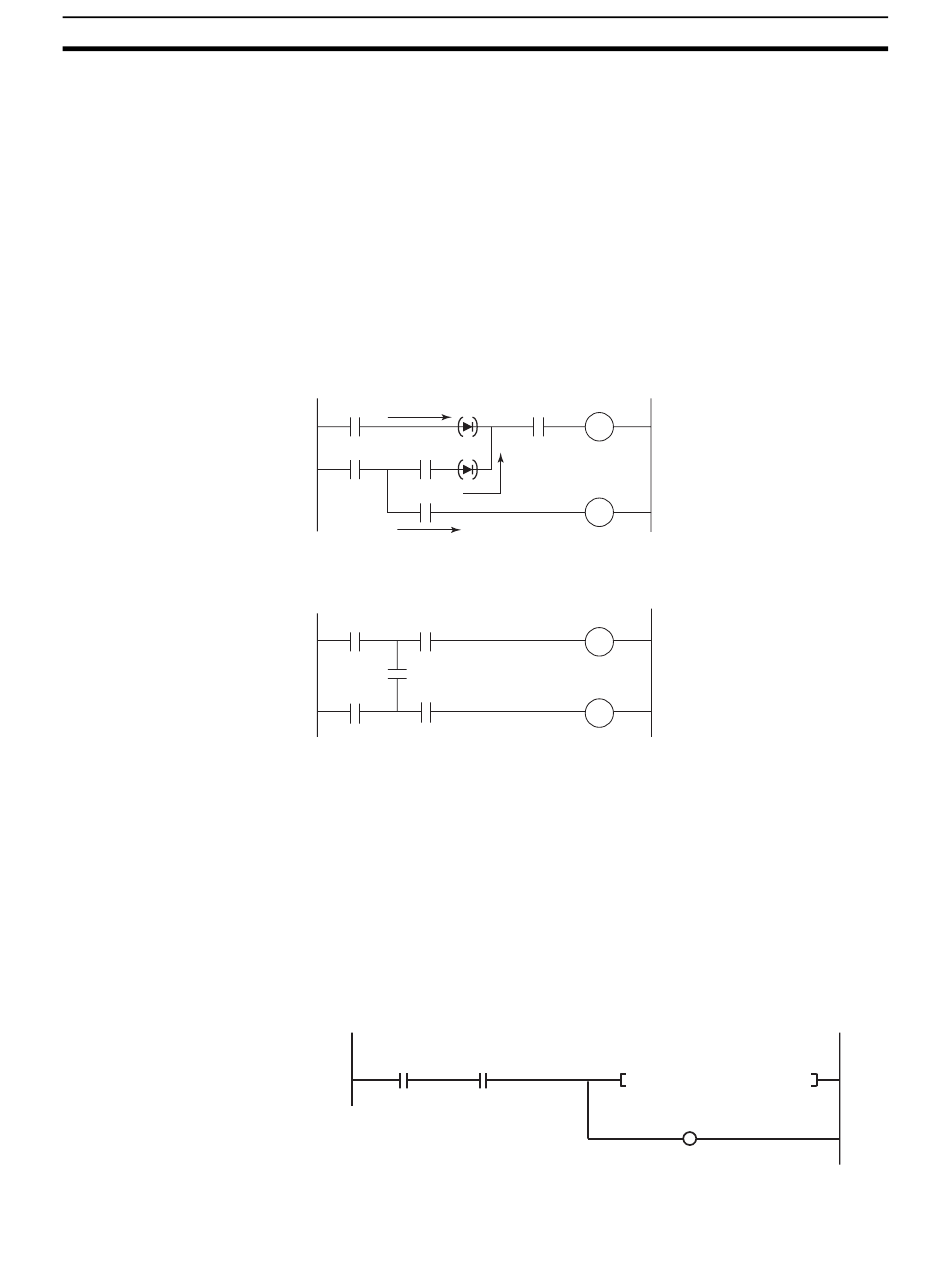

Circuit "a"
Circulation
(1)
A
des signaux
(2) ((3))
(4)
C
D
((8))
(9)
E
Circuit " b"
A
B
E
C
D
Dans le circuit « a », la bobine R2 ne peut être activée si le contact D est
inclus.
Dans le circuit « b », le contact E inclus ne peut être réécrit dans un
schéma contact. Le programme doit être réécrit.
2. Le nombre de bits d'E/S, de bits de travail, de temporisations et d'autres
bits d'entrées est illimité. Cependant, les équations logiques doivent rester
aussi claires et simples que possible, même si cela implique l'utilisation de
plus de bits d'entrée afin qu'elles soient plus faciles à comprendre et à
gérer.
3. Le nombre de bits d'entrée pouvant être connectés aux équations logiques
série ou parallèles est illimité.
4. Vous pouvez connecter deux ou plusieurs bits de sortie en parallèle.
0000
0000
00
05
Ordre d'exécution (mnémonique)
(6)
B
(7)
((5))
(1) LD A
R1
(2) LD C
(3) OUT TR0
(4) AND D
(5) OR LD
(10)
R2
R1
R2
TIM
Chapitre 2-1
(6) AND B
(7) OUT R1
(8) LD TR0
(9) AND E
(10) OUT R2
0000
#0100
0002
00
