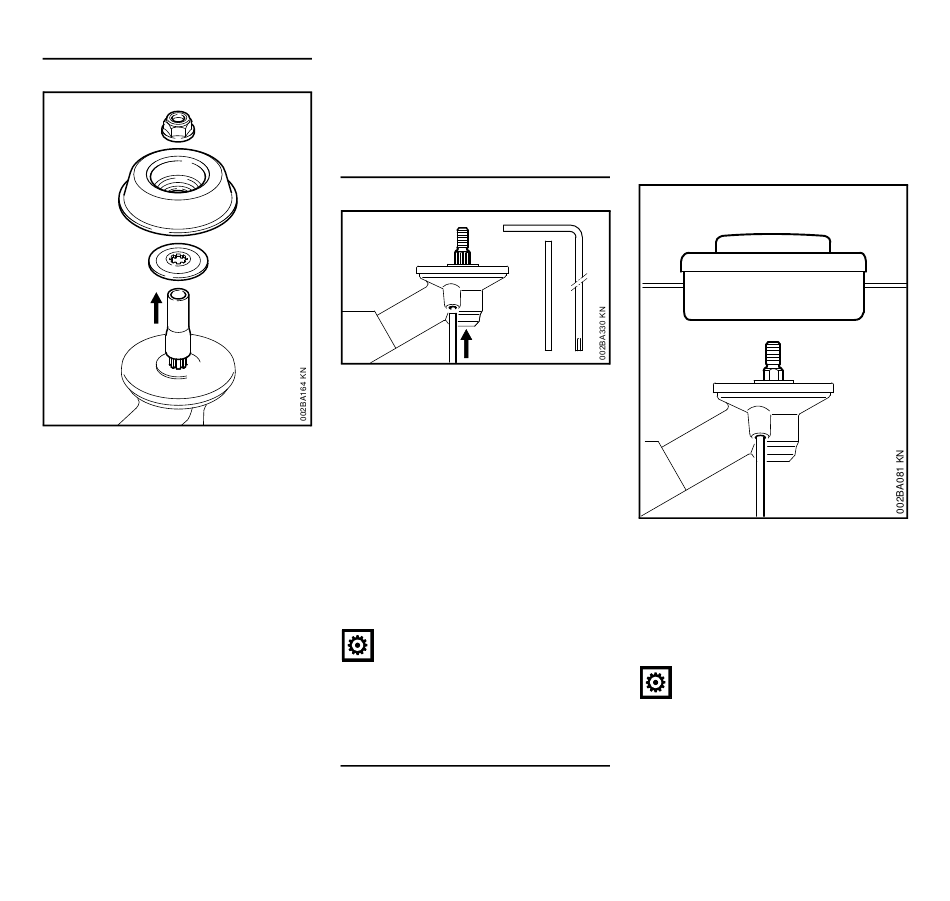

Démontage des pièces de fixation
3
4
5
1
2
Pièces livrées avec la machine, pour
têtes faucheuses
Enlever la protection montée pour le
N
transport – pour cela, arracher la
gaine (1) de l'arbre (2) ;
pour continuer, voir « Montage de la
N
tête faucheuse ».
Si l'on veut monter un outil de coupe
métallique à la place d'une tête
faucheuse, l'écrou (3), le bol glisseur (4)
et la rondelle de pression (5) sont
nécessaires, en plus – voir
« Accessoires optionnels ».
Pièces livrées avec la machine, pour
outils de coupe métalliques
Enlever la protection montée pour le
N
transport – pour cela, arracher la
gaine (1) de l'arbre (2) ;
FR 450, FR 480
l'écrou (3), le bol glisseur (4) et la
rondelle de pression (5) font partie du
jeu de pièces livré avec la machine ;
pour continuer, voir « Montage de
N
l'outil de coupe métallique ».
Blocage de l'arbre
2
7
6
Glisser le mandrin de calage (6) ou
N
le tournevis coudé – compris dans le
jeu de pièces fourni à la livraison ou
livrable en tant qu'accessoire
optionnel, voir « Accessoires
optionnels » – dans l'orifice (7) du
réducteur, jusqu'en butée – en
exerçant seulement une légère
pression ;
faire jouer l'arbre (2), l'écrou ou
N
l'outil de coupe jusqu'à ce que le
mandrin s'encliquette et bloque
l'arbre.
AVIS
Après le montage de l'outil de coupe,
enlever l'outil préalablement inséré pour
bloquer l'arbre.
Montage de la tête faucheuse
Conserver précieusement le folio joint à
la tête faucheuse.
STIHL SuperCut 20-2,
STIHL AutoCut 25-2,
STIHL AutoCut C 25-2,
STIHL AutoCut 30-2,
STIHL TrimCut 31-2,
STIHL FixCut 25-2,
STIHL PolyCut 20-3
6
Visser la tête faucheuse sur
N
l'arbre (1) en tournant dans le sens
inverse des aiguilles d'une montre,
jusqu'en butée ;
bloquer l'arbre ;
N
serrer fermement la tête faucheuse.
N
AVIS
Enlever l'outil préalablement inséré pour
bloquer l'arbre.
