Configuration audio 2, 4, 6, ou 8 canaux
Port
Casque
2 canaux
Bleu clair
Vert
Line Out
Rose
7.
Ports USB 2.0, 1 et 2. Ces ports Universal Serial Bus (USB) 4 broches sont
disponibles pour la connexion de périphériques USB 2.0
8.
Ports USB 2.0, 3 et 4. Ces ports Universal Serial Bus (USB) 4 broches sont
disponibles pour la connexion de périphériques USB 2.0
9.
Port Serial. Ce port peut acceuillir une souris, un modem, ou tout autres
périphériques supportant la norme Serial.
10. Port S/PDIF Out coaxial. Ce port sert à être relié à un périphérique audio
externe via un câble optique S/PDIF.
11. Port clavier PS/2 (mauve). Ce port accueille un clavier PS/2.
2.7.2
Connecteurs internes
1.
Connecteur pour lecteur de disquettes (34-1 pin FLOPPY)
Ce connecteur accueille le câble pour lecteur de disquette (FDD). Insérez un
bout du câble dans le connecteur sur la carte mère, puis l'autre extrémité à
l'arrière du lecteur de disquette.
La Pin 5 du connecteur a été enlevée pour empêcher une mauvaise connexion
lors de l'utilisation d'un câble FDD dont la pin 5 est couverte.
M2N4-SLI

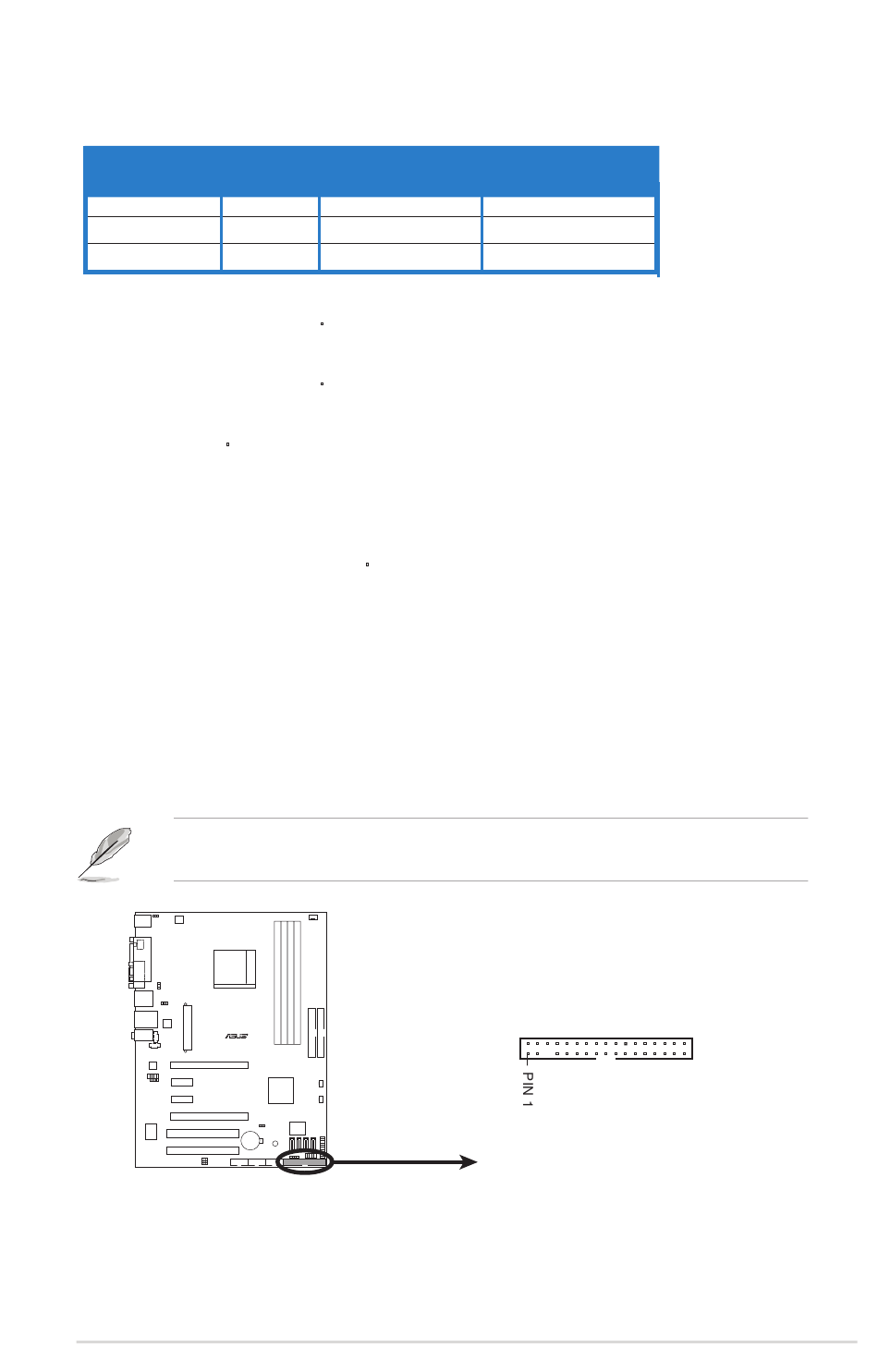

Connecteur pour lecteur de disquettes de
M2N4-SLI Floppy Disk Drive Connector
la M2N4-SLI
ASUS M2N4-SLI
4 canaux
Line In
Rear Speaker Out
Front Speaker Out
Mic In
Mic In
R
6 canaux
Rear Speaker Out
Front Speaker Out
Center/Subwoofe
FLOPPY
Note: Orientez les marques rouges du câble
NOTE: Orient the red markings on
du lecteur de disquettes sur la PIN 1
the floppy ribbon cable to PIN 1.
2-2
