3.2
Position d'installation
Remarque
Lors de l'installation et de la connexion du CM 1xDALI, reportez-vous aux instructions du
manuel système Système de périphérie décentralisée SIMATIC ET 200SP
(https://support.industry.siemens.com/cs/ww/fr/view/58649293), reportez-vous aux
informations du document "Utilisation de sous-ensembles/modules dans une zone
dangereuse de type 2", que vous trouverez sur Internet à l'adresse suivante :
Lien : (https://support.industry.siemens.com/cs/ww/fr/view/78381013)
IMPORTANT
Lieu de montage - Influence de la plage de température
Les fentes de ventilation inférieures et supérieures du CM 1xDALI ne doivent pas être
couvertes pour permettre une ventilation adéquate. Au-dessus et en dessous du module, il
doit y avoir un espace de 25 mm pour permettre à l'air de circuler et éviter les surchauffes.

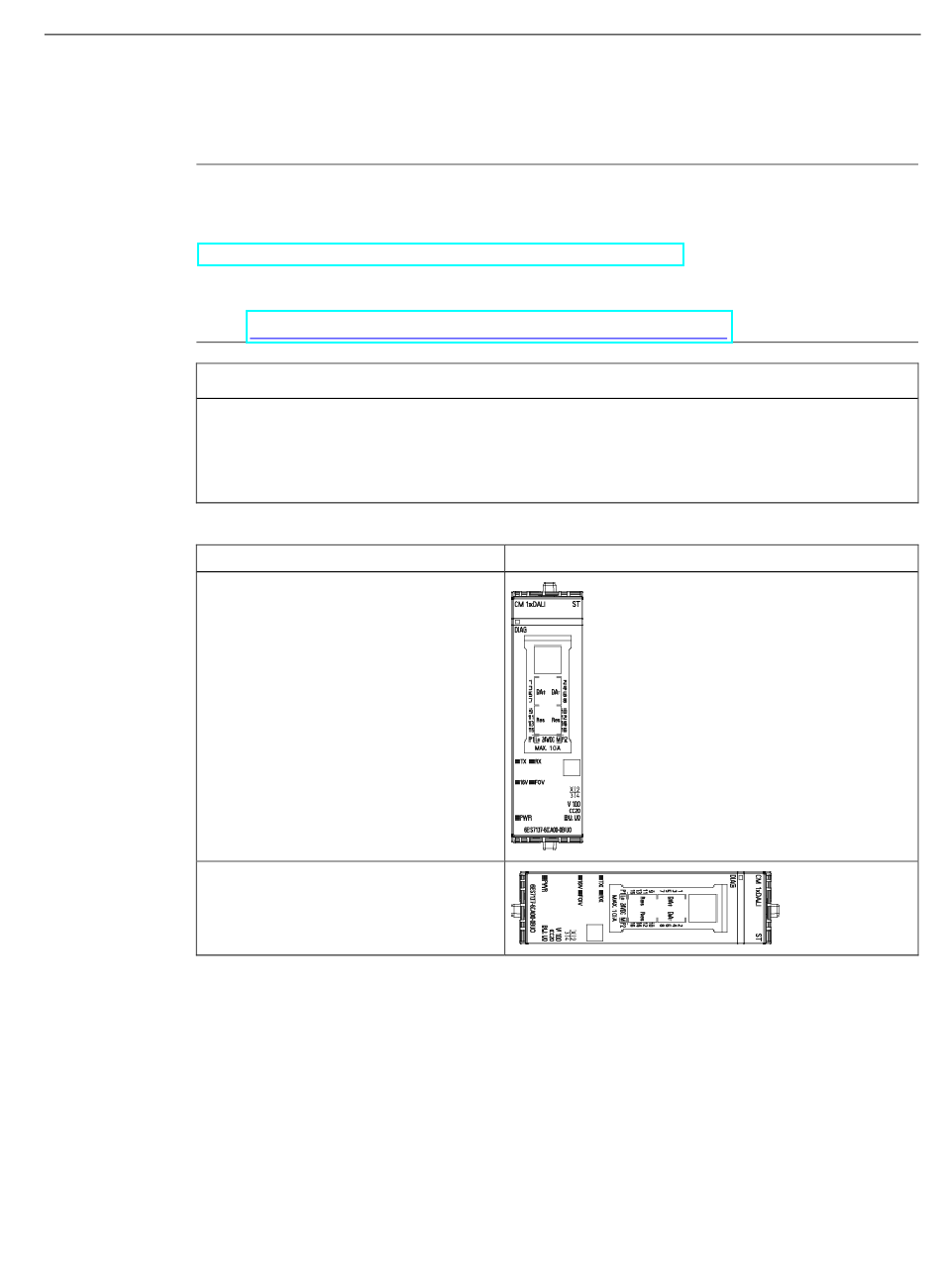

Position de montage
Montage horizontal du CM 1xDALI
Installation verticale du CM 1xDALI
Module de communication ET 200SP CM 1xDALI (6ES7137-6CA00-0BU0)
Manuel, 06/2019, A5E46959445-AA
Position de montage du CM 1xDALI
Câblage
3.2 Position d'installation
15
