Alarmes de diagnostic
6.1
Signalisations d'état et d'erreur
LED de signalisation
①
②
③

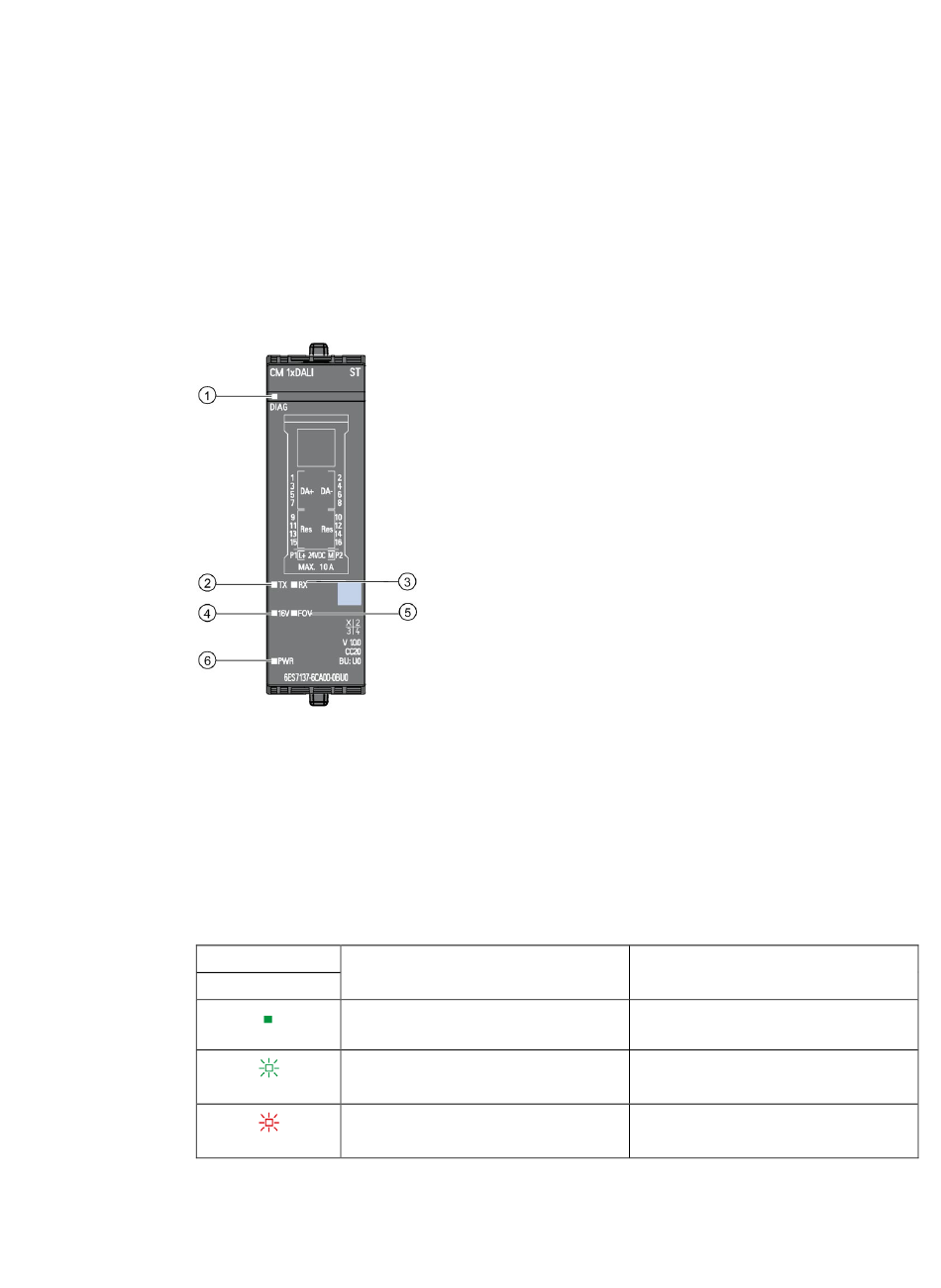

Figure 6-1
Tableau 6- 1 Signification des LED de signalisation DIAG
Module de communication ET 200SP CM 1xDALI (6ES7137-6CA00-0BU0)
Manuel, 06/2019, A5E46959445-AA
④
LED de signalisa-
tion DIAG
⑤
LED de signalisa-
tion TX
⑥
LED de signalisa-
tion RX
LED de signalisation
LED
DIAG
CM configuré et prêt à fonctionner
Activé
Mise en route CM, paramètres non
encore affectés
Clignote
Information d'erreur ; alarme de dia-
gnostic
Clignote
LED de signalisation d'alimentation intégrée DALI 16 V
LED de signalisation de surtension détectée sur bus DALI (valeur de
seuil : 45 V)
LED de signalisation PWR
Signification
Solution
---
---
Évaluez les données de diagnostic et
éliminez l'erreur.
6
113
