N o t i c e d e M o n t a g e

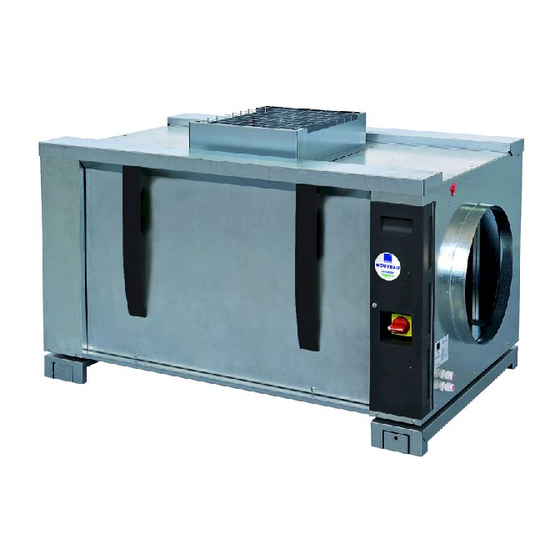

Ventilateur en caisson
inoVEC standard
GB
Fan in casing inoVEC standard
D
Lüfter in Gehäuse inoVEC standard
I
Ventilatore in cassone inoVEC standard
E
Ventilador en caja inoVEC standard
NL
Ventilator met behuizing inoVEC standard
Assembly Instructions
Montageanleitung
Istruzioni di montaggio
Manual del operador
Montagehandleiding
