- Page 1 N o t i c e d e M o n t a g e C l a p e t c o u p e - f e u I S O N E RECTANGULAIRE 1812 NF 537 DISPOSITIFS ACTIONNÉS DE SÉCURITÉ ISONE EM ISONE /Ap ISONE FdP encastré applique encastré www.aldes.com...
- Page 2 IDENTIFICATION NF 537 - Dispositifs Actionnés de Sécurité - D.A.S. AFNOR Certification 11 rue Francis de Pressensé 93571 La Plaine Saint-Denis Cedex Tél. : 01 41 62 80 00 - Télécopie : 01 49 17 90 00 Sites internet : http://www.afnor.org http://www.marque-nf.com NF 537 DISPOSITIFS ACTIONNÉS...

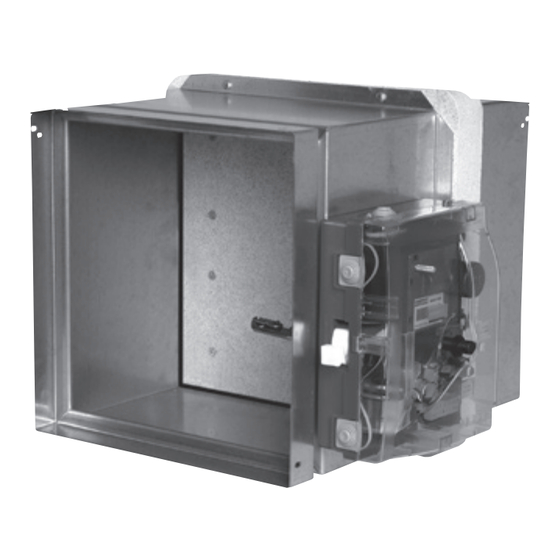

- Page 3 DÉSIGNATION NORMATIVE DU PRODUIT Clapet coupe-feu rectangulaire non modulaire auto commandé ou télécommandé : - ISONE+ rectangulaire EM : version Encombrement Minimum = EI120 S (i o, ve ho) sous 500 Pa, pour un montage encastré en mur et en dalle béton, pour X ≤...
- Page 4 CARACTÉRISTIQUES DÉTAILLÉES (suite) • Contact de position de sécurité FCU 1 : – obligatoire pour les clapets télécommandés, – option de sécurité pour les clapets autocommandés. • Contact de position d’attente DCU 1 en option de sécurité. • Contacts de position supplémentaires de sécurité FCU 2 et d’attente DCU 2 en fonction supplémentaire.
- Page 5 DIMENSIONS - ENCOMBREMENT - RÉSERVATION (suite) ISONE+ RECTANGULAIRE EM (suite) ISONE+ RECTANGULAIRE FDP Cotes hors tout : (X+ 48) – (Y + 48). Cotes de réservation : (X + 100) – (Y + 100). Débattement maximum de la lame :...
- Page 6 DIMENSIONS - ENCOMBREMENT - RÉSERVATION (suite) ISONE+ RECTANGULAIRE EM À VIROLES CIRCULAIRES Ø D (mm) Ø 560 Ø 630 Ø 710 Ø 800 Ø 900 Ø 1000 X x Y équivalent 600 x 600 670 x 670 750 x 750 840 x 840 940 x 940 1040 x 1040 Passage d’air (dm...
- Page 7 DIMENSIONS - ENCOMBREMENT - RÉSERVATION ISONE+/Ap RECTANGULAIRE ET à virole Ø 560 - 630 mm X+100 X+100 Ø 10 Ø 10 X + 100 X + 100 ISONE+/Ap RECTANGULAIRE ISONE+/Ap RECTANGULAIRE Cotes de réservation pour un mur béton : (X + 10) - (Y + 10). Cotes de réservation pour un mur béton : (X + 10) - (Y + 10).
- Page 8 SURFACE LIBRE EN DM² ISONE+ RECTANGULAIRE EM 10,1 11,2 12,1 10,5 11,9 13,2 14,4 10,4 12,1 13,7 15,3 16,8 11,7 13,6 15,5 17,3 19,1 10,8 12,9 15,1 17,2 19,3 21,3 11,7 14,1 16,5 18,9 21,2 23,5 12,7 15,3 17,9 20,5 23,1 25,7 16,4...
- Page 9 SURFACE LIBRE EN DM² (suite) ISONE+ RECTANGULAIRE EM X 400 25,9 28,3 29,9 30,2 32,1 33,2 31,5 33,7 35,0 37,1 32,2 34,6 36,2 38,6 40,9 32,4 35,0 36,9 39,6 42,2 44,8 31,9 34,9 37,2 40,1 42,9 45,8 48,6 31,0 34,2 36,9 40,0 43,2 46,3 49,4 52,5 26,1 29,4 32,9 36,0 39,5 42,9 46,3 49,6 53,0 56,3 27,4 31,1 34,7 38,4 42,0 45,7 49,3 52,9 56,5 60,1 1000...
- Page 10 SURFACE LIBRE EN DM² (suite) ISONE+ RECTANGULAIRE FdP X 200 250 300 350 400 450 500 550 600 650 700 750 800 10,7 11,5 10,0 10,8 11,6 12,4 13,2 14,0 10,9 12,0 13,1 14,2 15,2 16,2 17,2 10,2 11,6 13,0 14,3 15,7 17,0 18,3 19,5 20,8 10,1 11,8 13,4 15,0 16,6 18,2 19,8 21,3 22,8 24,3 11,4 13,3 15,2 17,1 18,9 20,8 22,6 24,3 26,1 27,8 10,4 12,7 14,9 17,0 19,1 21,2 23,3 25,3 27,3 29,3 31,3...
- Page 11 INSTALLATION RACCORDEMENT AU RESEAU AERAULIQUE Les deux manchettes métalliques d’ISONE+ rectangulaire sont mâles. Le clapet ne doit supporter aucune contrainte de la part des gaines. La fixation des manchettes devra être effectuée sans contrainte mécanique et devra respecter un alignement parfait des conduits avec le clapet.
- Page 12 ISONE+ EM - FdP La réservation doit être prévue de manière à accepter les cotes d’ e ncombrement mentionnées dans les pages précédentes. Le scellement est simplifié du fait du mécanisme décalé de la paroi coupe-feu. Les clapets ISONE+ EM et FdP sont scellés au mortier standard (dans le cas d’une paroi support en béton cellulaire, le scellement sera réalisé...
- Page 13 ISONE+ EM - FdP (suite) • EN DALLE BÉTON 150 mm ou BÉTON CELLULAIRE 150 mm Le montage en dalle est réalisé par simple scellement au mortier traditionnel (ou pour béton cellulaire) et ne nécessite aucun moyen de fixation ni de suspension supplémentaire. Le clapet est scellé...
- Page 14 • Pour EI60S La fixation du clapet est réalisée par vis au travers d’un chevêtre métallique aux dimensions adaptées. Consulter www.aldes.com ou votre agence ALDES pour plus de renseignements. Respecter les certificats CE et les rapports de classement. • Pour EI90S...
- Page 15 MAINTENANCE – Prendre les précautions d’usage pour les interventions dans le mécanisme d’une machine tournante munie de pignons et de puissants ressorts. – Tous les éléments étant obligatoirement alimentés en TBTS (très basse tension de sécurité), la mise à la terre n’ e st pas nécessaire. Il est recommandé de travailler hors tension pour éviter les courts circuits qui pourraient endommager l’appareil.
- Page 16 MISE EN ROUTE : raccordements électriques GÉNÉRALITÉS Toutes les alimentations reliées au mécanisme du clapet ISONE+ rectangulaire doivent être en TBTS (très basse tension de sécurité). Toutes ces connections se font par des prises débrochables (fournies). Les contacts sont représentés au repos, libres de toute action. En fonction des options choisies (voir étiquette du clapet), il existe trois types de carte de connexion.
- Page 17 CARTE N° 2 - VENTOUSE / MOTEUR (suite) Les ventouses sont soit : – à émission : Un = 24 ou 48 VCC (-15%/+20%) - P maxi = 3,5 W, – à rupture : Un = 24 ou 48 VCC (-15%/+20%) - P maxi = 1,5 W. Attention, le choix entre rupture et émission doit être fait à...
- Page 18 Durabilité du délai de réponse : réponse en température et capacité de charge du capteur. Conforme Durabilité de la fiabilité opérationnelle : cycles d'ouverture et de fermeture. ALDES 20, boulevard Joliot Curie 69694 Vénissieux Cedex FRANCE Tél : +33 (0)4 78 77 15 15 Fax : +33 (0)4 78 76 15 97 www.aldes.fr...
