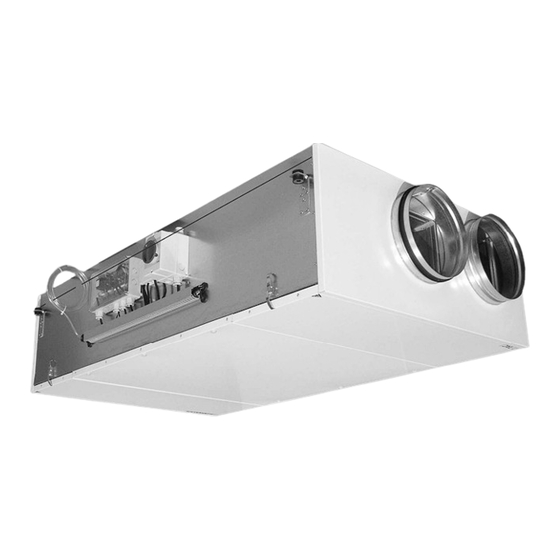

Centrale Double Flux Haute Efficacité
DFE Compact micro-watt
Manuel d'installation et de Maintenance..................................P2
FR
Operating and maintenance instructions.................................P27
GB
Installatie- en onderhoudshandleiding....................................P52
NL
Installations- und Bedienungansleitung................................ P77
D
Manuel d'Installation
et de Maintenance

Publicité

Table des Matières
loading

Manuels Connexes pour aldes DFE Compact micro-watt

Sommaire des Matières pour aldes DFE Compact micro-watt

  • Page 1 Manuel d’Installation et de Maintenance Centrale Double Flux Haute Efficacité DFE Compact micro-watt Manuel d’installation et de Maintenance.……………………………P2 Operating and maintenance instructions………………...…………P27 Installatie- en onderhoudshandleiding…………………………...…P52 Installations- und Bedienungansleitung………..………………… P77...

  • Page 2: Table Des Matières

    TABLE DES MATIERES Page I. Généralités……………………………………………………………………………………………... II. Installation / mise en service……………………………………...…………………….....… 2.1 Raccordement du bac de condensats……..………………………………………………..…… 2.2 Autres conseils d’installation…..………………………………………………………………….. …………………………………………………………………..…… III. Instructions de raccordement…………………………………………………………………….. 3.1 Informations générales………………..………..………………………………………..………… 3.1.1 Schéma général des unités DFE 3.1.2 Schéma de principe de positionnement des sondes de T° dans l’unité……………..…. 3.1.3 Etiquette placée à...

  • Page 3: Généralités

    L’isolation thermique est réalisée par des plaques de mousse ignifugées, conforme aux normes européennes sur l’environnement, insérées entre les tôles. L’isolation est conforme à la classe M1. La DFE Compact micro-watt a une structure compacte et monobloc. VENTILATEURS à Technologie micro-watt La régulation de la DFE Compact est développée spécifiquement pour exploiter tous les avantages de la...
  • Page 4 GARANTIE La garantie du fabricant commence à la date de facturation d’ALDES. La garantie est de 2 ans, sauf sur les parties mobiles ou elle est de 1 an.

  • Page 5: Installation / Mise En Service

    II. INSTALLATION / MISE EN SERVICE 2.1 Raccordement du bac de condensats La DFE Compact est livré avec un pompe d’évacuation des condensats raccordée d’usine. Veiller à raccorder correctement le tuyau d’évacuation. Pompe d’évacuation des condensats Tuyau d’évacuation des condensats 2.2 Autres conseils d’installation •...

  • Page 6: Instructions De Raccordement

    III. INSTRUCTIONS DE RACCORDEMENT 3.1 Informations générales 3.1.1 Schéma général des unités DFE Compact 1. Interrupteur général pour l’alimentation en puissance des ventilateurs et de la régulation 2. Boîtier de raccordement centralisé du circuit CBr4 TAC3 REC (pré câblé en usine) 3.

  • Page 7: Schéma De Principe De Positionnement Des Sondes De T° Dans L'unité

    3.1.2 Schéma de principe du positionnement des sondes de T° dans l’unité: 3.1.3 Etiquette placée à proximité du circuit CBr4 TAC3 REC 3.2 Raccordement de la puissance des ventilateurs et de la régulation Le raccordement des ventilateurs et de la régulation vers l’interrupteur général (monté à l’extérieur de l’unité) est fait en usine.

  • Page 8: Mise En Service De La Régulation De La Dfe

    3.3 Mise en service de la régulation de la DFE Compact La régulation est livrée montée et pré-câblée en usine. Seul le RC doit être monté et raccordé par l’installateur. Elle se compose de 2 parties (voir 3.1): • Un circuit CBr4 TAC3 REC qui est monté sur l’unité et qui partiellement raccordé en usine. Certains raccordements doivent être effectués par l’installateur sur ce circuit.

  • Page 9: Raccorder Le Rc Tac3 Rec Au Circuit Cbr4 Tac3 Rec

    Points de fixation du boîtier (espacement = 88mm) Enlever le couvercle Dimensions du RC = 122 x 66mm Bornier de raccordement du RC TAC3 REC Attention: • Le RC est IP20 et ne peut donc être installé qu’à l’intérieur. Si vous voulez le placer à l’extérieur, montez le dans un boîtier étanche.

  • Page 10: Sélection Du Maître

    3.3.3 Sélection du maître Par « sélection du maître » on entend déterminer comment la commande des ventilateurs est faite. La commande des ventilateurs veut dire: - Dans le mode CA (cfr §4.1.1): contrôler la marche/arrêt des ventilateurs ainsi que sélectionner le débit d’air - Dans les modes LS et CPs (cfr §4.1.2 et 4.1.3): contrôler la marche/arrêt des ventilateurs et activer / désactiver un multiplicateur de consigne (position veille).

  • Page 11: Instructions De Configuration

    IV. INSTRUCTIONS DE CONFIGURATION 4.1 Modes de fonctionnement Les différents modes de fonctionnement permettent de définir comment le débit d’air doit être modulé en fonction de votre application. Dans tous les modes de fonctionnement, le ventilateur de pulsion fonctionne dans le mode choisi et sur base de la consigne.

  • Page 12: Mode Ca: Mise En Service, Fonctionnement Et Schémas De Raccordement

    4.1.1 Mode de fonctionnement CA: mise en service, fonctionnement et schémas de raccordement 4.1.1.1 Configuration du RC en mode CA La configuration est faite à l’aide de l’écran LCD et des 4 boutons SETUP, ↑, ↓ et ENTER du RC. Pour démarrer la configuration : - Appuyer sur le bouton de sélection du RC (bouton de gauche sur photo) pour que la LED SETUP s’allume...

  • Page 13: Fonctionnement En Configuration Cbr Maître

    4.1.1.2 Fonctionnement en configuration RC maître • Les 3 consignes de débit constant de pulsion (m³h K1, m³h K2 et m³h K3) sont activées via les boutons I / II / III du RC et signalées par les LEDs I / II / III du RC. Le débit d’extraction est égal à %EXT/PUL du débit de pulsion. •...
  • Page 14 b) Raccordement de 1 circuit à 1 COM4 (commutateur 4 positions) c) Raccordement de plusieurs circuits à 3 contacts externes K1 fermé Débit m h K1 K2 fermé Débit m h K2 K3 fermé Débit m h K3 K1/K2/K3 ouverts softstop Attention.

  • Page 15: Configuration Du Rc En Mode Ls

    4.1.2 Mode de fonctionnement LS: mise en service, fonctionnement et schémas de raccordement 4.1.2.1 Configuration du RC en mode LS La configuration est faite à l’aide de l’écran LCD et des 4 boutons SETUP, ↑, ↓ et ENTER du RC. Pour démarrer la configuration : - Appuyer sur le bouton de sélection du RC (bouton de gauche sur photo) pour que la LED SETUP s’allume...

  • Page 16: Fonctionnement En Configuration Rc Maître

    4.1.2.2 Fonctionnement en configuration RC maître La valeur de consigne de débit du ventilateur de pulsion est fonction d’un signal 0-10V raccordé sur l’entrée K2 du circuit CBr (lien linéaire). Le débit d’extraction est égal à %EXT/PUL du débit de pulsion (sauf si signal 0-10V séparé pour l’extraction - configuré...
  • Page 17 4.1.2.3 Fonctionnement en configuration CBr maître La valeur de consigne de débit du ventilateur de pulsion est fonction d’un signal 0-10V raccordé sur l’entrée K2 du circuit CBr (lien linéaire). Le débit d’extraction est égal à %EXT/PUL du débit de pulsion (sauf si signal 0-10V séparé pour l’extraction - configuré...

  • Page 18: Configuration Du Rc En Mode Cps

    4.1.3 Mode de fonctionnement CPs: mise en service, fonctionnement et schémas de raccordement 4.1.3.1 Configuration du RC en mode CPs La configuration est faite à l’aide de l’écran LCD et des 4 boutons SETUP, ↑, ↓ et ENTER du RC. Pour démarrer la configuration : - Appuyer sur le bouton de sélection du RC (bouton de gauche sur photo) pour que la LED SETUP s’allume...
  • Page 19 4.1.3.2 Fonctionnement en configuration RC maître • La marche/arrêt des ventilateurs est contrôlée via les boutons I/III et OFF. • La sonde est raccordée sur l’entrée K2 du circuit CBr. • Le bouton III du RC permet d’activer une seconde consigne (% sur K3). •...
  • Page 20 4.1.3.3 Fonctionnement en configuration CBr maître • La marche/arrêt des ventilateurs est contrôlée via l’entrée K1 du circuit CBr. • La sonde est raccordée sur l’entrée K2 du circuit CBr. • L’entrée K3 du circuit CBr permet d’activer une seconde consigne. Schémas de raccordement a) Raccordement de la sonde à...

  • Page 21: Protection Antigel Du Récupérateur Via La Régulation De La Dfe Compact

    4.2. Protection antigel du récupérateur via la régulation de la DFE Compact Cette fonctionnalité est intégrée dans la régulation et ne doit donc pas être configurée par l’installateur. Description: Afin d’éviter la présence de givre sur le récupérateur, la consigne du ventilateur de pulsion (ventilateur 1) est asservie à une mesure de température de l’air extrait après récupération (sonde T3).

  • Page 22: Signalisation De La Marche Ventilateurs

    4.4 Signalisation de la marche ventilateurs Le relais R3 du SAT3 (option) du circuit CBr signale si les ventilateurs sont en marche (si point de fonctionnement >20% de la consigne) ou à l’arrêt. Il s’agit d’une sécurité accrue par rapport à l’exploitation de l’instruction de démarrage puisque vous avez la certitude que les ventilateurs tournent (principe de la boucle fermée).

  • Page 23: Configuration Avancée

    Par défaut: OUT2 = pression sur pulsion 4.6 Configuration avancée La configuration avancée permet de modifier d’autres paramètres que ceux présents dans la configuration de base. L’utilisation de la configuration avancée requiert une connaissance approfondie de la régulation. - Arrêt des ventilateurs en cas d’alarme de pression - Couple de démarrage des ventilateurs - Configuration de l’alarme incendie - Configuration des T°...

  • Page 24: Alarmes

    4.7 Alarmes 4.7.1 Types d’alarmes La régulation comprend 9 types d’alarme: Type 1: Une alarme signalant une panne du ventilateur (1). Cette alarme signale un disfonctionnement du ventilateur Fx. Le problème est généralement causé par le moteur. Si le problème ne provient pas de là, il peut être causé par un câble ou l’un des circuits de contrôle.

  • Page 25: Tableau Des Alarmes

    Type 9: Une alarme de sonde de T° sur S1/S2/S3. Cette alarme signale qu’une sonde S1/S2/S3 raccordée sur le circuit CBr et montée sur l’échangeur REC est défectueuse (ouverte ou court-circuit) ou non raccordée. Ces sondes sont utilisées pour la régulation du bypass et de la protection antigel du récupérateur.

  • Page 26: Schémas De Raccordement

    4.7.3 Schémas de raccordement: 4.8 Alarme incendie Si l’entrée IN2 est utilisée pour être raccordée à un système de détection incendie (paramétré via la configuration avancée), alors la régulation permet: - d’arrêter/démarrer le ventilateur de pulsion et/ou d’extraction en cas d’incendie - de fixer le débit du (des) ventilateur(s) qui doi(ven)t tourner en cas d’incendie 4.8.1 Configuration La configuration est faite via le setup avancé.
  • Page 27 TABLE OF CONTENTS Page I. General maintenance instructions II. Installation instructions………………………………………………………………….....… 2.1 Connecting the drain pan……………………………………………………………………..…… 2.2 Other installation advices………………………………………………………………………….. III. Wiring instructions………………………………………………………………………………….. 3.1 General informations…...……………..………..………………………………………..………… 3.1.1 General schematic of the DFE Compact 3.1.2 Schematic of the T° sensors positionnin g in the DFE Compact 3.1.3 Label placed on the access panel of the DFE Compact (CBr TAC3 3.2 Power supply for the fans and control devices………………………………………..…………...

  • Page 28: General Maintenance Instructions

    I. General maintenance instructions CONSTRUCTION characteristics The structure is made out of omega shaped anodized aluminum profiles connected by reinforced polypropylene auto-extinguishable (M1) corner pieces. The panels are 20mm double skin steel plates insulated. The outside panels are 0,8mm thick pre-painted (5µm primer + 20µm polyester)-gray RAL 9002 color, covered with a plastic protection (to be removed after installation).
  • Page 29 The DFE Compact units are specified not to exceed a frontal air speed on the heat exchanger of 2,0m/s. Fan maintenance Before proceeding to maintenance, first stop the fans using the softstop feature and the only then proceed to the shutdown of the power supply.

  • Page 30: Installation Instructions

    II. INSTALLATION instructions 2.1 Connecting the drain pan The DFE Compact is delivered with a condensates pump (mounted and wired in our production). Connect the draining off condensates tube properly. Condensates pump Draining off condensates tube 2.2 Other installation advices Make sure the unit is installed horizontally Leave sufficient access to the unit.

  • Page 31: Wiring Instructions

    III. WIRING INSTRUCTIONS 3.1 General informations 3.1.1 General schematic of the DFE Compact 1. Main switch for power supply to fans and control 2. Central wiring station CBr4 TAC3 REC (factory pre-wired) 3. Remote Control (RC TAC3 REC) 4. Supply Fan 5.

  • Page 32: Power Supply To The Fans And The Control Devices

    3.1.2 Schematic of the T° sensors positioning in th e DFE Compact unit 3.1.3 Label placed close to the print board CBr4 TAC3 REC 3.2 Power supply to the fans and the control devices All the internal cables (fans, controls, sensors, …) to the main switch are factory pre-wired. All the power supply wiring that remains is the main power supply to the main switch(es).

  • Page 33: General Schematic

    3.3 Starting the TAC3 DFE Compact control The DFE Compact control is delivered assembled and factory wired. Only the RC (Remote Control) must be installed where chosen and wired by a qualified installer. The DFE Compact control consists of 2 parts (see 3.1): •...
  • Page 34 Points for fixation of the casing (spacing = 88mm) Remove the cover RC dimensions = 122 x 66mm RC wiring terminals Caution: • The RC is the module that saves the setup data. If you need to replace the RC you need to re-configure the setup.

  • Page 35: Selecting The Master

    3.3.3 Selecting the Master « Selecting the master » means the determination of which module of the CBr and the RC will “control” the fans, “controlling” the fans means: • If CA mode is chosen (see 4.1.1), to be the master means to control the start/stop of the fans as well as to select the airflow •...

  • Page 36: System Configuration Instructions

    IV. System configuration instructions 4.1 Working modes The various working modes give the user the choice on how the airflow must be modulated according to your application. In all the working modes the supply fan will operate according to the assigned mode and parameters. The airflow of the exhaust fan will then equal to a percentage of the actual airflow of the supply fan (noted %EXT / PUL for ratio between exhaust and supply airflows).
  • Page 37 4.1.1 CA Mode: setup, operating instructions and wiring diagrams 4.1.1.1 Setup CA mode ↑, ↓ The setup is made by means of the LCD screen and the 4 knobs SETUP, and ENTER of the RC. To start the setup: - Enter in the setup mode using the left knob on the diagram so that the SETUP LED ignites - Press then the SETUP knob until the text ‘SETUP’...
  • Page 38 4.1.1.2 Operating CA mode with RC module master.. • One of the 3 assignment constant airflows (m³h K1, m³h K2 et m³h K3) is selected using the I / II / III knobs of the RC. The selection made is highlighted by the corresponding LED on the RC. The exhaust airflow is equal to (%EXT/PUL) of the supply airflow.
  • Page 39 b) Wiring 1 module to an COM4 (PLC 4 positions switch) c) Wiring several CBr to 3 external contacts K1 closed airflow m h K1 K2 closed airflow m h K2 K3 closed airflow m h K3 K1/K2/K3 open softstop Caution K1/K2/K3: Use goldplated contacts only.
  • Page 40 4.1.2 LS Mode : setup, operating instructions and wiring diagrams 4.1.2.1 Setup LS mode The setup is made by means of the LCD screen and the 4 knobs SETUP, ↑, ↓ and ENTER of the RC. To start the setup: - Enter in the setup mode using the left knob on the diagram so that the SETUP LED ignites - Press then the SETUP knob until the text ‘SETUP’...
  • Page 41 4.1.2.2 Operating LS mode with RC module master • Starting/stopping the fan is carried out with knobs I/III and OFF. • The assignment value for the supply constant airflow is a function of a 0-10V signal connected to terminals K2 and GND of the CBr.
  • Page 42 4.1.2.3 Operating LS mode with CBr master The assignment value for the supply constant airflow is a function of a 0-10V signal connected to terminals K2 and GND of the CBr. The link between voltage and airflow is linear. The exhaust constant airflow is equal to %EXT/PUL of the supply airflow.
  • Page 43 4.1.3 CPs Mode: setup, operating instructions and wiring diagrams 4.1.3.1 Setup CPs mode The setup is made by means of the LCD screen and the 4 knobs SETUP, ↑, ↓ and ENTER of the RC. To start the setup: - Enter in the setup mode using the left knob on the diagram so that the SETUP LED ignites - Press then the SETUP knob until the text ‘SETUP’...
  • Page 44 4.1.3.2 Operating CPs mode with RC master • The start/stop of the fans is controlled by knob I and OFF. • The pressure sensor is connected between K2 and GND of the CBr • The ‘III’ knob on the RC allows activating the airflow ‘multiplier % on K3’ on the airflow assignment. •...
  • Page 45 4.1.3.3 Operating CPs with CBr master • The start/stop of the fans is controlled by entry K1 of the CBr. • The pressure sensor is connected between K2 and GND of the CBr • K3 on the CBr can be used to activate the multiplier ‘% on K3’ on the airflow assignment a) Wiring 1 CBr module to 1 sensor b) Wiring several CBr in parallel to 1 sensor 0-10 Vdc (*)

  • Page 46: Standard Built In Antifrost Protection Of The Heat Exchanger

    4.2 Standard built in antifrost protection of the heat exchanger This functionality is built in the standard DFE Compact control and must not be configured by the installer. Description: In order to avoid the risk of frosting the heat exchanger, the supply airflow is linked to the temperature value of the exhaust airflow measured after the heat exchanger (sensor T3).

  • Page 47: Fan Failure Alarm

    4.4 Fan failure alarm It is possible with a SAT3 mounted on the CBr (option) to provide the fan status (control if actual delivered airflow > 20% of airflow assignment) or if they are stopped, using the R3 relay of the SAT3. This feature provides an increased safety with regard to the start instruction control, because there is a control on the fact that the fan is actually running (closed loop principle) Wiring diagram:...

  • Page 48: Advanced Setup

    Default: OUT2 = actual pressure of fan 1 (supply) 4.6 Advanced setup Warning: using this feature requires a good knowledge of the DFE Compact control system. The advanced configuration allows modifying the parameters not present in the basic configuration: - Stop fans is pressure alarm activated - Fans start torque - Fire alarm configuration - AF (anti-freeze) configuration...

  • Page 49: Alarms

    4.7 Alarms 4.7.1 Alarm types Type 1: Alarm indicating a fan failure (1). This alarm indicates a failure of fan Fx. This problem is usually caused by the motor. If not, the failure can be caused by an internal cable or a control. See 1 in table below.

  • Page 50: Alarm Table

    Type 9: Alarm indicating a T° sensor S1/S2/S3 failure . One or more of the T° sensors S1/S2/S3 connected to th e CBr module and mounted on heat exchanger is defect or not connected. These sensors are crucial for the by-pass control and the antifrost procedure. After correction of the failure press ‘RESET’...

  • Page 51: Wiring Diagram Of Relays When Alarms

    4.7.3 Wiring diagram of relays when alarms: 4.8 Fire alarm If the IN2 input of the CBr is conneted to a fire detection system (see advanced setup) then the regulation will: - stop/start the supply/exhaust fan(s) according to the setup - set the airflow(s) of the running fan(s) in case of fire alarms 4.8.1 Configuration The configuration is made using the advanced setup.
  • Page 52 INHOUDSTABEL Pagina I. Algemeen…………………………………………………………………..…………………………... II. Installatie……………………………………...……………………..........… 2.1 Aansluiten van de kondensbak …………………………………………………………………… 2.2 Andere installatietips…..………………………………………..………………………………….. III. Aansluitinstructies………………………………………………………………………………….. 3.1 Algemene informatie …........………………………………………..………… 3.1.1 Algemeen aansluitschema van de ventilatiekast ……………….……………..…………. 3.1.2 Principeschema voor de T° voelers in de ventilatiekast………………………………..…. 3.1.3 Etiketten in de DFE 3.2 Aansluiten van het vermogen op de ventilatoren en de regeling………………………………...

  • Page 53: Algemeen

    I. ALGEMEEN CONSTRUCTIE Het geraamte van de kast bestaat uit geëxtrudeerde en geanodiseerde aluminium profielen die bij mekaar worden gehouden door versterkte polypropyleen hoeken. De dubbelwandige panelen zijn 20mm dik : de buitenkant is van voorgeverfd staal, kleur RAL 9002, met verf van het type thermonetvorming met silicone (5µm grondlaag + 20µm polyester deklaag), de binnenkant bestaat uit gegalvaniseerd staal (DIN 17162).
  • Page 54 Bij twijfel omtrent de garantie de situatie uit te klaren. GARANTIE De garantie van de fabrikant begint op de facturatiedatum door ALDES. De garantieduur bedraagt 2 jaren behalve op de bewegende delen waar de garantie 1 jaar bedraagt. De garantie bestaat uit het vervangen van de defecte delen. De werkuren en het transport zijn niet inbegrepen. De garantie vervalt indien: •...

  • Page 55: Installatie

    II. INSTALLATIE 2.1 Aansluiten van de kondensbak In de HrCompact is de kondensafvoerpomp volledig geïnstalleerd U dient enkel de afvoerbuis correct aan te sluiten. Kondensafvoerpomp Afvoerbuis voor de kondens 2.2 Andere installatietips • Plaats de kast horizontaal • Voorzie voldoende toegang tot de luchtgroep zodat nadien de filters, de regeling en de ventilatoren bereikbaar blijven voor aansluiting, onderhoud en vervanging.

  • Page 56: Aansluitinstructies

    III. Aansluitinstructies 3.1 Algemene informatie 3.1.1 Algemeen aansluitschema van de DFE Compact ventilatiekast 1. Algemene werkschakelaar voor de voeding van de ventilatoren en de regeling 2. Centrale aansluitdoos met het CBr4 TAC3 REC circuit (volledig gekableerd) 3. Bediening op afstand (RC TAC3 REC) 4.

  • Page 57: Principeschema Voor De T° Voelers In De Ventilatiekast

    3.1.2 Principeschema voor de T° voelers in de ventilatieka st: 3.1.3 Etiket dat u naast het CBr4 TAC3 REC circuit vindt 3.2 Aansluiten van het vermogen op de ventilatoren en de regeling De ventilatoren en de regeling worden door ons aangesloten op de werkschakelaar. Het volstaat dus om de werkschakelaar aan te sluiten op de voeding.

  • Page 58: Opstarten Van De Dfe Compact

    3.3 Opstarten van de DFE Compact regeling De regeling wordt volledig gekableerd tijdens de montage. Enkel de bediening op afstand (RC) dient door de installateur te worden aangesloten. De regeling bestaat uit 2 delen: (zie 3.1): • Het CBr4 TAC3 REC circuit dat aan de buitenkant van de DFE Compact is gemonteerd en waar de installateur aansluitingen moet voorzien.
  • Page 59 (afstand tussen de 2 openingen = 88mm) Verwijder de cover Afmetingen van de RC = 122 x 66mm Aansluitklem van de RC Opgelet: • De RC is IP20 en mag dus enkel binnen worden geplaatst. Plaatst u de RC toch buiten monteer hem dan in een waterdichte doos.

  • Page 60: Keuze Van De Bediening

    3.3.3 Keuze van de bediening De bediening van de ventilatoren is afhankelijk van de gekozen werkingsmode: - CA mode (cfr §4.1.1): stoppen/starten van de ventilatoren alsook het kiezen van het luchtdebiet - LS en CPs mode (cfr §4.1.2 en 4.1.3): stoppen/starten van de ventilatoren en het (des-)activeren van de multiplicator (slaapstand).

  • Page 61: Configuratie Instructies

    IV. Configuratie instructies 4.1 Werkingsmodes Eerst moet u bepalen hoe het luchtdebiet moet moduleren in functie van uw toepassing. Welke mode u ook kiest, het principe blijft hetzelfde: u stelt de pulsieventilator in en de extractieventilator zal dan automatisch een percentage van het pulsiedebiet aanhouden.

  • Page 62: Ca: Opstarten, Werking En Aansluitschema

    4.1.1 CA: Opstarten, werking en aansluitschema 4.1.1.1 Configuratie van de RC Alle instellingen worden gedaan met behulp van de knoppen SETUP, ↑, ↓ en ENTER op de RC en alles is af te lezen op het LCD scherm. Om te beginnen : - Druk op de keuzetoets totdat het LED Setup oplicht.
  • Page 63 4.1.1.2 Bediening als de RC als 'meester' wordt gebruikt • De 3 constante pulsiedebieten (m³u K1, m³u K2 en m³u K3) worden geactiveerd via de I / II / III knoppen op de RC (LEDs I / II / III lichten op). Het extractiedebiet staat in functie van het pulsiedebiet (%AF/TOE). •...
  • Page 64 b) Aansluiten van 1 COM4 (4 standenschakelaar) op 1 circuit c) Aansluiten van 3 externe contacten op meerdere circuits K1 gesloten Debiet m u K1 K2 gesloten Debiet m u K2 K3 gesloten Debiet m u K3 K1/K2/K3 open softstop Opgelet K1/K2/K3: Gebruik vergulde contacten.

  • Page 65: Ls: Opstarten, Werking En Aansluitschema

    4.1.2 LS: Opstarten, werking en aansluitschema 4.1.2.1 Werking van de RC Alle instellingen worden gedaan met behulp van de knoppen SETUP, ↑, ↓ en ENTER op de RC en alles is af te lezen op het LCD scherm. Om te beginnen : - Druk op de keuzetoets totdat het LED Setup oplicht.
  • Page 66 4.1.2.2 Bediening als de RC als 'meester' wordt gebruikt De referentiewaarde van het pulsiedebiet staat in functie van een 0-10V signaal dat op ingang K2 van het CBr circuit is aangesloten (lineaire relatie). Het extractiedebiet is gelijk aan %AF/TOE van het pulsiedebiet (behalve indien er een apart 0-10V signaal is voor het extractiedebiet –...
  • Page 67 4.1.2.3 Bediening als het CBr circuit als 'meester' wordt gebruikt De referentiewaarde van het pulsiedebiet staat in functie van een 0-10V signaal dat op ingang K2 van het CBr circuit is aangesloten (lineaire relatie). Het extractiedebiet is gelijk aan %AF/TOE van het pulsiedebiet (behalve indien er een apart 0-10V signaal is voor het extractiedebiet –...

  • Page 68: Cps: Opstarten, Werking En Aansluitschema

    4.1.3 CPs: Opstarten, werking en aansluitschema 4.1.3.1 Werking van de RC Alle instellingen worden gedaan met behulp van de knoppen SETUP, ↑, ↓ en ENTER op de RC en alles is af te lezen op het LCD scherm. Om te beginnen : - Druk op de keuzetoets totdat het LED Setup oplicht.
  • Page 69 4.1.3.2 Bediening als de RC als 'meester' wordt gebruikt • Stoppen/starten van de ventilatoren via de knoppen I/III et OFF. • De voeler is aangesloten op de ingang K2 van het CBr circuit. • Knop III van de RC kan een 2de referentiewaarde activeren (% van K3). U kan de ventilatoren ook starten/stoppen via een extern contact dat op het CBr circuit wordt aangesloten.
  • Page 70 4.1.3.3 Bediening als het CBr circuit als 'meester' wordt gebruikt • Starten/stoppen van de ventilatoren gebeurt via ingang K1 van het CBr circuit. • De voeler is aangesloten op ingang K2 van het CBr circuit. • Ingang K3 van het CBr circuit kan een 2de referentiewaarde activeren. Aansluitschema a) Aansluiten van 1 voeler op 1 circuit b) Aansluiten van 1 sonde op meerdere parallelle circuits...

  • Page 71: Antivriesbeveiliging Via De Dfe Compact

    4.2 Antivriesbeveiliging via de DFE Compact regeling Deze functie is geïntegreerd in de TAC3 DFE Compact regeling. Bij installatie hoeft u hiervoor niets te doen. Beschrijving: Om ijsvorming op de recuperator te voorkomen is er achter de recuperator aan de extractiezijde een sonde (T3) gemonteerd die mee de werking van de pulsieventilator bepaald.

  • Page 72: Signaleren Van De Werking Van De Ventilatoren

    4.4 Signaleren van de werking van de ventilatoren Op het CBr circuit kan er een SAT3 geplaatst worden (optioneel). Via het R3 relais van deze SAT3 kan worden weergegeven of de ventilatoren draaien (debiet >20% van de referentiewaarde) of niet. Dit is een extra beveiliging omdat u op deze manier 100% zeker bent dat de ventilatoren draaien (principe van de gesloten cirkel).

  • Page 73: Geavanceerde Instellingen

    Standaard: OUT2 = druk op pulsie ventilator 4.6 Geavanceerde instellingen In de advanced setup kunnen een aantal basisinstellingen veranderd worden. Opgelet: een goede kennis van DFE Compact regeling vereist alvorens u geavanceerde aanpassingen wil uitvoeren. Wat kan u aanpassen in de advanced setup: - Stoppen van de ventilatoren bij drukalarm - Startkoppel van de ventilatoren - Instellen van een brandalarm...

  • Page 74: Alarmen

    4.7 Alarmen 4.7.1 Alarmtypes Er zijn 9 verschillende alarmen: Type 1: Ventilatorpanne (1). Dit alarm signaleert een probleem met ventilator Fx. Dit is meestal een motorprobleem, of in sommige gevallen is het controlecircuit of de kabel defect. Zie 1 in onderstaande tabel.

  • Page 75: Tabel Van Alarmen

    Type 9: Een temperatuurvoeler alarm van S1/S2/S3. Dit alarm signaleert een probleem met 1 van de voelers S1/S2/S3 (kortsluiting of niet aangesloten). Deze voelers zijn nodig voor de antivriesbeveiliging van de recuperator. Na het oplossen van het probleem moet u een RESET doen via de SETUP van de RC of via de RESET knop van het CBr circuit.

  • Page 76: Aansluitschema's

    4.7.3 Aansluitschema: 4.8. Brandalarm De IN2 ingang van de CBr kan worden aangesloten op een branddetectiesysteem. Hierdoor kunnen: - de pulsie en/of extractie ventilator stoppen/starten bij een brandalarm - debiet van ventilator(en) die draaien bij een brandalarm instellen 4.8.1 Configuratie Deze instellingen gebeuren via de advanced setup.
  • Page 77 Inhaltsverzeichnis Seite I. Allgemeine Wartungshinweise ……………..……………………………………………..II. Installationshinweise……………………………..…………………………………….....… 2.1 Anschluß der Kondensatpumpe……………..………………………………………..…… 2.2 Weitere Installationshinweise………………..……………………………………………….. III. Elektrische Anschlußpläne...…………………………………………………………………….. 3.1 Allgemeine Informationen.…………..………..………………………………………..………… 3.1.1 Allgemeines Schema der DFE Compact 3.1.2 Positionsschema der Temperatursensoren T° ....…….……..……………..…. 3.1.3 Anschlußbezeichnung an der CBr TAC3 REC - Platine...……....…..…………. 3.2 Stromversorgung für Ventilatoren und Kontrolleinrichtungen...……………………..…………...

  • Page 78: Allgemeine Wartungshinweise

    I. Allgemeine Wartungshinweise Konstruktion Das Gehäuse des Gerätes besteht aus Sandwichpaneelen mit einer Dicke von 20 mm, ausgenommen die zur Raumdecke gerichtete Oberseite (10 mm). Die Paneele bestehen aus Stahlblech (verzinkt) mit innerer Isolierung. Die zur Raumseite hin gerichteten Paneele sind in RAL 9002 lackiert. Die thermische Isolation mit einer Wärmeleitfähigkeit von 0,035 W/(mK) entspricht bezüglich des Brandverhaltens der Klasse M1 bzw.
  • Page 79 Die DFE Compact -Einheiten sind für maximale Geschwindigkeiten von 2,0 m/s (bezogen auf die Anströmgeschwindigkeit des Wärmeaustauschers) konzipiert. Wartung der Ventilatoren Vor Beginn der Wartung sind die Ventilatoren über die softstop-Funktion anzuhalten und anschließend die Strom- versorgung zu unterbrechen. Prüfen Sie den Zustand der Ventilatoren. Für die Reinigung verwenden Sie trockene oder feuchte Tücher mit einem Entfetter.

  • Page 80: Installationshinweise

    II. Installationshinweise 2.1 Anschluß der Kondensatpumpe Die DFE Compact-Geräte werden mit einer Kondensatpumpe ausgeliefert (werkseitig montiert und verdrahtet). Verbinden Sie den Kondensatabfluß mit einem entsprechendem Rohr. Kondensatpumpe Abflußleitung der Kondensatpumpe 2.2 Weitere Installationshinweise Stellen Sie sicher, daß das Gerät horizontal montiert wurde. Sorgen Sie für einen freien Zugang zur Einheit.

  • Page 81: Elektrische Anschlußpläne

    III. Elektrische Anschlußpläne 3.1 Allgemeine Informationen 3.1.1 Allgemeines Schema der DFE Compact - Geräte 1. Hauptschalter für die Stromversorgung der Ventilatoren und Kontrolleinrichtungen 2. Zentrale Regel- und Steuereinheit CBr4 TAC3 REC (werkseitig vorverdrahtet) 3. Fernbedienung (RC) 4. Zuluftventilator 5. Abluftventilator 6.

  • Page 82: Positionsschema Der Temperatursensoren T

    3.1.2 Positionsschema der Temperatursensoren T° 3.1.3 Bezeichnungen an der - Platine CBr4 TAC3 REC R 1 : Alarm-Relais B-/A+/GND/+12V = Anschlüsse für die Fernbedienung RC K1 : CA-Modus = m³/h K1 LS/CPs-Modus = Start / Stop CA-Modus = m³/h K2 LS/CPs-Modus = 0-10V-Eingang CA-Modus = m³/h K3 LS/CPs-Modus = % an K3...

  • Page 83: Allgemeines Schema

    3.3 Inbetriebnahme der TAC3 DFE Compact - Regelung Die TAC3 DFE Compact – Regel- und Steuereinheit wird montiert und vorverdrahtet geliefert. Lediglich die Fernbedienung RC muß von Fachpersonal am gewünschten Ort montiert und verdrahtet werden. Die DFE Compact - Regelung besteht aus 2 Teilen (siehe 3.1): •...
  • Page 84 Eindrücken der 4 Verriegelungen Gehäusebefestigungspunkte (Abstand = 88mm) Nehmen Sie den Deckel ab RC Maße = 122 x 66mm RC Anschlußklemmen Zur Beachtung: • Das RC-Modul speichert die SETUP-Daten. Bei einem Austausch der Einheit muß deshalb das System neu konfiguriert werden. Auch aus diesem Grunde sollte das Daten-Kontrollblatt für die Erst-Installation (siehe Anhang) ausgefüllt werden, um die Parameter verfügbar zu haben.

  • Page 85: Auswahl Der Mastereinheit

    3.3.3 Auswahl der Mastereinheit « Auswahl der Mastereinheit » bedeutet die Festlegung, welches Modul (CBr4 oder RC) die Ventilatorsteuerung übernimmt. “Steuerung” der Ventilatoren bedeutet: • Im CA-Modus (siehe 4.1.1) übernimmt der Master die Start/Stop-Funktion genauso wie die Auswahl der Volumenströme. •...

  • Page 86: Hinweise Zur Systemkonfiguration

    IV. Hinweise zur Systemkonfiguration 4.1 Arbeits-Modi Die verschiedenen Arbeits-Modi geben dem Nutzer die Möglichkeit, die Volumenströme an seine Anwendungen anzupassen. In allen Arbeits-Modi arbeitet der Zuluftventilator entsprechend dem gewählten Modus und den vorgegebenen Parametern. Der Volumenstrom des Abluftventilators ist immer gleich einem prozentualen Anteil des aktuellen Zuluftvolumenstromes (Parameter %EXT / PUL für Verhältnis von Abluft zu Zuluft).
  • Page 87 4.1.1 CA Modus: Setup, Betriebsvorschriften und Anschlußpläne 4.1.1.1 Setup CA Modus ↑, ↓ Das Setup wird durchgeführt mit Hilfe des LCD-Displays und der 4 Tasten SETUP, und ENTER auf der RC. Start des Setups: - SETUP-Modus: linke Taste drücken, bis die Setup-LED leuchtet. - Drücken Sie die SETUP Taste, bis der Text ‘SETUP’...
  • Page 88 4.1.1.2 CA-Modus mit der Fernbedienung RC als Master. • Einer der 3 möglichen Volumenströme (m³h K1, m³h K2 und m³h K3) wird mit den Tasten I / II / III auf der RC ausgewählt. Die Auswahl wird durch jeweilige LED auf der RC bestätigt. Der Abluftvolumenstrom ist gleich dem vorgegebenen Verhältnis (%EXT/PUL) zum Zuluftvolumenstrom.
  • Page 89 b) Anschluß des 3-Stufenschalters mit 0-Stellung COM4 an 1 CBr-Modul c) Anschluß von 3 externen Kontakten an mehrere CBr-Module K1 geschlossen Volumenstrom m h K1 K2 geschlossen Volumenstrom m h K2 K3 geschlossen Volumenstrom m h K3 K1/K2/K3 offen softstop Achtung K1/K2/K3: ausschließlich vergoldete Kontakte benutzen.
  • Page 90 4.1.2 LS Modus : Setup, Betriebsvorschriften und Anschlußpläne 4.1.2.1 Setup LS Modus ↑, ↓ Das Setup wird durchgeführt mit Hilfe des LCD-Displays und der 4 Tasten SETUP, und ENTER auf der RC. Start des Setups: - SETUP-Modus: linke Taste drücken, bis die Setup-LED leuchtet. - Drücken Sie die SETUP Taste, bis der Text ‘SETUP’...
  • Page 91 4.1.2.2 LS-Modus mit der Fernbedienung RC als Master • Der Start / Stop der Ventilatoren wird mit den Tasten I und OFF auf der RC vorgenommen. • Der Volumenstrom ist eine Funktion eines 0-10V Signals, das an die Klemmen K2 und GND des CBr-Moduls angelegt wird.
  • Page 92 4.1.2.3 LS-Modus mit CBr-Modul als Master Der Volumenstrom ist eine Funktion eines 0-10V Signals, das an die Klemmen K2 und GND des CBr-Moduls angelegt wird. Der Zusammenhang zwischen Spannung und Volumenstrom ist linear. Der Abluftvolumenstrom ist gleich dem vorgegebenen Wert [%EXT/SUP] (ausgenommen, es werden 2 verschiedene 0-10V Signale für Zu- und Abluft verwendet, siehe erweitertes Setup).
  • Page 93 4.1.3 CPs Modus : Setup, Betriebsvorschriften und Anschlußpläne 4.1.3.1 Setup CPs-Modus ↑, ↓ Das Setup wird durchgeführt mit Hilfe des LCD-Displays und der 4 Tasten SETUP, und ENTER auf der RC. Start des Setups: - SETUP-Modus: linke Taste drücken, bis die Setup-LED leuchtet. - Drücken Sie die SETUP Taste, bis der Text ‘SETUP’...
  • Page 94 4.1.3.2 CPs-Modus mit der Fernbedienung RC als Master • Der Start / Stop der Ventilatoren wird mit den Tasten I und OFF auf der RC vorgenommen. • Der Drucksensor wird an die Klemmen K2 und GND des CBr-Moduls gelegt. • Durch Drücken der Taste III auf der RC wird eine Volumenstromreduzierung (% on K3) aktiviert.
  • Page 95 4.1.3.3 CPs-Modus mit dem CBr-Modul als Master • Der Start / Stop der Ventilatoren erfolgt über den Kontakt K1 am CBr-Modul. • Der Drucksensor wird an die Klemmen K2 und GND des CBr-Moduls gelegt. • Über den Kontakt K3 des CBr-Moduls wird eine Volumenstromreduzierung (% on K3) aktiviert. a) Anschluß...

  • Page 96: Standard-Einfrierschutz Der Wärmerückgewinnungseinheit

    4.2 Standard-Einfrierschutz der Wärmerückgewinnungseinheit Diese Funktion ist standardmäßig in der DFE Compact-Steuerung integriert und muß nicht extra konfiguriert werden. Beschreibung: Um ein Einfrieren des Wärmerückgewinners zu verhindern, wird der Zuluftvolumenstrom in Abhängigkeit von der Fortlufttemperatur (Sensor 3) geregelt. Der Abluftvolumenstrom bleibt unverändert. •...

  • Page 97: Alarm Bei Ausfall Eines Ventilators

    4.4 Alarm bei Ausfall eines Ventilators Es ist möglich mit einem SAT3-Relais auf dem CBr-Modul (optional) den Status des Ventilators anzuzeigen (Prüfung, ob der aktuelle Volumenstrom > 20% des gewünschten Volumenstromes ist) oder ob der Ventilator steht. Dazu wird das R3 Relais des SAT3 genutzt. Diese Eigenschaft gewährleistet eine höhere Sicherheit in Verbindung mit anderen Verbrauchern, weil sie anzeigt, ob der Ventilator tatsächlich arbeitet (geschlossenes Schleifenprinzip).

  • Page 98: Erweitertes Setup

    Voreinstellung: OUT2 = Druck Vent 1 (Zuluft) 4.6 Erweitertes Setup Warnung: Nutzen Sie diese Möglichkeit nur dann, wenn Sie über gute Kenntnisse der HRCompact-Steuerung verfügen. Das erweiterte Setup ermöglicht die Änderung der Parameter, die nicht in der Basiskonfiguration enthalten sind: - Stop der Ventilatoren, wenn der Druckalarm ausgelöst wird - Start-Drehmoment der Ventilatoren - Feuer-Alarm Konfiguration...

  • Page 99: Alarm - Tabelle

    - Aktueller Volumenstrom > geforderter Volumenstrom: der nominelle Volumenstrom für die Initialisierung des Druckalarms kann nicht errreicht werden, weil er außerhalb des Kennlinienfeldes (untere Grenze) des Ventilators liegt - Instabile Druckverhältnisse („Pumpen“). Siehe 3 in folgender Tabelle. kann nicht festgelegt werden und die Ventilatoren stoppen. Drücke ‘RESET’ unter Nutzung von ‘SETUP’ auf réf der RC, oder mit der ‘RESET’-Taste am CBr-Modul.

  • Page 100: Feuer-Alarm

    DATA Alarm Stop ERROR status FIRE Alarm Stop (3) ALARM status ALARM Alarm SERVICE status FAN STOP Alarm Stop SERVICE status CB COM blinkt Alarm Stop ERROR status ALARM T° Alarm Stop SENSOR status 1/2/3 / = keine Aktion (1) Detaillierte Texte werden fortlaufend angezeigt. (2) Außer im erweiterten Setup ist festgelegt worden, daß...
