Schéma électrique

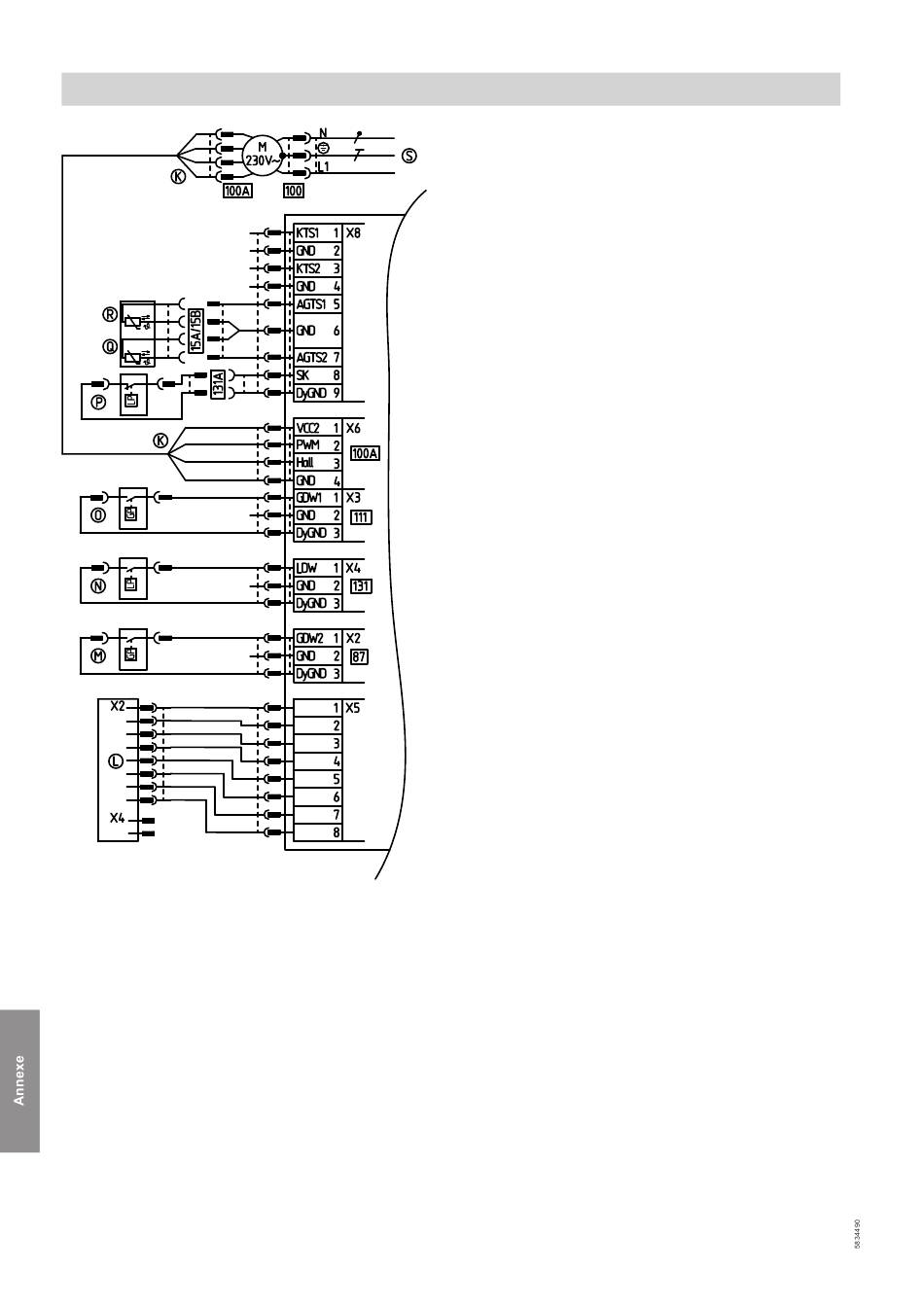

Schéma électrique du boîtier de contrôle du brûleur
Fig. 35
Moteur du ventilateur avec commande PWM et
K
confirmation
Module d'affichage et de commande
L
Pressostat gaz 2
M
Pressostat air 1
N
50
Pressostat gaz 1
O
Pressostat air 2
P
Sonde de température de fumées 2
Q
Sonde de température de fumées 1
R
Vers l'unité de filtrage secteur
S
