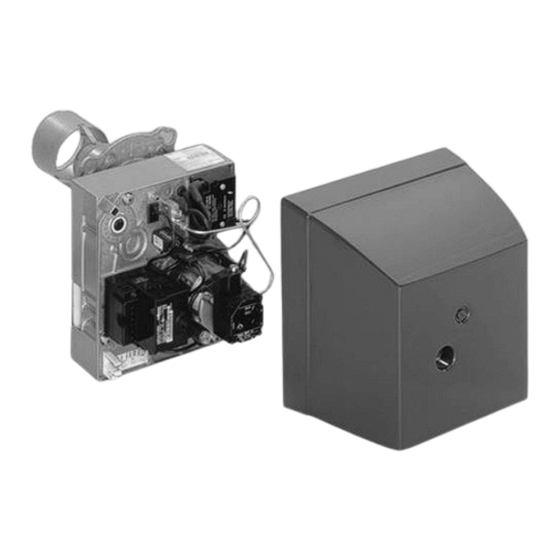

Vitoflame 200
Brûleur gaz à air soufflé (type VGA)
pour Vitola et Vitorond 200
Puissance nominale de 15 à 63 kW
VITOFLAME 200
5856 301−F
8/2003

Publicité

Table des Matières
loading

Manuels Connexes pour Viessmann VITOFLAME 200

Sommaire des Matières pour Viessmann VITOFLAME 200

  • Page 1 Notice de montage Vitoflame 200 Brûleur gaz à air soufflé (type VGA) pour Vitola et Vitorond 200 Puissance nominale de 15 à 63 kW VITOFLAME 200 5856 301−F 8/2003...
  • Page 2 Conseils de sécurité − Réglementation à respecter 1. Bâtiments d’habitation 3. Remarques supplémentaires concernant la réglementation Conditions réglementaires d’installation et d’entretien Les normes et réglementations doivent L’installation et l’entretien de être respectées. En plus des textes l’appareil doivent être effectués mentionnés aux points 1 et 2, les par un professionnel qualifié, réglementations suivantes notamment,...
  • Page 3 Ces deux distances s’entendent de l’axe de l’orifice d’évacuation des gaz brûlés au point le plus proche de la baie ouvrante ou de l’orifice de ventilation. La chaudière devra fonctionner exclusivement avec les conduites d’évacuation des fumées/d’admission d’air livrées par Viessmann.

  • Page 4: Monter Le Brûleur Sur La Chaudière

    Monter le brûleur sur la chaudière Tous les accessoires nécessaires au montage du brûleur se trouvent dans le colis du brûleur. Remarque importante ! Si la bride de la porte de chaudière présente trois taraudages supplémentaires M 8 (entraxe extérieur A), obturer ces taraudages à...

  • Page 5: Monter Le Bloc Combiné Gaz

    Monter le bloc combiné gaz Remarque importante ! Le bloc combiné gaz pourra être monté à droite ou à gauche de la chaudière. Retirer les pièces de recouvrement des raccords filetés du brûleur et du bloc combiné gaz.

  • Page 6: Raccordement Gaz

    Raccordement gaz 1. Réaliser le raccordement gaz 2. Effectuer un contrôle de selon les normes et règlements l’étanchéité. en vigueur. ¨ Conseil de sécurité ! Remarque importante ! Pression d’épreuve : 100 mbar En cas d’impuretés dans la maxi. conduite gaz (conduites gaz Si une pression supérieure à...

  • Page 7: Raccordement Électrique

    Raccordement électrique Engager les fiches des câbles de raccordement du bloc combiné gaz dans le bloc combiné gaz et les bloquer avec les vis. Fixer les câbles avec des serre−câbles. Raccorder la fiche fA de la régulation à la fiche fA du brûleur (on doit entendre un déclic).

  • Page 8: Monter Le Capot Protège−Brûleur

    Remarque importante ! brûleur Fixer les câbles du brûleur dans le chemin de câble du brûleur. Mise en service et réglages Mise en service et réglage, voir notice de maintenance. Viessmann S.A. 57380 Faulquemont Tél. 03 87 29 17 00 www.viessmann.fr...
