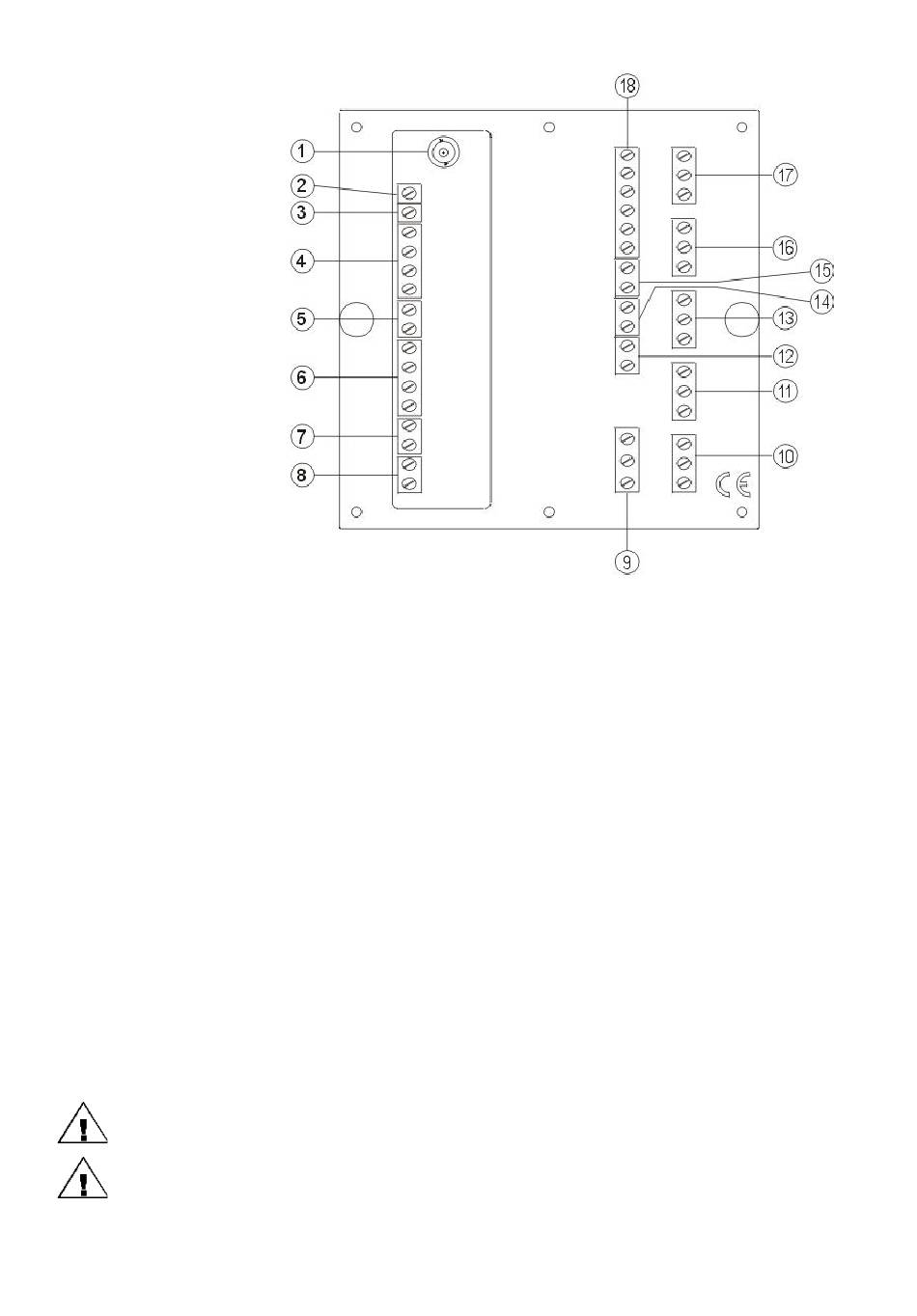

FACE ARRIERE

1. Connecteur BNC pour l'électrode pH ou ORP
2. Connexion de la masse solution
3. Raccordement pour l'électrode de référence
4. Entrée de la sonde de température Pt 100 ou Pt 1000
5. Non utilisé
6. Entrée du transmetteur digital
7. Entrée HOLD
8. Entrée pour le nettoyage avancé (en option)
9. Alimentation principale
10. Contact alarme
11. Relais 2 pour commander le système de dosage
12. 2ème sortie analogique (en option)
13. Relais 1
14. 1ère sortie analogique
15. Sortie HOLD
16. Relais 4 pour la fonction nettoyage avancé
17. Relais 3 pour la fonction nettoyage avancé
18. Sortie RS485
Attention : Débranchez l'instrument avant toute intervention sur le panneau arrière
Débranchez la référence solution si l'instrument mode programmation I.04 est
OFF.
