• Un bloc fonctionnel utilisateur (UDFB) peut être exécuté à l'intérieur d'un
autre UDFB, dans la limite de 5 UDFB imbriqués. Évitez de créer des
UDFB faisant référence à d'autres UDFB. L'exécution de tels UDFB en
quantité trop importante peut en effet entraîner une erreur de compilation.

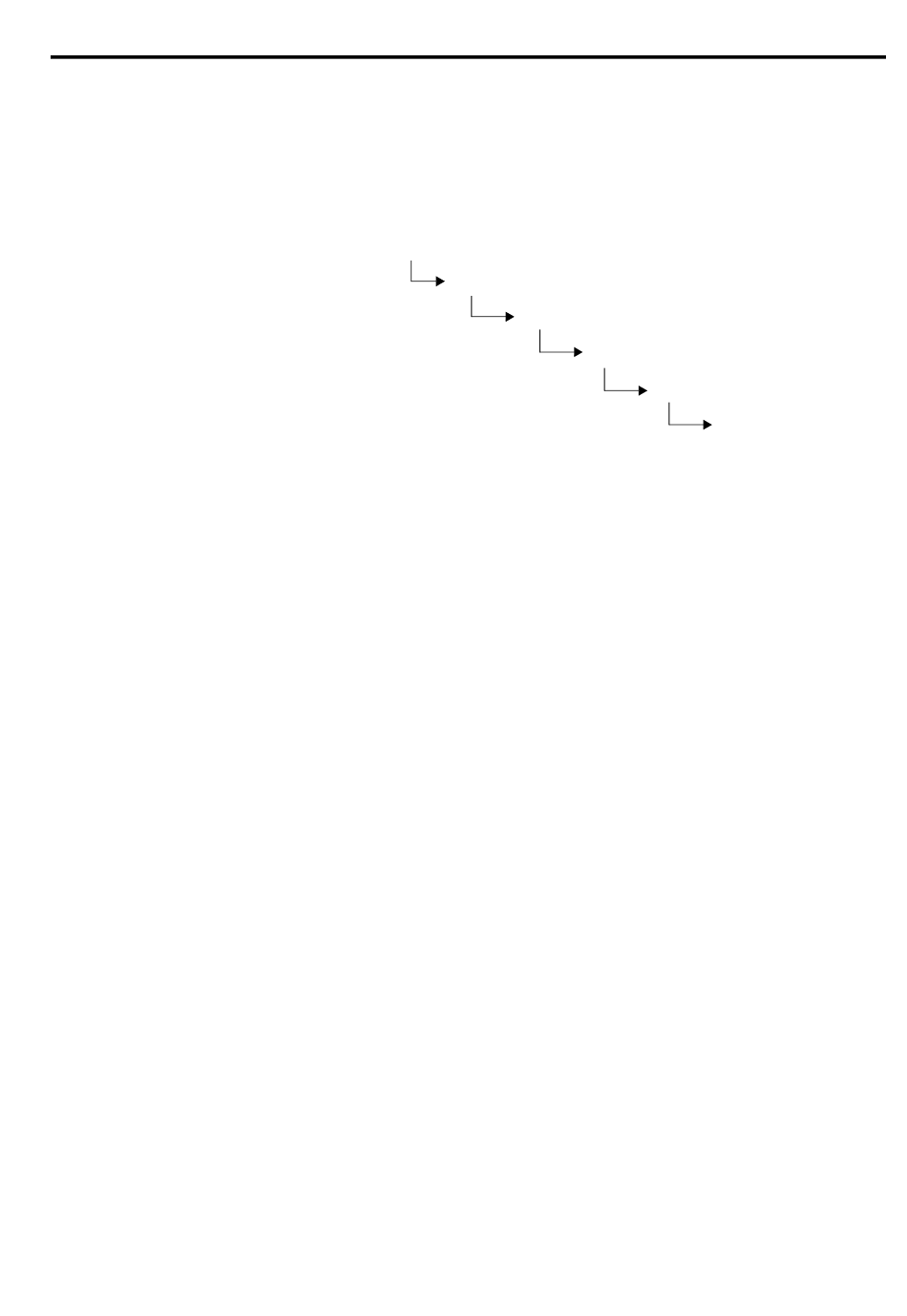

Exemple de 5 UDFB imbriqués
Programme
UDFB1
UDFB2
• Le texte structuré est beaucoup plus efficace et plus facile à utiliser que la
logique à relais quand il s'agit d'équations. Si vous avez l'habitude d'utiliser
les instructions de calcul CPT de RSLogix500, le texte structuré combiné
à un UDFB est une excellente alternative.
Par exemple, pour un calcul d'horloge astronomique, le texte structuré
utilise 40 % moins d'instructions.
Display_Output en logique à relais :
Utilisation de la mémoire (Code) : 3148 étapes
Utilisation de la mémoire (Données) : 3456 octets
Display_Output en texte structuré :
Utilisation de la mémoire (Code) : 1824 étapes
Utilisation de la mémoire (Données) : 3456 octets
• Vous pouvez rencontrer des difficultés lors du chargement et de la
compilation d'un programme dépassant une certaine taille. Une solution
consiste à utiliser des tableaux, surtout s'il y a beaucoup de variables.
Exécution de programme dans les Micro800
UDFB3
UDFB4
UDFB5
