4.3 Raccordement de la tuyauterie de
réfrigérant
DANGER: RISQUE DE BRÛLURE
4.3.1 Raccordement du tuyau de réfrigérant à
l'unité extérieure

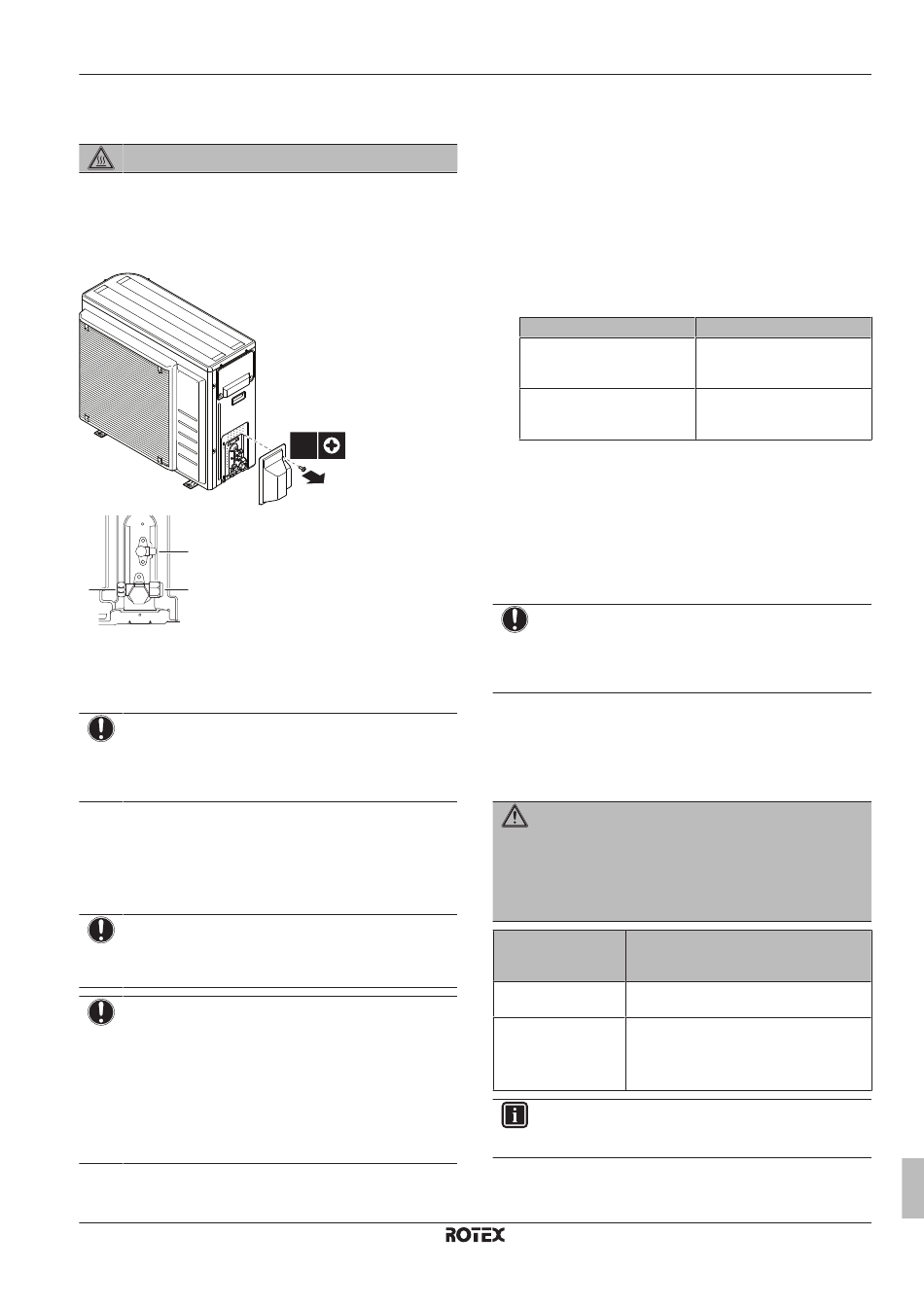

1 Raccordez le raccord du réfrigérant liquide de l'unité intérieure
à la vanne d'arrêt du liquide de l'unité extérieure.
a
b
c
a Vanne d'arrêt du liquide
b Vanne d'arrêt du gaz
c Orifice de service
2 Connectez le raccord du réfrigérant gazeux de l'unité intérieure
à la vanne d'arrêt du gaz de l'unité extérieure.
REMARQUE
Nous vous recommandons d'installer la tuyauterie de
réfrigérant entre l'unité intérieure et l'unité extérieure dans
un conduit ou d'enrouler la tuyauterie de réfrigérant dans
du ruban de finition.
4.4 Vérification de la tuyauterie de
réfrigérant
4.4.1

Recherche de fuites

REMARQUE
Ne dépassez PAS la pression de service maximale
autorisée pour l'unité (voir "PS High" sur la plaque
signalétique de l'unité).
REMARQUE
Veillez à utiliser une solution de détection de bulles
recommandée par le revendeur. N'utilisez pas d'eau
savonneuse qui risque de provoquer des fissures des
écrous évasés (l'eau savonneuse peut contenir du sel qui
absorbe l'humidité qui se mettra à geler lorsque le tuyau
refroidit) et/ou d'entraîner la corrosion des raccords évasés
(l'eau savonneuse peut contenir de l'ammoniaque qui
provoque un effet corrosif entre l'écrou évasé en laiton et
l'évasement en cuivre).
RRGA04~08DAV3
ROTEX HPSU Bi-Bloc Ultra
4P496756-1B – 2018.07
1×
1 Chargez le système avec de l'azote jusqu'à une pression de
jauge d'au moins 200 kPa (2 bar). Une pression de 3000 kPa
(30 bar) est recommandée pour détecter les petites fuites.
2 Vérifiez l'étanchéité en appliquant une solution de détection de
bulles sur tous les raccords.
3 Purgez entièrement l'azote.
4.4.2 Procédure de séchage sous vide
1 Mettez le système sous vide jusqu'à ce que la pression
indiquée par le manifold soit de −0,1 MPa (−1 bar).
2 Laissez le système pendant 4 à 5 minutes et vérifiez la
pression:
Si la pression...
Ne change pas
Augmente
3 Aspirez le système pendant au moins 2 heures à une pression
de collecteur de −0,1 MPa (−1 bar).
4 Après avoir arrêté la pompe, vérifiez la pression pendant au
moins 1 heure.
5 Si vous n'atteignez PAS le vide cible ou si vous ne pouvez pas
maintenir le vide pendant 1 heure, procédez comme suit:
▪ Vérifiez de nouveau l'étanchéité.
▪ Procédez de nouveau au séchage à vide.
REMARQUE
Veillez à ouvrir les vannes d'arrêt après l'installation de la
tuyauterie de réfrigérant et avoir effectué le séchage à sec.
Faire fonctionner le système avec les vannes d'arrêt
fermées peut casser le compresseur.
4.5 Charge du réfrigérant
4.5.1 Détermination de la quantité de
réfrigérant complémentaire
AVERTISSEMENT
Si la charge de réfrigérant totale dans le système est
≥1,84 kg (c'est-à-dire, si la longueur de la tuyauterie
est ≥27 m), vous devez respecter les exigences
supplémentaires concernant la surface de sol minimum
pour l'unité intérieure. Pour en savoir plus, reportez-vous
au manuel d'installation de l'unité intérieure.
Si la longueur totale
de la tuyauterie de
liquide est de...
≤10 m N'AJOUTEZ PAS de réfrigérant
complémentaire.
>10 m R=(longueur totale (m) de la tuyauterie de
liquide–10 m)×0,020
R=charge supplémentaire (kg) (unités
arrondies à 0,1 kg près)
INFORMATIONS
La longueur de tuyau correspond à la longueur dans un
sens du tuyau de liquide.
4 Installation
Alors...
Il n'y a pas d'humidité dans le
système. La procédure est
terminée.
Il y a de l'humidité dans le
système. Passez à l'étape
suivante.
Alors...
