4 Installation
a
Carton de protection
b
Feuille d'instructions
4.2.3

Pour fournir le drainage

Veillez à ce que l'eau de condensation puisse être évacuée
correctement.
REMARQUE
Si les orifices de drainage de l'unité extérieure sont
bloqués, prévoyez un espace d'au moins 300  mm sous
l'unité extérieure.

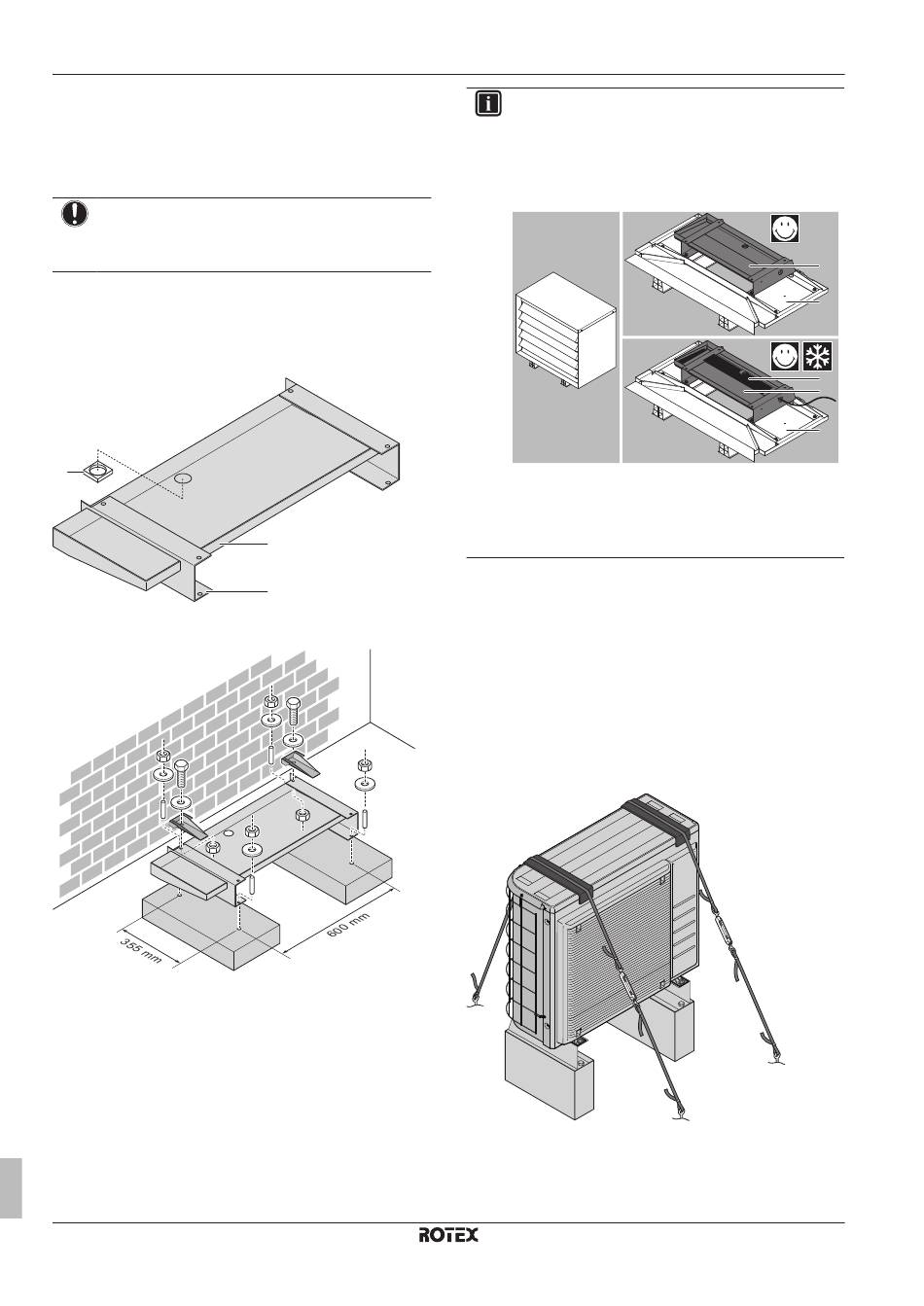

▪ Bac de récupération. Vous pouvez utiliser l'option bac de
récupération (EKDP008D) pour récupérer l'eau de drainage. Pour
connaître les consignes d'installation complètes, reportez-vous au
manuel d'installation du bac de récupération. Pour résumer, le bac
de récupération doit être plan (avec une tolérance de 1° de
chaque côté) et placé de la manière suivante:
c
a
Bac de récupération
b
Poutres en U
c
Isolation de l'orifice de drainage
▪ Chauffage du bac de récupération. Vous pouvez utiliser l'option
chauffage du bac de récupération (EKDPH008CA) afin d'éviter
que le bac de récupération ne gèle. Pour connaître les consignes
d'installation, reportez-vous au manuel d'installation du chauffage
du bac de récupération.
▪ Tube d'évacuation non chauffé. Lorsque vous utilisez le
chauffage du bac de récupération sans tube d'évacuation ou avec
un tube d'évacuation non chauffé, retirez l'isolation de l'orifice de
drainage (l'élément c dans l'illustration).
Manuel d'installation
8
a
b
INFORMATIONS
Si vous installez le kit de bac de récupération (avec ou
sans chauffage du bac de récupération) en association
avec le couvercle à réduction sonore (EKLN08A1), des
consignes d'installation différentes s'appliquent pour le kit
de bac de récupération. Reportez-vous au manuel
d'installation du couvercle à réduction sonore.
a
a Couvercle à réduction sonore
b Parties inférieures du couvercle à réduction sonore
c Kit de bac de récupération
d Chauffage du bac de récupération
4.2.4
Protection de l'unité extérieure contre les
chutes
Si l'unité est installée dans un lieu où des vents forts peuvent la faire
basculer, prenez les mesures suivantes:
1 Préparez 2  câbles comme indiqué sur l'illustration suivante (à
fournir).
2 Placez les 2 câbles sur l'unité extérieure.
3 Insérez une feuille en caoutchouc entre les câbles et l'unité
extérieure de manière à ce que les câbles ne rayent pas la
peinture (à fournir).
4 Fixez les extrémités des câbles et serrez-les.
c
b
d
c
b
RRGA04~08DAV3
ROTEX HPSU Bi-Bloc Ultra
4P496756-1B – 2018.07
