6 Données techniques
6 Données techniques

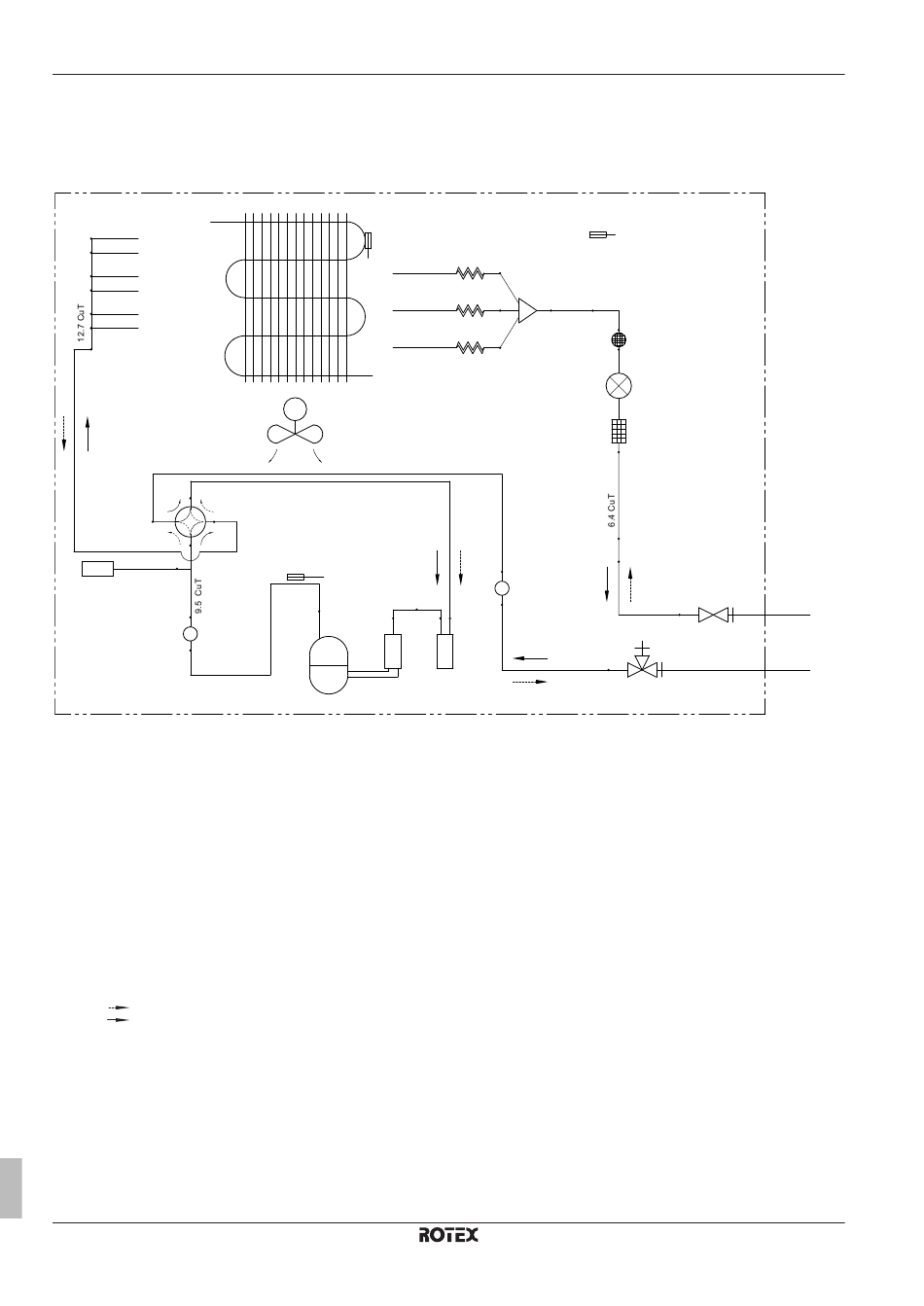

6.1 Schéma de tuyauterie: unité
extérieure
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
Y1S
S1PH
k
9.5 CuT
a Tuyauterie non fournie (liquide: raccord évasé de
Ø6,4 mm)
b Tuyauterie non fournie (gaz: raccord évasé de Ø15,9 mm)
c Vanne d'arrêt (liquide)
d Vanne d'arrêt de l'orifice d'entretien (gaz)
e Filtre
f Silencieux avec filtre
g Tube capillaire
h Échangeur de chaleur
i Accumulateur
j Accumulateur du compresseur
k Silencieux
M1C Compresseur
M1F Ventilateur
R1T Thermistance (air extérieur)
R2T Thermistance (échangeur de chaleur)
R3T Thermistance (corps du compresseur)
S1PH Commutateur haute pression (réinitialisation automatique)
Y1E Vanne de détente électronique
Y1S Électrovanne (vanne à 4 voies) (MARCHE:
rafraîchissement)
Chauffage
Rafraîchissement
