Finalisation De L'installation De L'unité Extérieure; Démarrage De L'unité Extérieure - Rotex RRGA04DAV3 Manuel D'installation

a Câble d'interconnexion
b Câble d'alimentation
c Fusible
d Disjoncteur de protection contre les fuites à la terre
L N PWR
1 2 3
L N
3×
12 3
a Serre-fils
3 Remontez le couvercle du coffret électrique.
4 En option: fixez le serre-fils (accessoire) à la vis du couvercle
de la tuyauterie de réfrigérant, et attachez-y les câbles à l'aide
d'un attache-câble.
RRGA04~08DAV3
ROTEX HPSU Bi-Bloc Ultra
4P496756-1B – 2018.07
a
1×
1×
5 Démarrage de l'unité extérieure
5 Raccordez un disjoncteur de protection contre les fuites à la
terre et un fusible sur la conduite d'alimentation.
4.7 Finalisation de l'installation de
l'unité extérieure

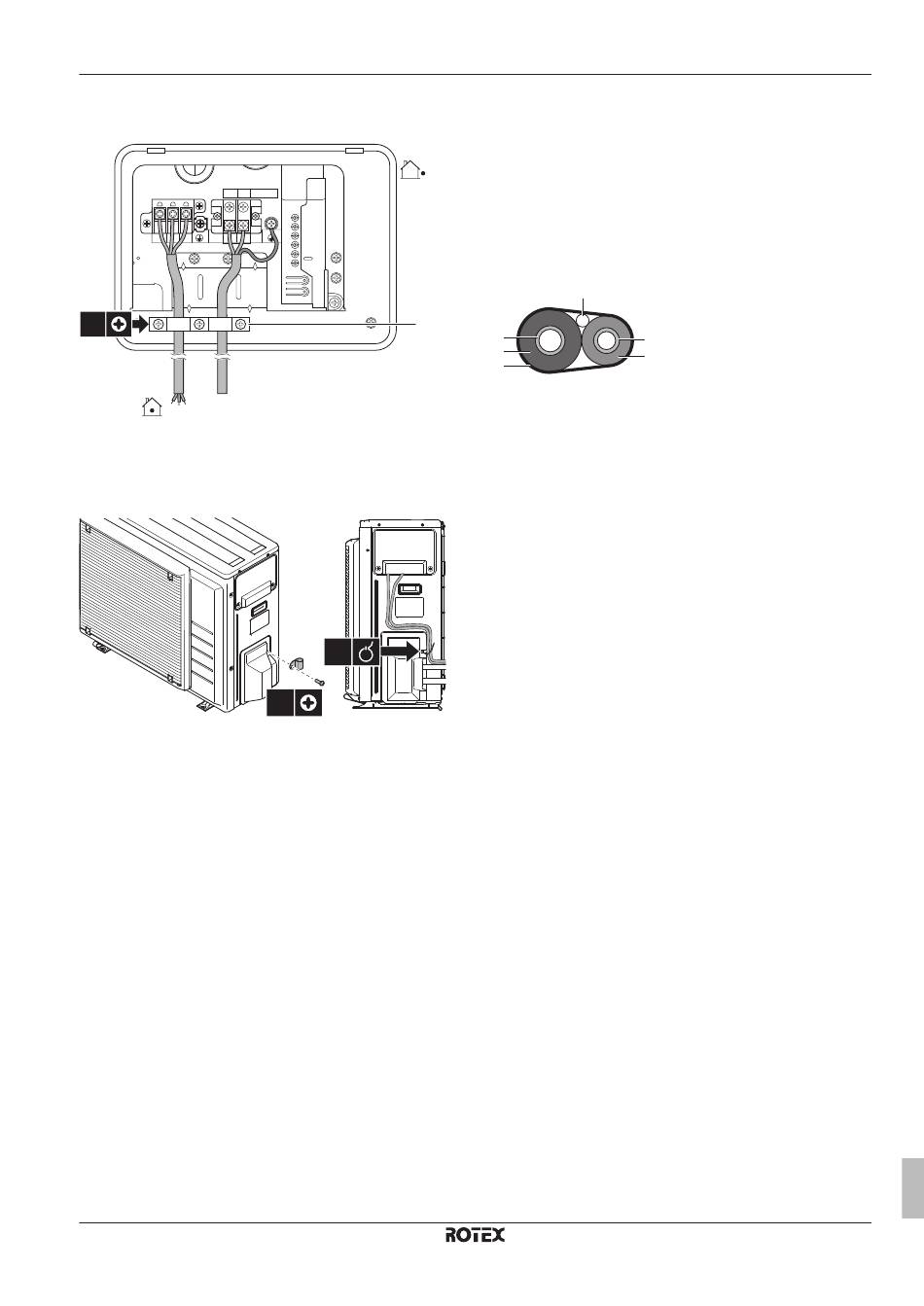

4.7.1 Finalisation de l'installation de l'unité
extérieure
1 Isolez et installez la tuyauterie de réfrigérant et le câble
d'interconnexion comme suit:
c
a
d
b
e
f
a Tuyau de gaz
b Isolation du tuyau de gaz
c Câble d'interconnexion
d Tuyau de liquide
e Isolation du tuyau de liquide
f Ruban de finition
2 Installez le couvercle d'entretien.
5 Démarrage de l'unité
extérieure
Reportez-vous au manuel d'installation de l'unité intérieure pour la
configuration et la mise en service du système.
Manuel d'installation
11
