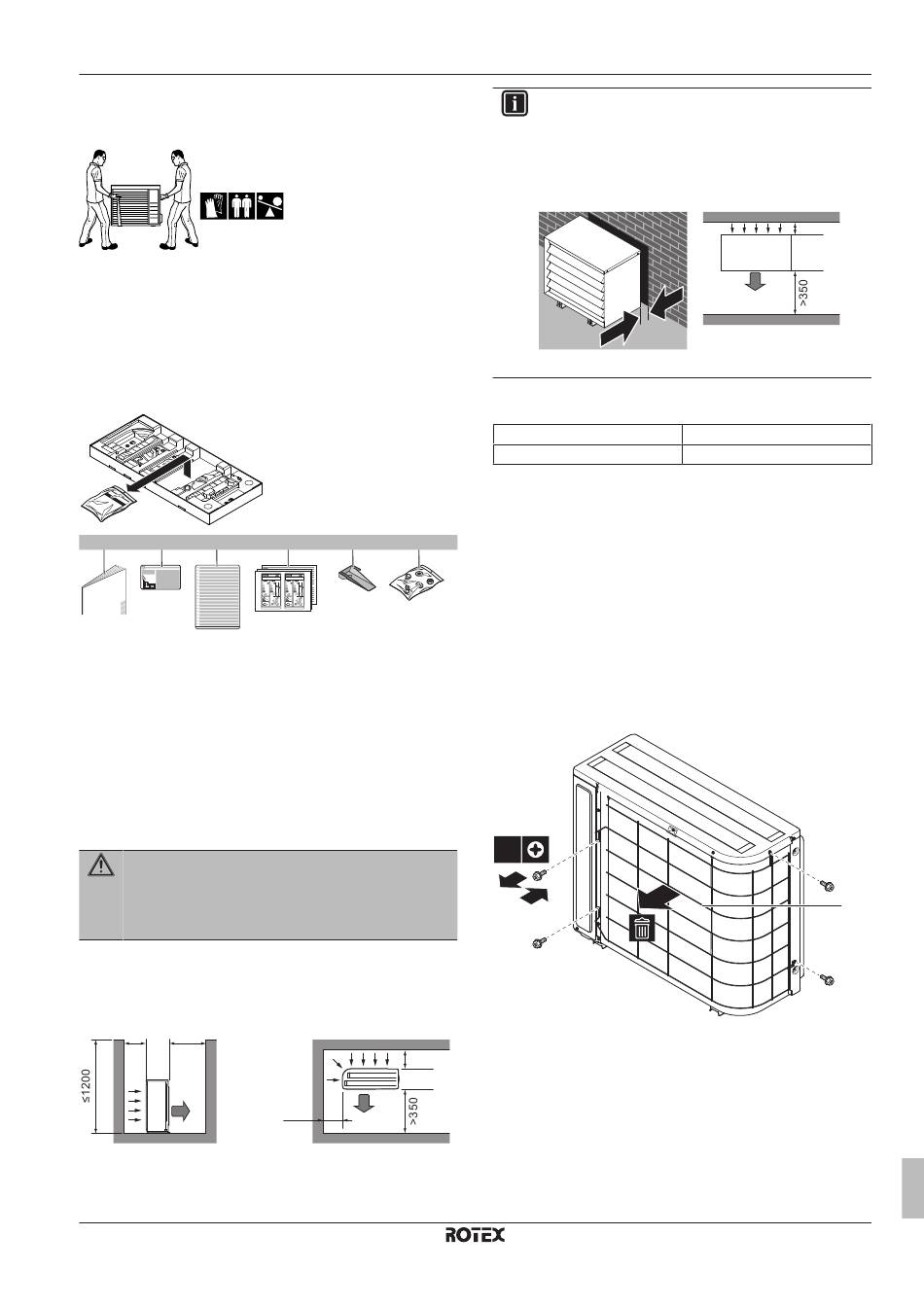

2 Pendant la manipulation de l'unité:
▪ Maintenez de niveau les deux côtés de l'élingue.
▪ Maintenez le dos droit.
3 Une fois l'unité montée, retirez l'élingue de l'unité en tirant sur 1
côté de l'élingue.
2.1.2 Retrait des accessoires de l'unité
extérieure
1 Soulevez l'unité extérieure. Reportez-vous à la section
"2.1.1 Manipulation de l'unité extérieure" à la
2 Retirez les accessoires au bas de l'emballage.
a b c
1× 1× 1×
a Manuel d'installation de l'unité extérieure
b Étiquette concernant les gaz fluorés à effet de serre
c Étiquette multilingue concernant les gaz fluorés à effet de
serre
d Étiquette énergétique
e Plaque de montage de l'unité
f Boulons, écrous, rondelles, rondelles de ressort et serre-
fils
3 Préparation
3.1 Préparation du lieu d'installation
AVERTISSEMENT
L'appareil sera stocké dans une pièce sans sources
d'allumage fonctionnant
flammes nues, un appareil fonctionnant au gaz ou un
chauffage électrique).
3.1.1 Exigences du site d'installation pour
l'unité extérieure
Prenez les directives suivantes en compte en matière d'espacement:
>250 >350
b
a
(mm)
a Bouche de soufflage
b Entrée d'air
RRGA04~08DAV3
ROTEX HPSU Bi-Bloc Ultra
4P496756-1B – 2018.07
page 4.
d e f
1× 2× 1×
ENERG ENERG
Y IJA Y IJA
IE IA IE IA
en permanence (exemple:
b >250
a
>250
(mm)
INFORMATIONS
Dans des endroits sensibles au bruit (par exemple, à
proximité d'une chambre à coucher), vous pouvez installer
le couvercle à réduction sonore (EKLN08A1) afin de
diminuer le bruit de fonctionnement de l'unité extérieure. Si
vous l'installez, veuillez tenir compte des consignes
d'espacement ci-dessous:
a
0
> 1 0
a Couvercle à réduction sonore
L'unité extérieure est conçue pour être installée à l'extérieur
uniquement, et pour les températures ambiantes suivantes:
Mode rafraîchissement
Mode chauffage
3.1.2 Exigences supplémentaires du site
d'installation pour l'unité extérieure dans
les climats froids
Dans les régions à faibles températures ambiantes et à humidité
élevée, ou dans les régions où les chutes de neige sont importantes,
démontez la grille d'aspiration de manière à garantir le bon
fonctionnement.
Liste non exhaustive des régions: Allemagne, Autriche, Danemark,
Estonie, Finlande, Hongrie, Lettonie, Lituanie, Norvège, Pologne,
République tchèque, Roumanie, Serbie, Slovaquie, Suède, etc.
1 Retirez les vis qui maintiennent la grille d'aspiration en place.
2 Retirez la grille d'aspiration et débarrassez-vous-en.
3 Resserrez les vis sur l'unité.
4×
1
3
2
a Grille d'aspiration
Protégez l'unité extérieure des chutes de neige directes et veillez à
ce que l'unité extérieure ne soit JAMAIS ensevelie sous la neige.
3 Préparation
>100
a
(mm)
10~43°C
–25~25°C
a
