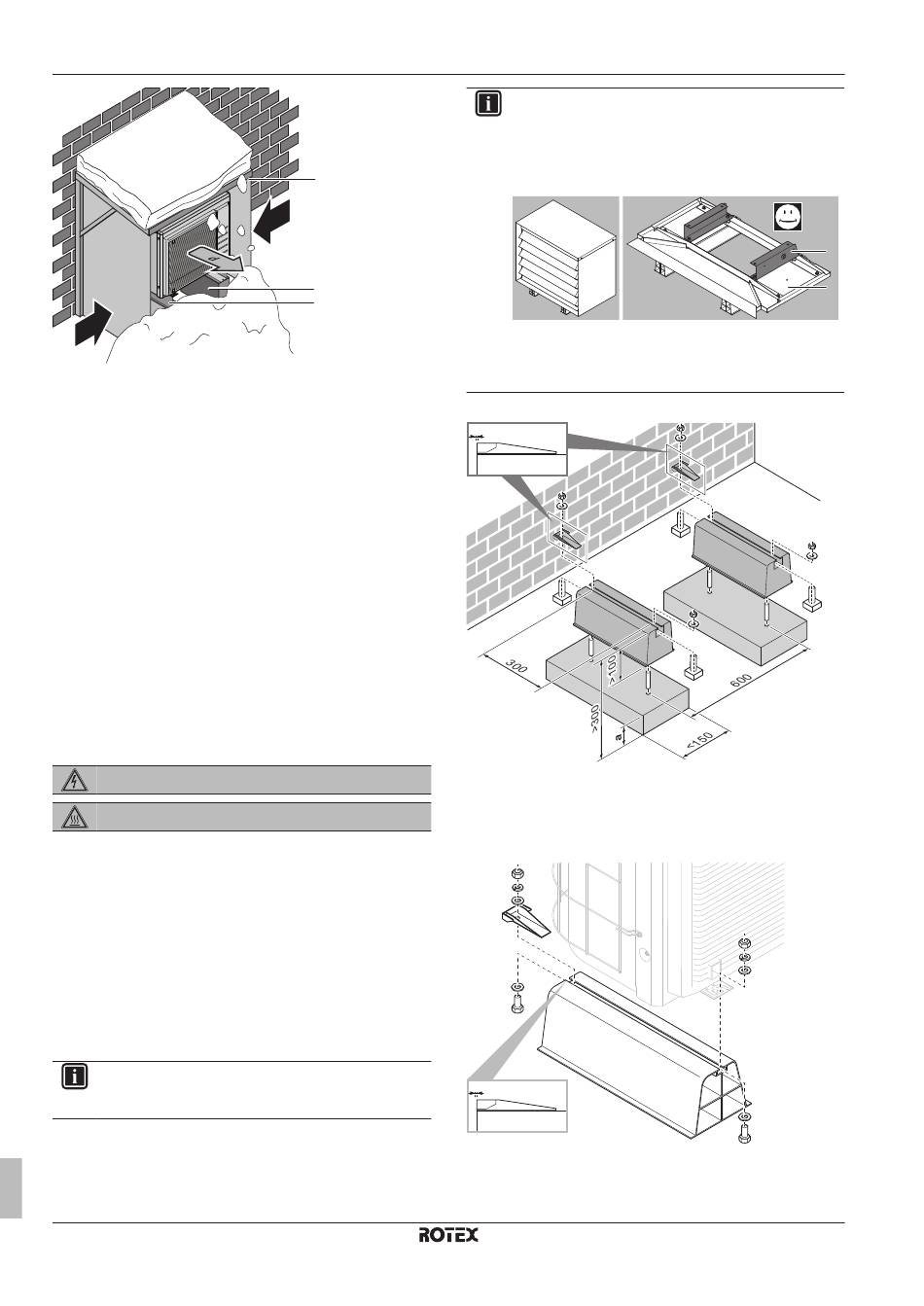

4 Installation

c
a Protection ou abri contre la neige
b Socle
c Sens prédominant du vent
d Sortie d'air
e Kit en option EKFT008D
Dans tous les cas, prévoyez au moins 300 mm d'espace libre sous
l'unité. De plus, assurez-vous que l'unité est positionné à au moins
100 mm au-dessus du niveau maximum de neige attendu. Voir
"4.2 Montage de l'unité extérieure" à la page 6
détails.
Dans les régions avec de très fortes chutes de neige, il est très
important de sélectionner un lieu d'installation où la neige n'affectera
PAS l'unité. Si des chutes de neige latérales sont possibles, veillez à
ce que le serpentin de l'échangeur de chaleur ne soit PAS affecté
par la neige. Si nécessaire, installez une protection ou un abri contre
la neige et un support.
4 Installation
4.1 Ouverture des unités
4.1.1 Ouverture de l'unité extérieure
DANGER: RISQUE D'ÉLECTROCUTION
DANGER: RISQUE DE BRÛLURE
Reportez-vous aux sections "4.3.1 Raccordement du tuyau de
réfrigérant à l'unité extérieure" à la page 9
du câblage électrique sur l'unité extérieure" à la
4.2 Montage de l'unité extérieure
4.2.1

Pour fournir la structure de l'installation

Ce sujet montre différentes structures d'installation. Utilisez au total
4 jeux de boulons d'ancrage M8 ou M10, d'écrous et de rondelles.
Dans tous les cas, laissez un espace libre d'au moins 300 mm sous
l'unité. Veillez également à ce que l'unité soit positionnée au moins
100 mm au-dessus du niveau maximum de neige envisagé.
INFORMATIONS
La partie saillante des boulons ne doit pas dépasser
15 mm.
Manuel d'installation
6
a
c
b
e
pour plus de
et "4.6.3 Raccordement
page 10.
INFORMATIONS
Si vous installez les poutres en U en association avec le
couvercle à réduction sonore (EKLN08A1), des consignes
d'installation différentes s'appliquent pour les poutres en U.
Reportez-vous au manuel d'installation du couvercle à
réduction sonore.
a
a Couvercle à réduction sonore
b Parties inférieures du couvercle à réduction sonore
c Poutres en U
Option 1: sur pieds de montage "flexi-foot with strut"
0 mm
(mm)
a Hauteur maximale des chutes de neige
Option 2: sur pieds de montage en plastique
Dans ce cas, vous pouvez utiliser les boulons, les écrous, les
rondelles et les rondelles de ressort fournis en tant qu'accessoires
avec l'unité.
0 mm
Option 3: sur un support avec le kit en option EKFT008D
Nous vous recommandons le kit en option EKFT008D dans les
régions à forte chute de neige.
c
b
RRGA04~08DAV3
ROTEX HPSU Bi-Bloc Ultra
