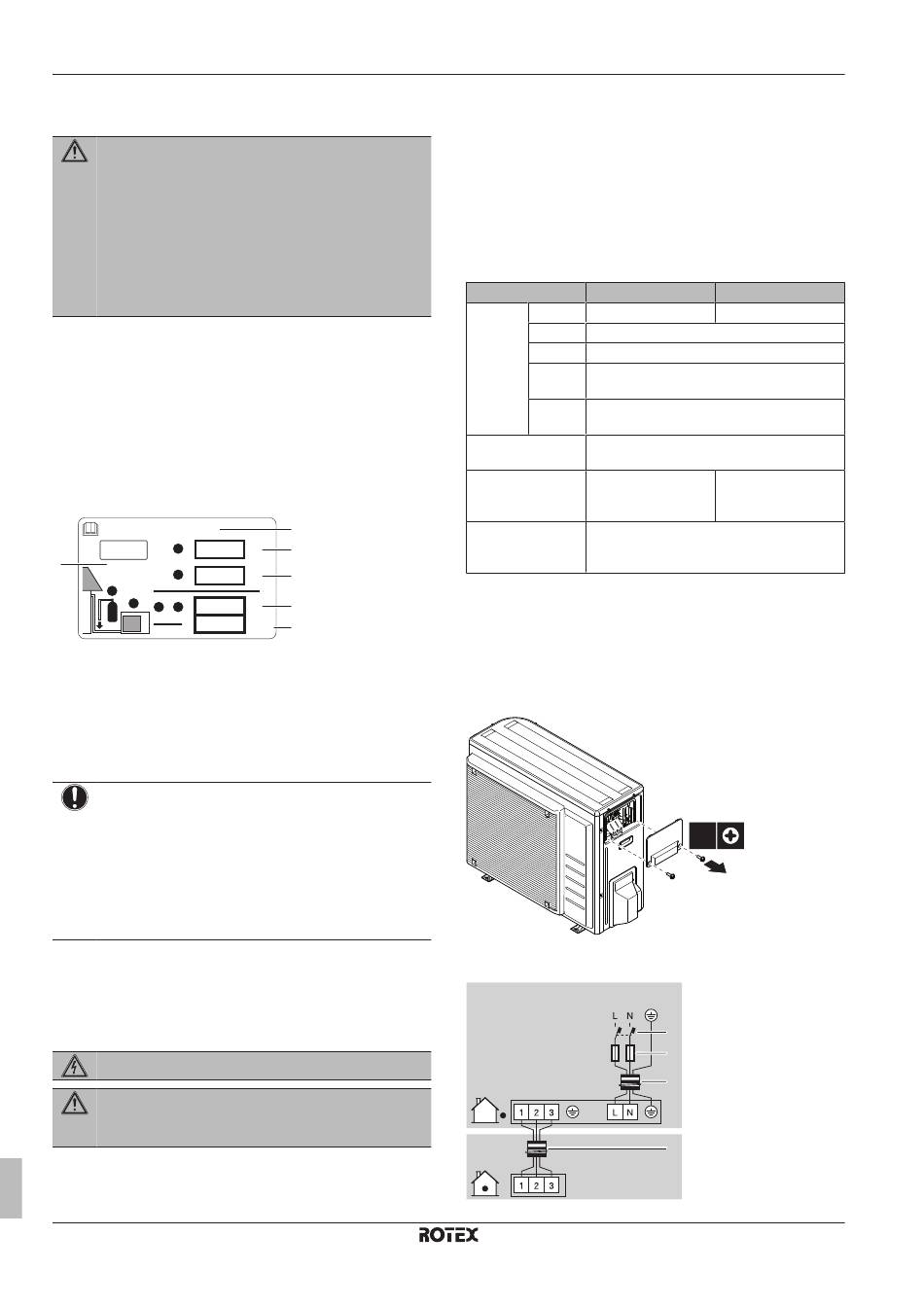

4 Installation
4.5.2 Chargement de réfrigérant
supplémentaire
AVERTISSEMENT
▪ Utilisez uniquement du réfrigérant R32. D'autres
substances peuvent entraîner des explosions et des
accidents.
▪ Le R32 contient des gaz à effet de serre fluorés. Son
potentiel de réchauffement global (GWP) est de 675.
NE laissez PAS ces gaz s'échapper dans l'atmosphère.
▪ Lorsque vous chargez
TOUJOURS des gants de protection et des lunettes de
sécurité.
Condition requise: Avant de charger du réfrigérant, assurez-vous
que le tuyau de réfrigérant est connecté et vérifié (test de fuite et
séchage à vide).
1 Raccordez le cylindre du réfrigérant à l'orifice d'entretien.
2 Chargez la quantité de réfrigérant supplémentaire.
3 Ouvrez la vanne d'arrêt du gaz.
4.5.3 Mise en place de l'étiquette concernant
les gaz fluorés à effet de serre
1 Remplissez l'étiquette comme suit:
Contains fluorinated greenhouse gases
RXXX
1 =
f
GWP: XXX
2 =
2
1
+
1 2
=
GWP × kg
=
1000
a Si une étiquette de gaz à effet de serre fluorée multilingue
est livrée avec l'unité (voir accessoires), décollez la langue
appropriée et collez-la par-dessus a.
b Charge de réfrigérant en usine: reportez-vous à la plaque
signalétique de l'unité
c Quantité de réfrigérant supplémentaire chargée
d Charge de réfrigérant totale
e Emissions de gaz à effet de serre de la charge totale de
réfrigérant exprimées en tonnes d'équivalent de CO
f GWP = Potentiel de réchauffement global
REMARQUE
En Europe, les émissions de gaz à effet de serre de la
charge de réfrigérant totale dans le système (exprimées en
tonnes d'équivalent de CO
les intervalles de maintenance. Suivez la législation
applicable.
Formule pour calculer les émissions de gaz à effet de
serre: la valeur GWP du réfrigérant × la charge de
réfrigérant totale [en kg] / 1000
2 Apposez l'étiquette à l'intérieur de l'unité extérieure, à côté des
vannes d'arrêt du gaz et du liquide.
4.6 Raccordement du câblage
électrique
DANGER: RISQUE D'ÉLECTROCUTION
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
Manuel d'installation
10
du réfrigérant, utilisez
a
kg b
kg c
d
kg
e
tCO eq
2
2
) sont utilisées pour déterminer
2
4.6.1 À propos de la conformité électrique
Uniquement pour le modèle RRGA04~08DAV3
Équipement conforme à la norme EN/IEC 61000‑3‑12 (norme
technique européenne/internationale définissant les seuils pour les
courants harmoniques produits par les équipements raccordés à des
systèmes basse tension publics, avec un courant d'entrée de >16 A
et ≤75 A par phase).
4.6.2 Spécifications des composants de
câblage standard
Composant RRGA04 + 06DAV3
(a)
Câble MCA 19,9 A
d'alimenta
Tension
tion
Phase
Fréquenc
e
Taille du Doivent être conformes à la législation
câble
Câble Section minimale de câble de 1,5 mm² et
d'interconnexion
Fusible de 20 A
remplacement
recommandé
Disjoncteur de Doivent être conformes à la législation
protection contre les
fuites à la terre
(a) MCA=Ampérage minimal du circuit. Les valeurs indiquées
sont les valeurs maximales (reportez-vous aux données
électriques de l'association avec les unités intérieures pour
connaître les valeurs exactes).
4.6.3 Raccordement du câblage électrique sur
l'unité extérieure
1 Retirez le couvercle du coffret électrique.
2 Raccordez le câble d'interconnexion et l'alimentation électrique
comme suit. Assurez la détente à l'aide du serre-fils.
1N~ 50 Hz
220-240 V
RRGA08DAV3
24,0 A
230 V
1~
50 Hz
applicable
applicable pour 230 V
25 A
applicable
2×
d
c
b
a
RRGA04~08DAV3
ROTEX HPSU Bi-Bloc Ultra
4P496756-1B – 2018.07
