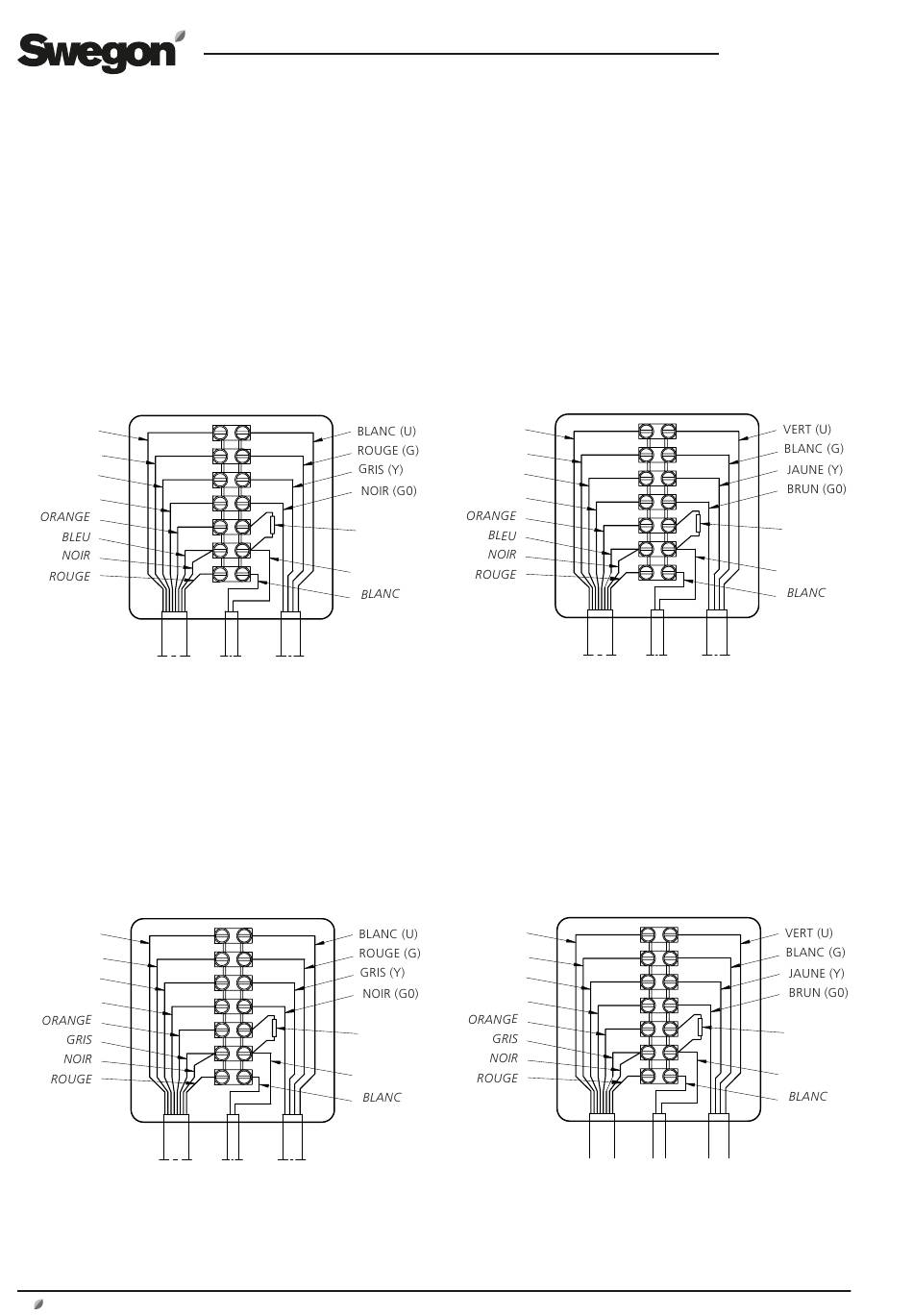

4. Connexions électriques
Servomoteur de vanne
GOLD RX/PX/CX/SD version E/F
REMARQUE: Concerne le câble de commande, référence 32346101, voir l'éti-
quette sur le câble de commande
AME 140X
Boîtier de connexion
VERT
BLANC OU
GRIS
JAUNE
BRUN
Connecter le câble de com-
mande de 5 m sur la borne
modulaire HEAT ou COOL
de l'unité de commande ou
du module I/O de la CTA.
REMARQUE: Concerne le câble de commande, référence 80604501, voir l'éti-
quette sur le câble de commande
AME 140X
Boîtier de connexion
VERT
BRUN
JAUNE
BLEU
Connecter le câble de com-
mande de 5 m sur la borne
modulaire HEAT ou COOL
de l'unité de commande ou
du module I/O de la CTA.
4
www.swegon.com
Résistance
2,2 kΩ
BRUN
Vers servomoteur
Sonde antigel,
câble de sonde
3,0 m
Résistance
2,2 kΩ
BRUN
Vers servomoteur
Sonde antigel,
câble de sonde
3,0 m
SAS 61/SAX 619
Boîtier de connexion
VERT
BLANC OU
GRIS
JAUNE
BRUN
Connecter le câble de com-
Sonde antigel,
mande de 5 m sur la borne
câble de sonde
modulaire HEAT ou COOL
3,0 m
de l'unité de commande ou
du module I/O de la CTA.
SAS 61/SAX 619
Boîtier de connexion
VERT
BRUN
JAUNE
BLEU
Connecter le câble de com-
Sonde antigel,
mande de 5 m sur la borne
câble de sonde
modulaire HEAT ou COOL
3,0 m
de l'unité de commande ou
du module I/O de la CTA.
Sous réserve de modifications sans avis préalable.
FR.TBVL3.170209
Résistance
2,2 kΩ
BRUN
Vers servomoteur
Résistance,
2,2 KΩ
BRUN
Vers servomoteur
