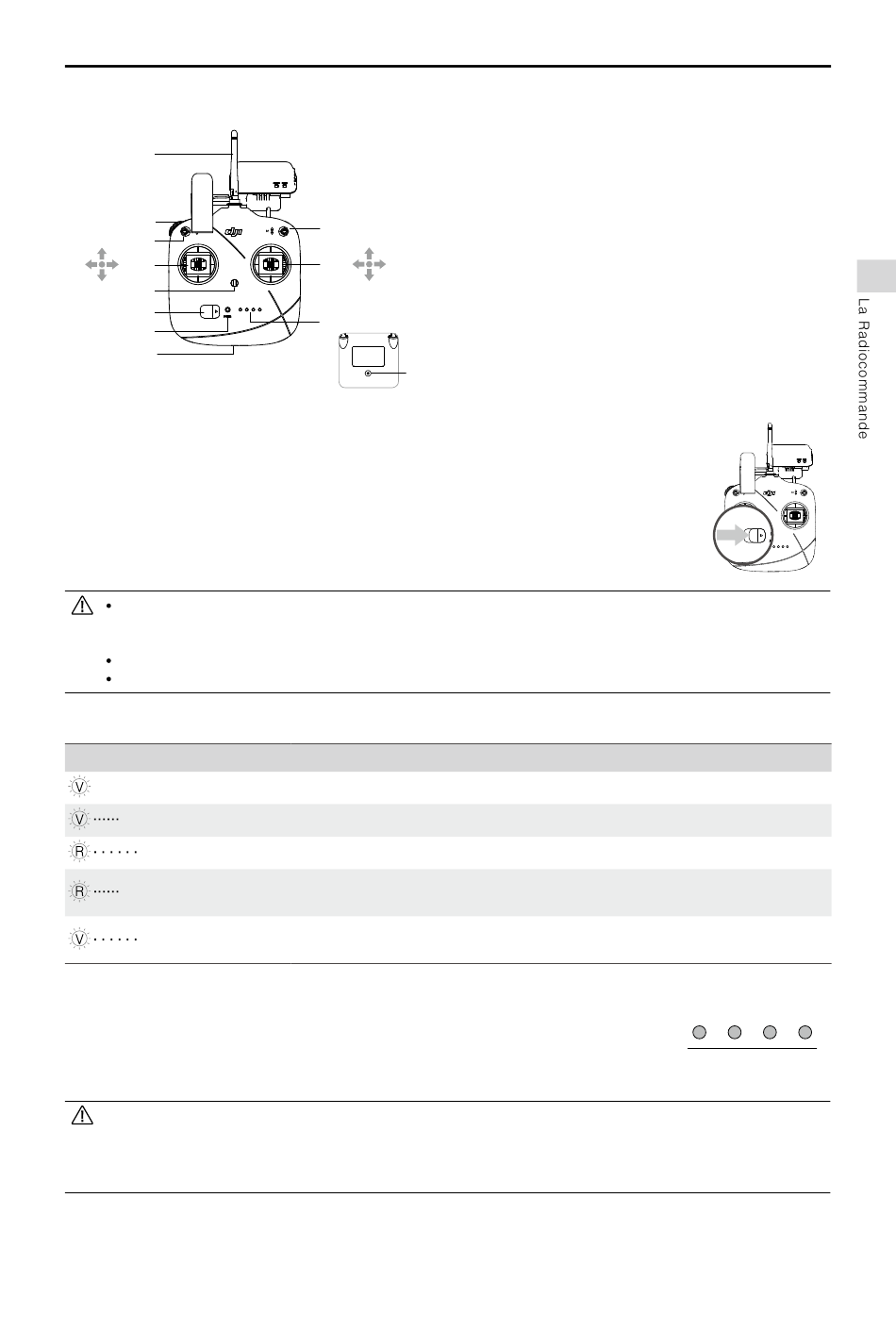

5.1 Description

[ 1 ]
[ 2 ]
[ 4 ]
J3
[ 6 ]
J4
[ 7 ]
[ 8 ]
[ 9 ]
[ 11 ]
Figure 24

5.2 Allumage de la Radiocommande

(1) Mettez les commutateurs S1 et S2 sur la position la plus élevée et les deux sticks en milieu de
position avant d'allumer la radio commande.
(2) Poussez le bouton d'allumage sur la droite de la Radiocommande.
(3) Il y aura un témoin d'alimentation bip. Si la télécommande est réglée pour être conforme aux
norme CE , il y aura un bip , tandis que la version conforme FCC émet deux bips .
L'indicateur de niveau de batterie affiche le niveau actuel de la batterie.Le témoin clignote en
vert rapidement , quant la télécommande et le récepteur sont des liens.
Une fois entièrement lié ,le voyant d'alimentation se transforme en vert.Si l'alerte sons faibles d'avertissement de
tension (voir Télécommande Voyant d'alimentation d'information pour plus de détails), s'il vous plaît recharger
la batterie dès que possible.
Utilisation du mauvais type de câble de chargement peut causer des dommages.
Après un stockage pendant longtemps, recharger la batterie avant de l'utiliser.

5.3 LED d'information de la Radiocommande

Indicateur
— Vert constant
Vert clignotant rapidement Aucun
Rouge clignotant lentement B-B-B.....
Rouge clignotant rapidement BBBB
Vert clignotant lentement B--B--B.....
5.4 Batterie LiPo intégrée
La télécommande comprend une batterie rechargeable LiPo avec une capacité de
2000mAh. Vérifier le niveau actuel de la batterie a partir des indicateurs de niveau
de batterie sur la face avent de la télécommande. Les informations de niveau de
batterie sont indiqués comme suit:
Ce processus se répète, même si vous faites un cycle d'alimentation de la télécommande.Si cet avertissement
de basse tension se produit pendant le vol , la télécommande s'éteint automatiquement , et l'avion pour passer
en mode sécurité intégrée , qui ne peut être interrompu (voir Fonction Failsafe pour plus de détails ).Il est
recommandé que vous rechargez la batterie immédiatement lorsque l' avertissement de basse tension 3.45V -
3.5V se produit.

5.5 Orientation de l'Antenne

Essayez de garder l'antenne pointée vers le ciel, perpendiculaire au sol, afin d'obtenir une portée maximale de
communication en cours de vol.
[ 3 ]
J2
[ 5 ]
J1
[ 10 ]
[ 12 ]
Son Etat de la Radio
aucun Fonctionnement normal
Etablissement de la liaison entre la Radiocommande et le récepteur
Basse tension ( de 3.45V-3.5V ). Rechargez la batterie immédiatement.
Basse tension ( inférieur à 3.45V ). La télécommande s'éteint
automatiquement. Rechargez la batterie immédiatement.
Une alerte sonnera au bout de 15 minutes d'activité. Eteindre ou
utiliser la Radiocommande.
Assemblage et Utilisation
[ 1 ]
Antenne
[ 2 ]
Cadran gauche
[ 3 ]
Switch S1
[ 4 ]
Switch S2
[ 5 ]
Stick droit: J1, Roulis [gauche&droite]
J2, Tangage [avant&arrière]
[ 6 ]
Stick gauche: J3, Gaz [haut&bas]
J4, Lacet [rotation]
[ 7 ]
Fixation lanière de cou
[ 8 ]
Interrupteur de mise en marche
[ 9 ]
LED d'information
[ 10 ]
Indicateur de niveau de batterie
[ 11 ]
Port Micro-USB
[ 12 ]
Port formateur
©
2014 DJI. Tous droits réservés
Indicateur de niveau de batterie
25％ 50％ 75％ 100％
17
