Kingsman IDV26 Instructions D'installation
Masquer les pouces
Voir aussi pour IDV26:
- Instructions d'installation (107 pages) ,
- Instructions d'installation (110 pages)
Table des Matières
Publicité
Liens rapides

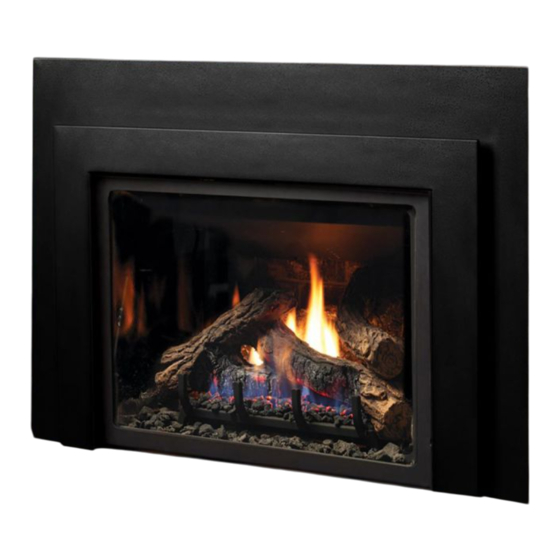

Appareil de chauffage à gaz encastrable pour pièce, avec évacuation directe.
Modèle IDV26 : Numéro de stock : IDV26N, IDV26LP, IDV26NE, IDV26LPE
largeur 33po x hauteur 19 1/2po x profondeur 14 1/4po (Composantes à l'intérieur)
largeur 28po x hauteur 19 1/2po x profondeur 14 1/4po (Composantes à l'extérieur)
Modèle IDV33 : Numéro de stock : IDV33N, IDV33NE, IDV33LP, IDV33LPE
Ouverture minimale requise pour foyer: largeur 26 ¼po x hauteur 21 3/8po x profondeur 14 3/8po
Modèle IDV36 : Numéro de stock : IDV36N, IDV36NE, IDV36LP, IDV36LPE
Ouverture minimale requise pour foyer: largeur 30 3/4po x hauteur 25 5/8po x profondeur 14 3/8po
Instructions d'installation
Ouverture minimale requise pour foyer:
Certifié ANSI Z21.88-2014 • CSA 2.33-2014
Certification enregistrée pour les États-Unis et le Canada
Cet appareil peut être installé dans une
maison préfabriquée (mobile) déjà installée à
demeure si les règlements locaux le
permettent.
Cet appareil doit être utilisé uniquement avec
le type de gaz indiqué sur la plaque
signalétique. Cet appareil ne peut être
converti à d'autres gaz, sauf si une trousse
de conversion est utilisée.
⚠
AVERTISSEMENT : Les foyers
encastrablesIDV26/ IDV33/IDV36 ont été
conçus pour être installés dans un foyer à
combustible solide qui a été installé selon
les codes du bâtiment local, national et
provincial et qui est fait de matériaux non
combustibles. Ne pas enlever les
matériaux réfractaires de la maçonnerie du
foyer à combustible solide.
Les foyers encastrables IDV26/IDV33/IDV36
ont été conçus pour être installés dans un
foyer à dégagement nul et à combustible
solide usiné. Il peut être nécessaire d'enlever
le registre, les doublures réfractaires, les
grilles, les portes vitrées et les pare-étincelles
et leurs rails. Le déflecteur de fumée doit être
enlevé dans la plus part des cas.
INSTALLATEUR : Laissez ce manuel
avec l'appareil.
CONSOMMATEUR : Gardez ce manuel
pour référence future.
Une division de R-CO. Inc.,
2340 avenue Logan,
Winnipeg, Manitoba, Canada, R2R 2V3,
tél. : (204) 632-1962
Imprimé au Canada, le 4 juin 2015
No de pièce 26IDV-MANFR14
