2. Modifier et activer le code
a.) Sur l'écran d'affichage on peut lire „Cod OFF"
Régler sur „Cod ON" moyennant la bascule de la gâchette du
-
pistolet (pour la manière de procéder suivante voir pt. 2b)
b.) Sur l'écran d'affichage on peut lire „Cod ON"
Passer à „CYC___?" moyennant la touche de mode de
-
fonctionnement . Le cycle CYC... indique, combien de fois
l'appareil était connecté sans devoir entrer un code
Régler le nombre de cycles moyennant la bascule de la
-
gâchette du pistolet
Appuyer sur la touche de mode de fonctionnement
-
ce que „Cod ?-- " apparaisse sur l'écran d'affichage
Entrer le nouveau code à chiffres
-
w Régler entre 0-9/A-H moyennant la bascule de la gâchette
du pistolet
w Confirmer le chiffre moyennant la touche de mode de
fonctionnement
w Répéter le processus deux fois pour régler le nouveau
code
Appuyer sur la bascule de la gâchette du pistolet
-
Sur l'écran d'affichage apparaît „Cod _-_"
-
Entrer encore une fois le nouveau code en tant que contrôle
-
w Régler le chiffre moyennant le régulateur I
w Confirmer le chiffre moyennant la touche de mode de
fonctionnement
w Répéter le processus deux fois pour régler le nouveau
code
w Lors de la troisième confirmation le code est automa-
tiquement mémorisé
Remarque! Quand un code erroné est entré trois fois
(ERR), l'installation passe automatiquement sur „LOC".
Vous devez déconnecter la machine et répéter tout le
processus!
La machine et prête à souder
-
3. Désactiver le code
Sur l'écran d'affichage on peut lire „Cod OFF"
-
Passer à „Cod OFF" moyennant la bascule de la gâchette du
-
pistolet
Passer à „PRO" moyennant la touche
-
Par l'appui sur la bascule le code actuel est désactivé
-
La machine est prête à souder
-
Important! A partir de maintenant le code est de nouveau 321!
Mise en service de l'appareil avec serrure à code activée
Connecter l'interrupteur principal de service
-
d'affichage apparaît l'invitation à entrer le numéro de code
(„Cod _?_")
Entrer le premier chiffre de la combinaison moyennant le
-
régulateur I
H
Confirmer le chiffre moyennant la touche de mode de fonction-
-
nement
Répéter le processus encore deux fois
-
L'appareil est prêt à souder
-
NIVEAU DE PARAMÈTRES CA P3
(seulement avec des appareils CA)
Sélectionner les paramètres moyennant la touche de sélection de
mode de fonctionnnement
modifier leur valeur moyennant la bascule de la gâchette du
pistolet.
ACF fréquence CA
-
POS demi-onde positive (tri, SIN, rEC, OFF)
-
seulement avec TIG
nEG demi-onde negative (tri, SIN, rEC, OFF)
-
seulement avec TIG
PRO Programme, Mémorisation des paramètres réglés en
-
poussant la gâchette du pistolet.
[tri (=triangle), SIN (=sinus), rEC (=rectangle)]
SYn Fonction de synchrone (ON/OFF)
-
H
ou
- sur l'écran
ou la touche de sélection
(avec électrode et TIG) 40-100 Hz
SERVICE DE TÉLÉCOMMANDE GÉNÉRAL
Une télécommande est utile partout où les paramètres de soudage
doivent se régler directement au poste de travail. La commande à
distance est connectée électriquement avec la source de courant
par des câbles spéciaux de commande à distance dans les
longueurs de 5m ou 10m
Les suivants types de commandes à distance peuvent être
choisis:
- Commande à distance de TIG et
jusqu'à
soudage manuel à l'électrode enrobée (CA).......... TR53mc
- Commande à distance de soudage manuel à
l'électrode enrobée et TIG (CC).............................. TPmc
- Commande à distance de soudage manuel à
l'électrode enrobée et CEL (DC)............................ TPmcCEL
- Commande à distance d'impulsions TIG (CA/CC). TR50mc
- Commande à distance de pointage TIG (CC)........ TR51mc
- Commande à distance TIG à pédale (CA/CC)....... TR52mc
COMMANDE À DISTANCE C.A. TR 53MC
- Commande à distance spéciale du lieu de travail pour le
soudage TIG C.A.
- Possibilité de réglage externe du courant de soudage I
balance C.A. et fréquence C.A.

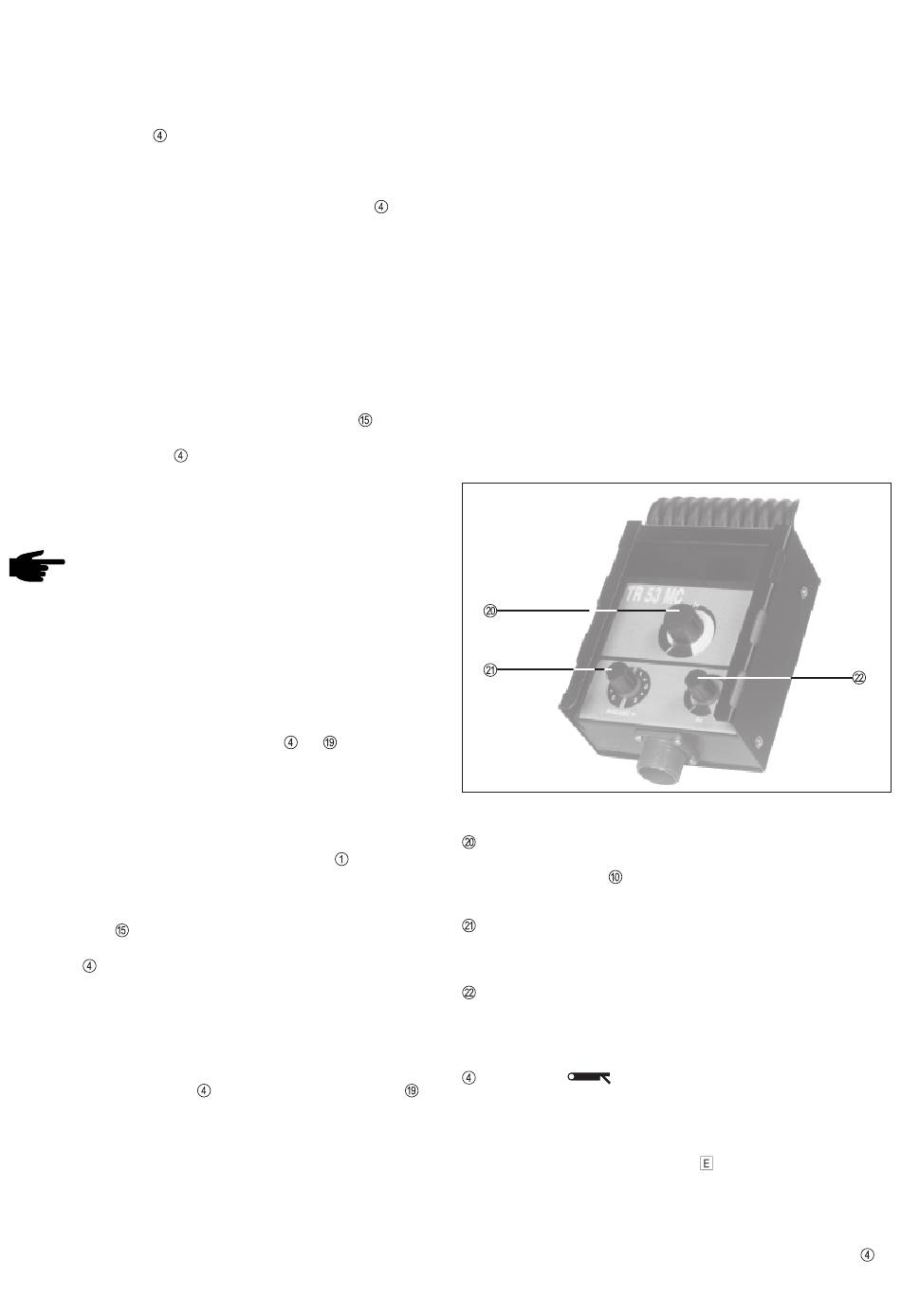

Fig.11 Commande à distance C.A. TR 53mc
RÉGULATEUR DE COURANT PRINCIPAL I
- Réglage continu du courant de soudage
- L'affichage DEL
la torche
RÉGULATEUR DE BALANCE
- Modification de la demi-onde positive et négative dans la
zone de soudage manuel à l'électrode enrobée et TIG C.A.
RÉGULATEUR de la fréquence de l'arc CA~ (Hz)
- Modification de la concentration de l'arc électrique
Important! Utilisé la télécommande TR53mc pour le soudage
manuel à l'électrode enrobée (touche de mode de fonctionnement
en position
et
periode Hot-Start et de Dynamique réglées sur l'appareil sont
valables.
Raccord de commande à distance
- Raccorder la prise de raccord
moyennant le câble de la commande à distance avec la prise
de la commande à distance manuelle.
- Brancher du bon côté les connexions embrochables et visser
les collerettes de fixation jusqu'à l'arrêt.
- Sélectionner par la touche de mode de fonctionnement
bonne position suivant le mode de fonctionnement
12
est allumé après appui sur la gâchette de
). Les valeurs de Courant Hot-Start, de
de la source de courant
,
H
H
la
