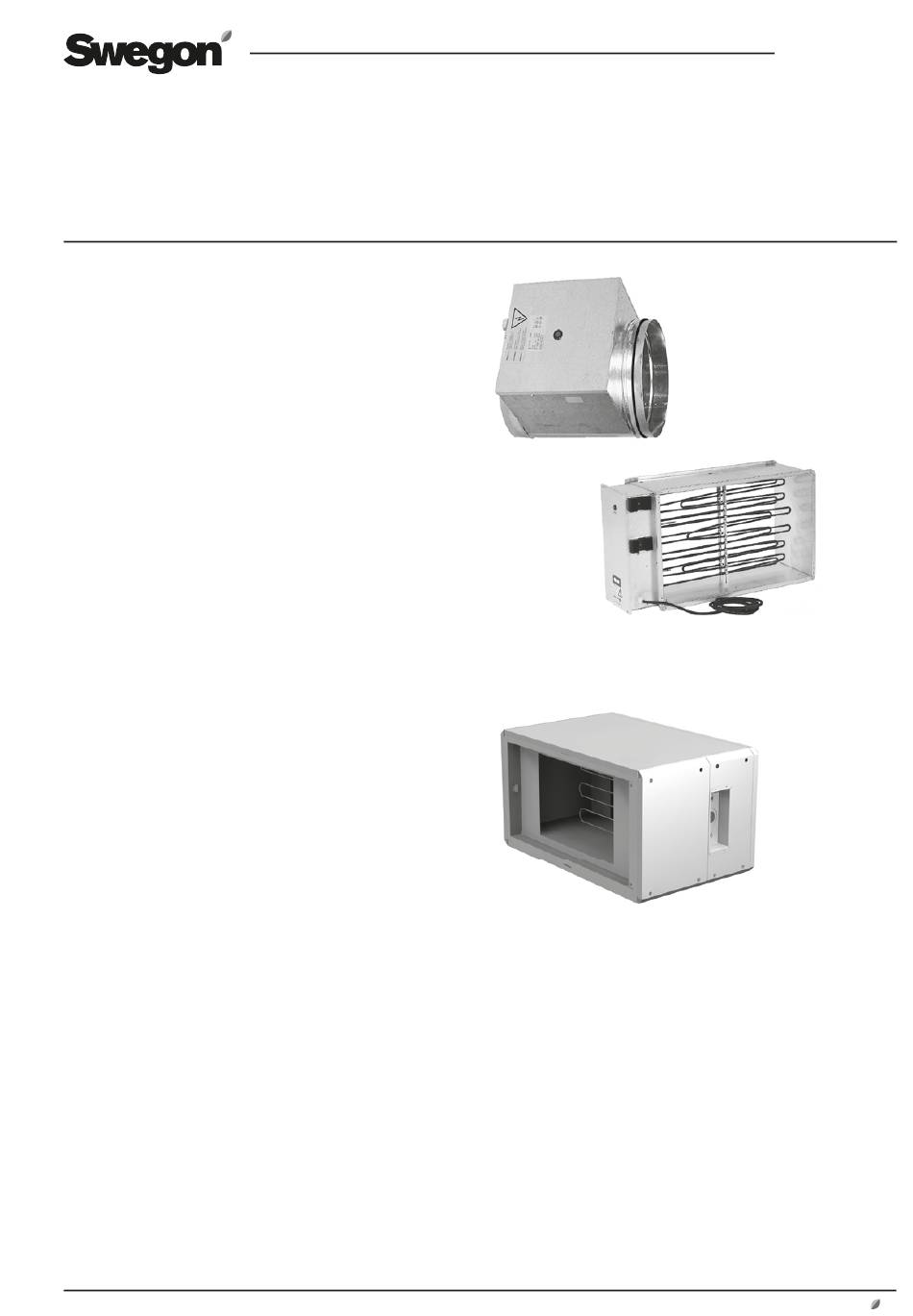

Instructions d'installation de la batterie
de chauffage él. TBLE/TCLE
GOLD/COMPACT
1. Généralités

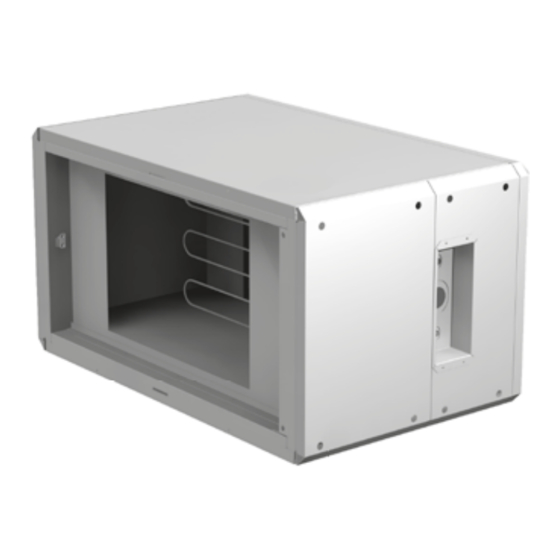

La batterie électrique TBLE/TCLE assure le post-chauffage
de l'air entrant.
La batterie TBLE/TCLE existe en plusieurs variantes de
puissance.
L'équipement électrique est conforme aux dispositions de
la norme de sécurité IP43.
2. Maintenance
Les installations à batterie électrique sont sensibles aux
variations du débit. Inspecter fréquemment les fi ltres et
batteries électriques pour vérifi er s'il convient de les rem-
placer ou de les nettoyer.
Nettoyer les batteries électriques uniquement à l'aide d'un
aspirateur, d'une brosse souple ou d'air comprimé, en
souffl ant à contresens du débit habituel.
Sous réserve de modifi cations sans avis préalable.
TBLE
TCLE
FR.TBLE.170912
www.swegon.com
1
Publicité
Table des Matières
Manuels Connexes pour Swegon TBLE
Sommaire des Matières pour Swegon TBLE
- Page 1 él. TBLE/TCLE GOLD/COMPACT 1. Généralités La batterie électrique TBLE/TCLE assure le post-chauffage de l'air entrant. La batterie TBLE/TCLE existe en plusieurs variantes de puissance. L'équipement électrique est conforme aux dispositions de la norme de sécurité IP43. 2. Maintenance Les installations à...
-
Page 2: Fonctionnement
FR.TBLE.170912 4. Fonctionnement 3. Installation La batterie électrique TBLE/TCLE possède un thyristor inté- Pour l’installation de batteries de chauffage dans les gré. Ce thyristor est commandé par un signal 10 V pause/ gaines, voir les instructions à la rubrique: Instructions impulsion ou un signal 0-10 V provenant de la CTA. -
Page 3: Connexions Électriques
2 X 400V Type Capacité Alimentation él. Intens. Fusible Signal/nombre d’étages* COMPACT 02-03 TBLE-3-000-025-030-1 3,0 kW 2 X 400V + terre 7,5 A 10 A P-P/T GOLD RX/PX/SD 04 - 05 TBLE-3-000-031-030-1 3 kW 2 X 400V + terre 7,5 A... - Page 4 P-P/T GOLD RX/PX/SD 08 Câble de commande (com- GOLD LP 05/ plètement câblé) COMPACT LP 05 Pour batteries de chauffage à TBLE-4-000-040-06-1 6,0 kW 3X400V+N+terre 8,7 A 10 A P-P/T raccords circulaires TBLE-4-000-040-12-1 12,0 kW 3X400V+N+terre 17,3 A 20 A...
- Page 5 FR.TBLE.170912 3 X 400V Type Capacité Alimentation él. Intens. Fusible Signal/nombre d’étages* Régulateur, batterie de chauffage électrique 25-30 TBLE-4-120-050-12-1 12 kW 3x400V+N+terre 17,3A P-P/T TBLE-4-120-050-20-1 20 kW 3x400V+N+terre 28,9A P-P/T TBLE-4-120-050-27-1 27 kW 3x400V+N+terre 39,0A P-P/T TBLE-4-120-050-34-1 34 kW 3x400V+N+terre 49,1A 0-10 V/T+1 étage...
- Page 6 100 A 0-10 V/T+2 étages TBLE-4-240-120-100-1 100 kW 3X400V+N+terre 145,0 A 160 A 0-10 V/T+3 étages TBLE-4-240-120-150-1 150 kW 3X400V+N+terre 2x109,0A 2x125 A 0-10 V/T+5 étages TBLE-4-240-120-190-1 190 kW 3X400V+N+terre 2x138,0A 2x160 A 0-10 V/T+7 étages TCLE-1-120 50 kW 50 kW...
- Page 7 Type Capacité Alimentation él. Intens. Fusible Signal/nombre d’étages* chauffage électrique COMPACT 02-03 TBLE-3-000-025-030-2 3,0 kW 3 X 230V + terre 7,5 A 10 A P-P/T GOLD RX/PX/SD 04-05 TBLE-3-000-031-030-2 3 kW 3 X 230V + terre 7,5 A 10 A...
- Page 8 70 kW 3 X 230V + terre 176,0 A 200 A 0-10 V/T+4 étages TBLE-4-240-120-100-2 97,6 kW 3 X 230V + terre 2x124,0 A 2x125 A 0-10 V/T+7 étages TBLE-4-240-120-150-2 150 kW 3 X 230V + terre 4x95,0 A 4x100 A 0-10 V/T+15 étages...
