Élément
8
9
10
11
12
Codes des voyants des ports réseau

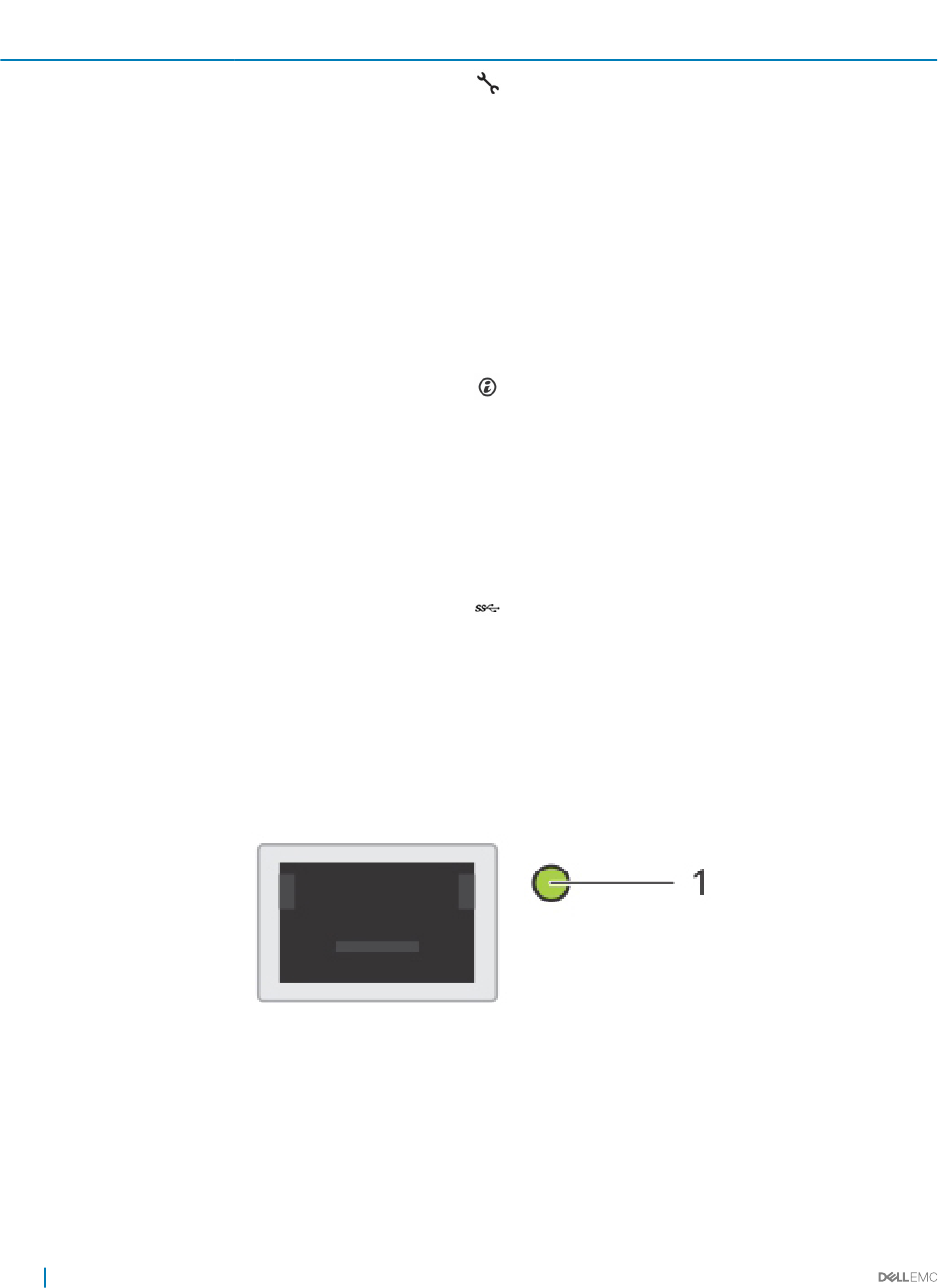

Figure 3. Voyants LAN sur la carte QSFP
1 Voyant de liaison
10 Présentation du système PowerEdge C6420
Voyant, bouton ou connecteur
Port USB micro direct iDRAC
Logement de carte OCP ou OPA S.O.
Languette rétractable EST
Voyant et bouton d'identifiant
système
Ports USB 3.0 (2)
Icon
S.O.
Description
Permet de connecter un appareil
portable au traîneau.
Permet de connecter des cartes
d'extension OCP (Open
Compute Project) ou OPA
(Omni-Path Architecture). Pour
plus d'informations, voir la
section Caractéristiques
techniques.
Cet onglet contient les
étiquettes uniques de code de
service express, numéro de série
et adresse MAC.
Le système d'identification (ID)
est disponible sur le bouton
avant et arrière des systèmes.
Appuyez sur le bouton pour
identifier un système dans un
rack en allumant le bouton d'ID
du système. Vous pouvez
également utiliser le bouton d'ID
du système pour réinitialiser
l'iDRAC et l'accès aux du BIOS à
l'aide de l'étape via mode.
Les ports USB sont 9 broches et
3.0 conforme à la norme. Vous
permet de connecter des
périphériques USB au système.
