N4+ – Panoramica macchina
4 PANORAMICA
MACCHINA
N4+ consente di lavorare pezzi grezzi di vari materiali,
per ottenere realizzazioni di alta qualità per il settore
odontotecnico. Per un elenco dei materiali lavorabili
con la macchina, consultare il software di produzione.
La macchina è progettata per la lavorazione a umido.
Durante la lavorazione a umido, gli utensili e i pezzi
grezzi vengono costantemente raffreddati dal refri-
gerante.

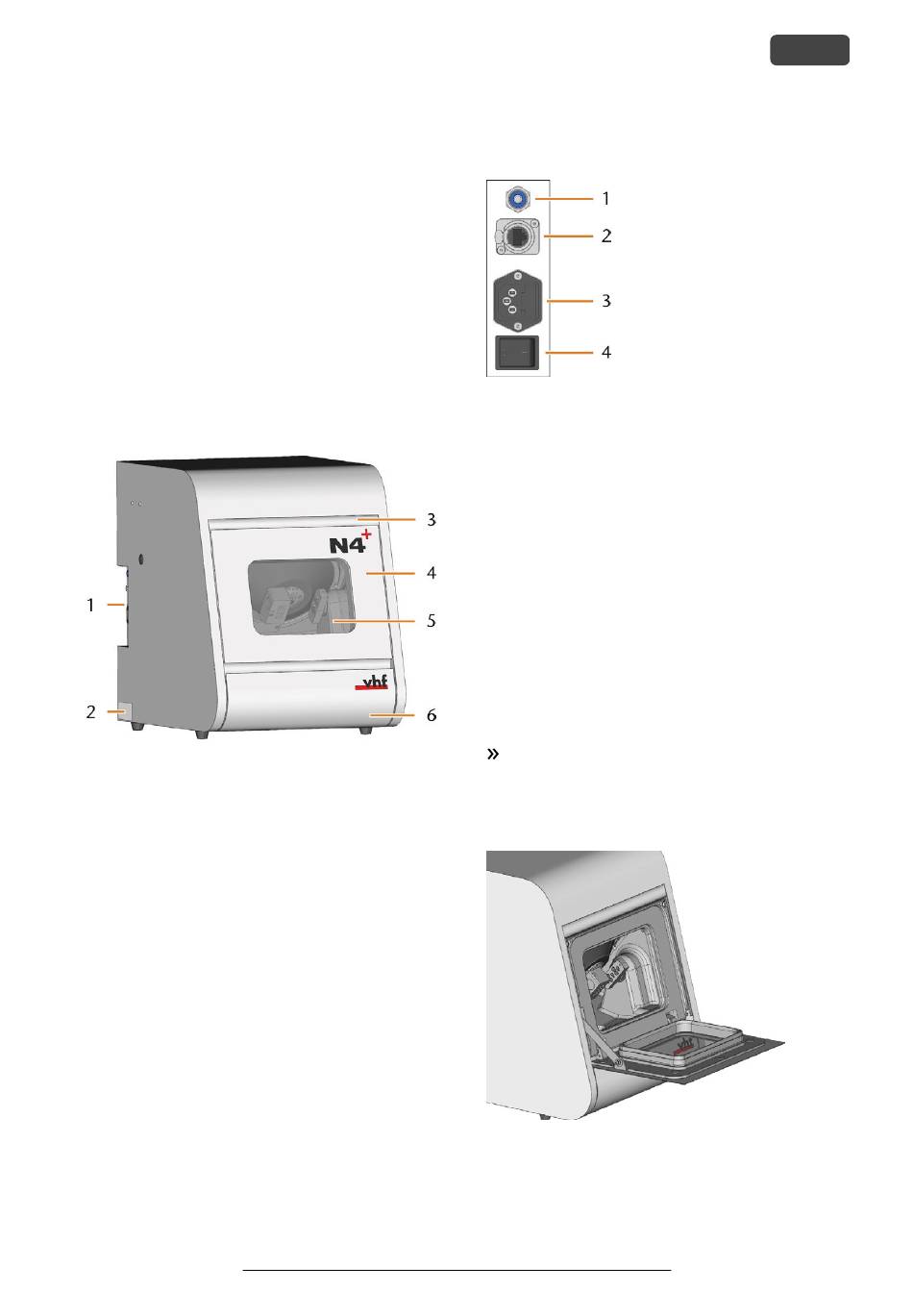

4.1 Lato anteriore della macchina

F . 1 L
IG ATO ANTERIORE DELLA MACCHINA
1. Pannello collegamenti e interruttore di alimentazione prin-
cipale sul retro
2. Targhetta di identificazione
3. Incavo di presa dello sportello del vano di lavoro

4. Sportello del vano di lavoro

5. Finestra d'ispezione del vano di lavoro
6. Cassetto del refrigerante

4.2 Pannello collegamenti

F
4.3 Sportello del vano di lavoro
Lo sportello del vano di lavoro chiude il vano di lavoro
e protegge l'operatore da lesioni durante il funzio-
namento. È possibile aprire e chiudere manualmente lo
sportello del vano di lavoro.
Non è possibile aprire lo sportello quando la macchina
è spenta o mentre gli assi si stanno muovendo.
F
Original Operating Instructions: N4+
Edizione: 16/12/2021
. 2 P
IG ANNELLO COLLEGAMENTI
1. Collegamento aria compressa (Raccordo ad innesto da 6
mm)
2. Porta di rete (Ethernet RJ-45)
3. Connessione di alimentazione incluso fusibile in vetro T6,3A
L250V
4. Interruttore principale
Per aprire o chiudere lo sportello del vano di lavoro,
tirarlo verso il basso o spingerlo verso l'alto con la
mano. Utilizzare l'impugnatura rientrata dello spor-
tello.
. 3 S
IG PORTELLO DEL VANO DI LAVORO
