3. Installation
1
Plaque de
séparation
2
Bouchon
3
Zone de
pression 2
4
Zone de
pression 1

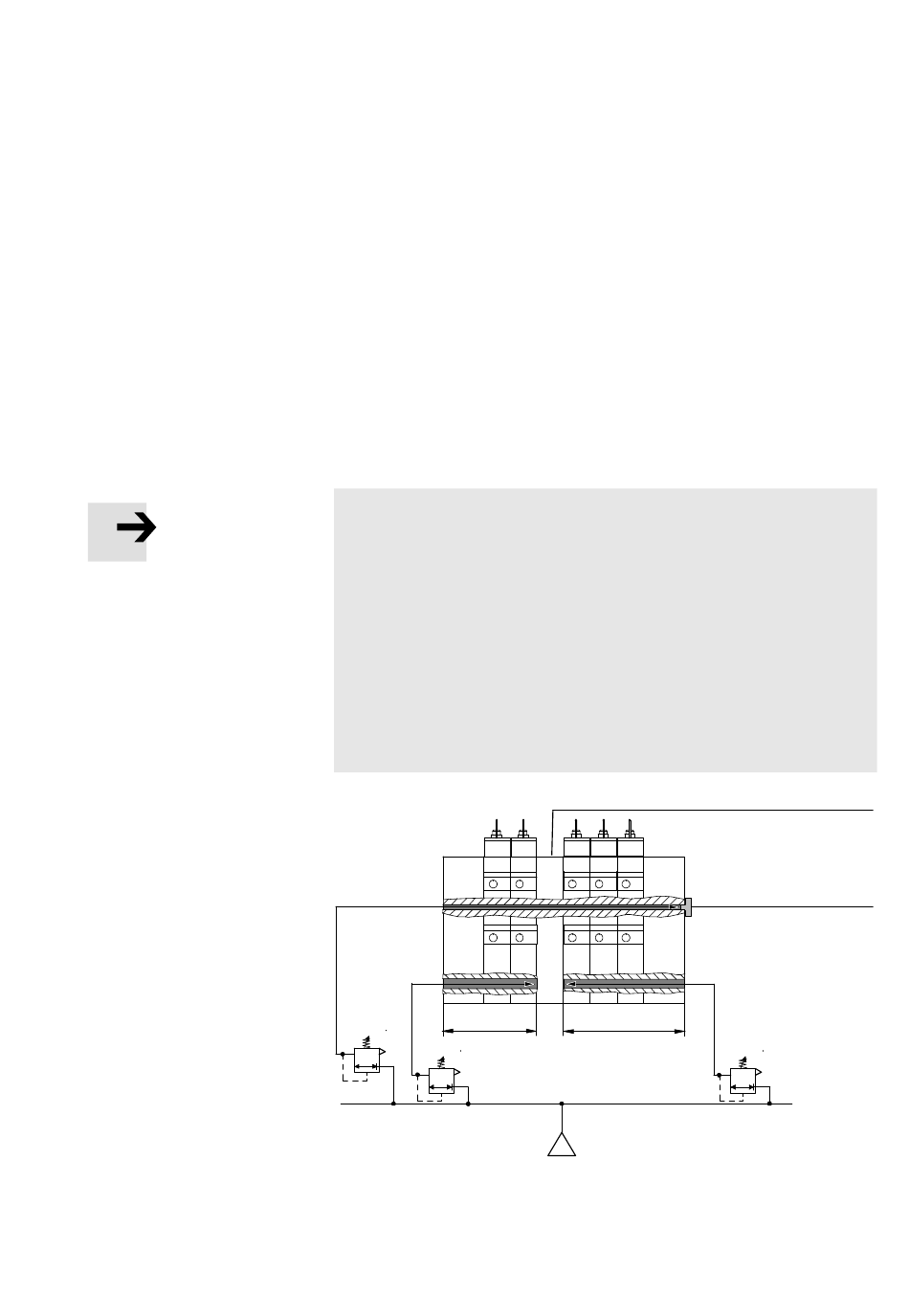

Fig. 3/3 : Alimentation en air de pilotage
Festo P.BE-CPV10-EX-VI-FR fr 1203d
Alimentation en air de pilotage externe
Si la pression d'alimentation de votre terminal de distribu-
teurs CPV10-EX-VI n'est pas comprise entre 3 et 8 bars, il faut
faire fonctionner le terminal avec de l'air de pilotage externe.
Dans ce cas, l'air de pilotage est amené de l'extérieur sur le
raccord 12/14 du terminal de distributeurs CPV10-EX-VI.
Plaques d'extrémités pour l'alimentation du terminal de
distributeurs CPV10-EX-VI en air de pilotage externe, voir
paragraphe B.2 "Aperçu des plaques d'extrémités".
Nota
Utiliser l'air de pilotage externe régulé (3 à 8 bars).
•
Cela permet un fonctionnement sans défaut et en toute
sécurité du terminal de distributeurs CPV10-EX-VI.
Veiller à ce que toutes les embases de distributeurs du
•
terminal CPV10-EX-VI soient alimentées en air de
pilotage externe régulé via des collecteurs sur un seul
point. Cela est valable également lorsque le terminal de
distributeurs CPV10-EX-VI comporte plusieurs zones de
pression (voir fig.).
4
3
1
2
3-11
