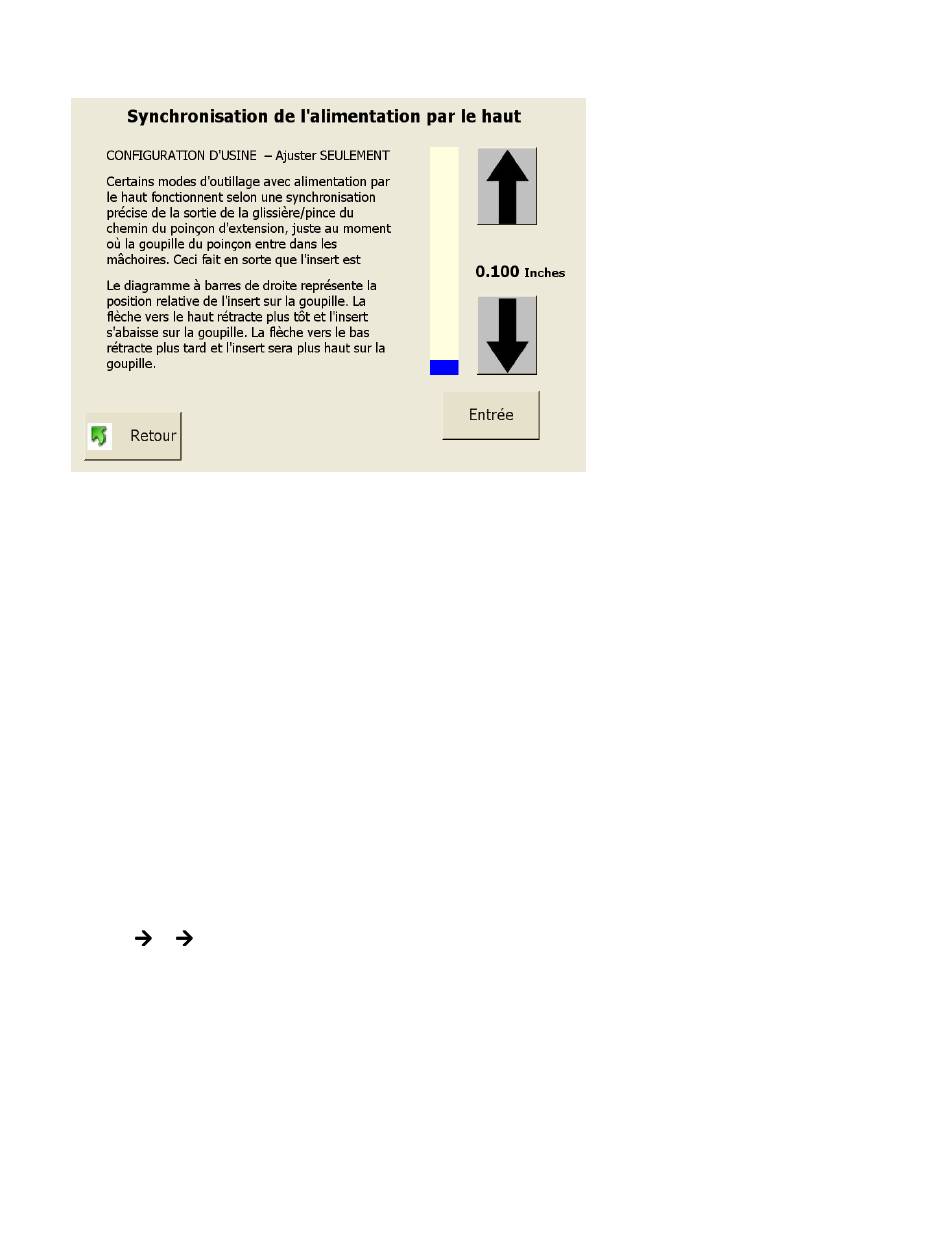

6.33 ECRAN POSITION D'ALIMENTATION PAR LE HAUT
Cet écran permet de régler la temporisation de la glissière d'alimentation par le haut en modes
automatique, écrous alimentés par le haut et colonnettes. Pendant la séquence écrous et
colonnettes alimentés par le haut, l'insert est saisi par le poinçon. Pour ce faire, le poinçon
descend et place une goupille sur le poinçon à travers le trou de l'insert. A mesure que la
goupille passe dans le trou, les mâchoires d'alimentation par le haut s'ouvrent et la glissière se
retire. La synchronisation de ce processus doit être relativement précise pour que l'insert puisse
être saisi correctement. Le réglage effectué à cet écran permet d'avancer ou de reculer
l'ouverture des mâchoires et le retrait de la glissière. L'emplacement idéal de l'insert se situe au
milieu de la goupille.
Le haut de la barre sombre indique la position relative de l'insert, non sa position actuelle.
[↑ ↑ ↑ ↑ ] – Amène l'emplacement relatif de l'insert plus haut sur la goupille. (Les mâchoires s'ouvrent
plus tard).
[↓ ↓ ↓ ↓ ] – Amène l'emplacement relatif de l'insert plus bas sur la goupille (Les mâchoires s'ouvrent
plus tôt).
[RETOUR] – Retour à l'écran Menu Maintenance.
à
6.28 Ecran Menu maintenance
Page 80 de 122
®
Copyright 2018 by PennEngineering
