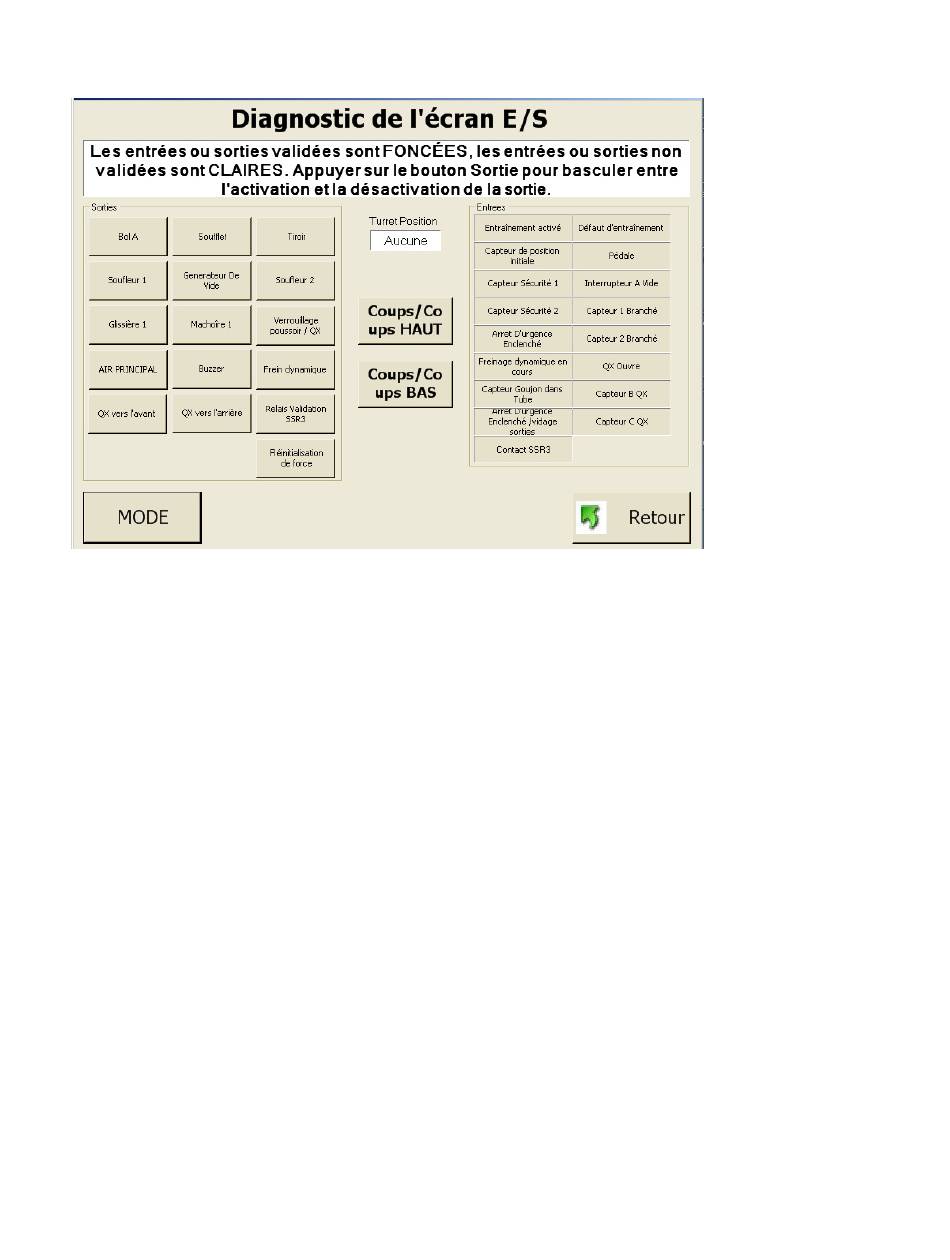

6.29 ECRAN CONTROLE DES ENTREES /SORTIES DU PLC
Cet écran permet de commander tous les signaux de sortie depuis le PLC. Chaque bouton de
sortie permet d'activer ou de désactiver un signal de commande de sortie. Les chiffres de petite
taille figurant à côté de chaque bouton correspondent à l'emplacement de sortie câblé. La vitesse
coup par coup du poinçon et la force peuvent également être réglées depuis cet écran.
[SIGNAUX D'ENTREE] – Chaque affichage indique l'état d'une entrée. Si le bouton est de
couleur foncé, un signal est présent sur l'entrée correspondante.
[SIGNAUX DE SORTIE] – Chaque bouton commande une sortie ; si le bouton est sombre, le
signal de sortie est en marche (ON). Certains boutons sont verrouillés afin de fonctionner
correctement et sans danger. Pressez un bouton clair pour activer une sortie (ON), un bouton
sombre pour désactiver une sortie (OFF).
Il existe une exception au fonctionnement des boutons de sortie décrit ci-dessus :
[SOUFFLETTE] - La sortie de la commande de la soufflette fonctionne sous presque trois
états.
Toujours en MARCHE -
Cycle clignotant MARCHE/ARRET - Cycle pour le mode d'alimentation des écrous
Toujours à l'ARRET -
Le bouton d'exception. Si vous pressez le bouton clair, la sortie est tour à tour activée et
désactivée, simulant le cycle du programme pour les modes d'alimentation d'écrous. Si vous
pressez le bouton de cycle, la sortie reste activée continuellement, simulant le cycle du
programme pour les modes d'alimentation de goujons. Si vous pressez le bouton sombre, la
sortie est désactivée.
Copyright 2018 by PennEngineering
Cycle pour le mode d'alimentation des goujons
Soufflette à l'ARRET
®
Page 74 de 122
