Mode d'emploi DSEplus 5192 / 5193 / 5192 TLC
4 Mise en service | 4.1 Montage et raccordement
4.1.3 Brancher les instruments

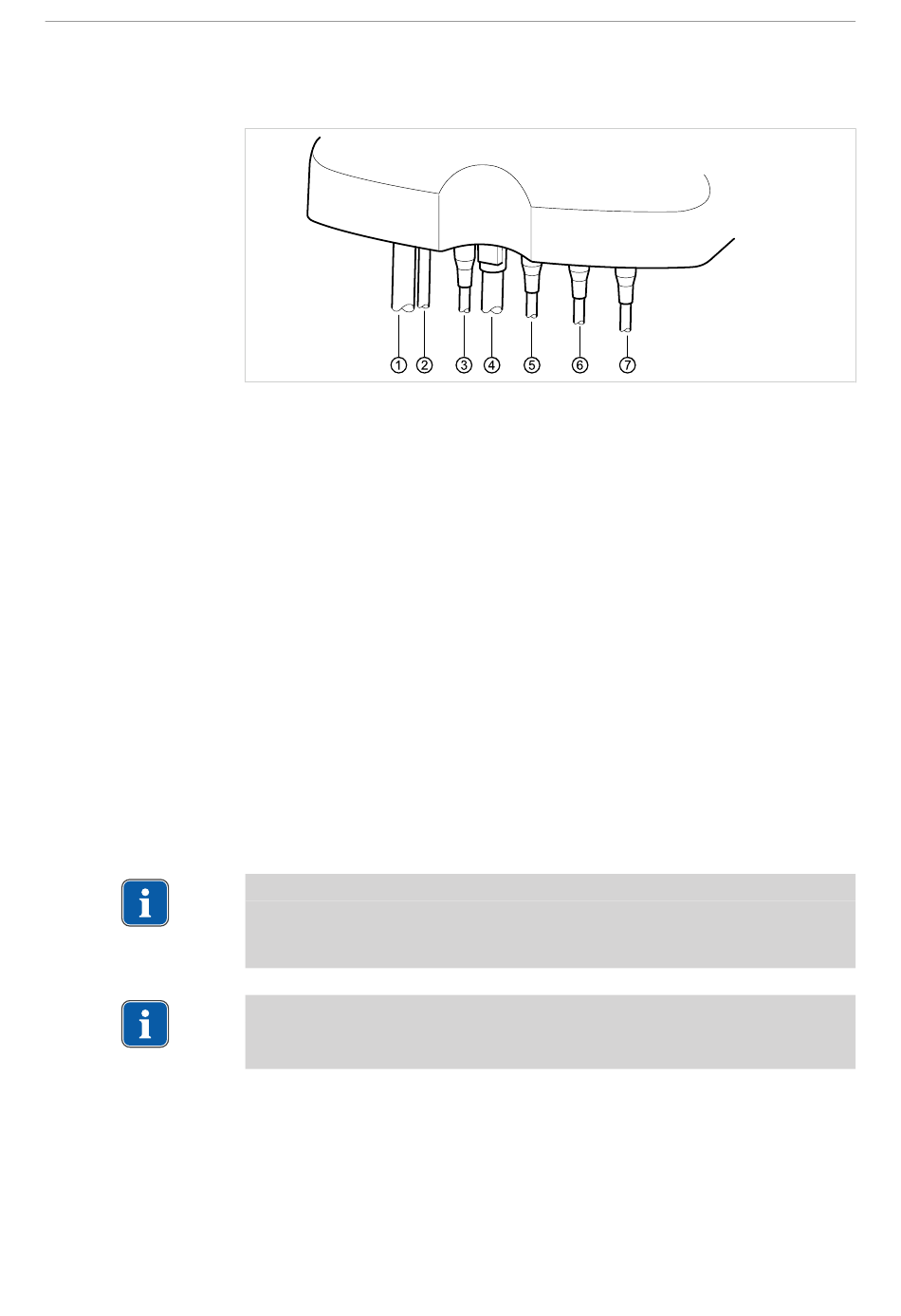

① Grand tuyau d'aspiration
② Petit tuyau d'aspiration (si disponible)
③ Satelec Mini DEL ou deuxième serin‐
gue (si disponible)
④ Rhéostat au pied
Affectation des instruments :
▪ DSEplus 5192 : uniquement des instruments à fonctionnement pneumatique
▪ DSEplus 5192 TLC : instruments à fonctionnement pneumatique et moteur
électrique INTRA LUX, moteur KL 702/703
▪ DSEplus 5193 : instruments à fonctionnement pneumatique et moteurs électri‐
ques INTRA LUX, moteur KL 701/702/703 et pièce à main de laboratoire K4/K5
Au maximum 2 instruments rotatifs peuvent être reliés à l'unité. Ils peuvent être
présélectionner via l'élément de commande DSEplus. Sur DSEplus 5193, la pièce
à main de laboratoire peut également être raccordée.
Indication
L'affectation au choix d'un raccord pour instrument avec moteur PIEZOlux ou IN‐
TRA LUX KL 701/702/703 n'est pas possible. Lors d'une préparation intégrée, le
raccord correspondant peut également accueillir un instrument à air.
Indication
Sur le DSEplus 5193, il est possible de modifier la programmation des touches de
présélection pour les instruments raccordés.
Voir également : 5.4.2 Changement de programmation des touches de présélection
des instruments - DSEplus 5193, Page 30
⑤ Seringue à trois fonctions
⑥ Tuyau de turbine, deuxième tuyau
moteur ou tuyau de détartreur (si dis‐
ponible)
⑦ Tuyau moteur KL, tuyau de turbine,
tuyau de détartreur (si disponible) ou
connexion de tuyau pour ELECTRO‐
torque TLC (uniquement DSEplus
5192 TLC)
