Manuels Connexes pour Riello 40 FS20D
Sommaire des Matières pour Riello 40 FS20D

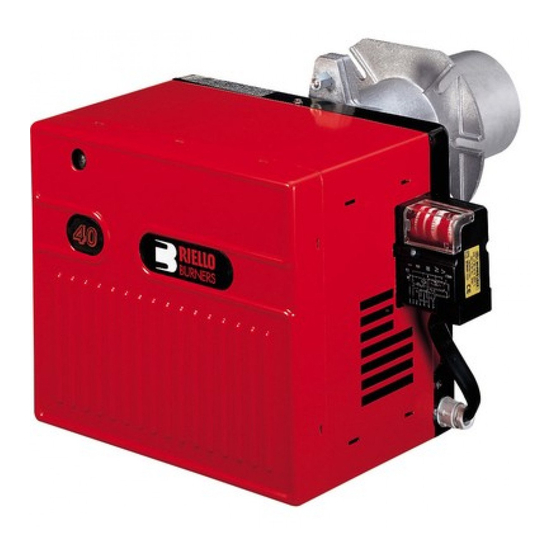

- Page 1 Instructions pour l'installation, l'utilisation et l'entretien Brûleur gaz à air soufflé Fonctionnement à deux allures CODE MODÈLE TYPE 3759105 RIELLO 40 FS20D 591M 20063654 (4) - 10/2018...
- Page 2 Traduction des instructions originales...
-
Page 3: Table Des Matières
Index Déclarations....................................3 Informations et avertissements généraux ..........................4 Informations sur le manuel d'instructions ........................4 2.1.1 Introduction.................................. 4 2.1.2 Dangers de caractère générique..........................4 2.1.3 Autres symboles................................4 2.1.4 Livraison de l'équipement et du manuel d'instructions correspondant ................ 5 Garantie et responsabilité... - Page 4 Index 7.2.1 Fréquence d'entretien ..............................23 7.2.2 Test de sécurité - avec alimentation en gaz fermée ....................23 7.2.3 Contrôle et nettoyage..............................23 7.2.4 Composants de sécurité ............................24 Ouverture du brûleur ..............................25 Inconvénients - Causes - Remèdes............................26 Diagnostic des causes de dysfonctionnement ......................26 8.1.1 Déblocage de la boîte de contrôle ..........................26 8.1.2...
-
Page 5: Déclarations
La qualité est garantie grâce à un système de qualité et de gestion certifié conforme à ISO 9001:2015. Legnago, 21.04.2018 Directeur Général Directeur Recherche et Développement RIELLO S.p.A. - Direction Brûleurs RIELLO S.p.A. - Direction Brûleurs Ing. U. Ferretti Ing. F. Comencini... -
Page 6: Informations Et Avertissements Généraux
Informations et avertissements généraux Informations et avertissements généraux Informations sur le manuel d'instructions 2.1.1 Introduction ATTENTION ORGANES EN MOUVEMENT Le manuel d'instructions fourni avec le brûleur: Ce symbole fournit les indications pour éviter le il est une partie intégrante et fondamentale du produit et ne rapprochement des membres à... -
Page 7: Livraison De L'équipement Et Du Manuel D'instructions Correspondant
Informations et avertissements généraux Le fournisseur de l'équipement doit informer l'utilisateur avec 2.1.4 Livraison de l'équipement et du manuel précision sur les points suivants: d'instructions correspondant – l'utilisation de l'équipement; Lors de la livraison de l'appareil, il faut que: –... -
Page 8: Sécurité Et Prévention
Sécurité et prévention Sécurité et prévention Avant-propos Les brûleurs ont été conçus et réalisés conformément aux le type et la pression du combustible, la tension et la fréquence normes et directives en vigueur, en appliquant les règles tech- du courant électrique d'alimentation, le débit maximum et mini- niques de sécurité... -
Page 9: Description Technique Du Brûleur
1/230/50 DÉSIGNATION DE BASE DÉSIGNATION ÉTENDUE Modèles disponibles Désignation Alimentation électrique Code RIELLO 40 FS20D 1/230/50 3759105 Tab. A Catégories du brûleur - Pays de destination Pays de destination Catégorie du gaz SE - FI - AT - GR - DK - ES - GB - IT - IE - PT - IS - CH - NO 2ELL (43,46 ÷... -
Page 10: Données Techniques
Description technique du brûleur Données techniques Modèle RIELLO 40 FS20D Type 591 M 58/81 220 Puissance thermique (Hi) min. - max. 50.000/70.000 189.000 kcal/h Pci 8 12 kWh/m – 7.000 10.340 kcal/m Combustible Famille 2 Pression: min. 24 mbar – max. 360 mbar... -
Page 11: Plage De Puissance
Description technique du brûleur Plage de puissance La puissance du brûleur doit être choisie dans la zone du La plage de puissance (Fig. 2) a été mesurée à diagramme (Fig. 2). une température ambiante de 20 °C, à une pres- sion barométrique de 1013 mbar (environ 0 m au- ATTENTION dessus du niveau de la mer) et avec la tête de... -
Page 12: Description Du Brûleur
Description technique du brûleur Description du brûleur 20065536 Fig. 4 Volets d'air 13 Prise de pression (+) Vis de fixation de volet 14 Tête de combustion Prise de pression (-) 15 Électrode-sonde Vis de fixation de capot 16 Coude pour rampe gaz Pressostat air 17 Fixations de câbles Moteur... -
Page 13: Boîte De Contrôle (Rmg88.62C2)
ATTENTION La boîte de contrôle est un dispositif de sécurité! Éviter de l'ouvrir, de la modifier ou de forcer son fonctionnement. Riello S.p.A. décline toute res- ponsabilité pour tout éventuel dommage dû à des interventions non autorisées! Toutes les interventions (opérations de montage, installation et assistance, etc.) doivent être réalisées par personnel qua-... -
Page 14: 4.11 Servomoteur Du Volet D'air
Description technique du brûleur 4.11 Servomoteur du volet d'air Remarques importantes Pour éviter des accidents et des dommages matériels ou environnementaux, se tenir aux prescriptions suivantes! ATTENTION Éviter d'ouvrir, modifier ou forcer les action- neurs. Toutes les interventions (opérations de montage, installation et assistance, etc.) doivent être réalisées par personnel qua- lifié. -
Page 15: Installation
Installation Installation Indications concernant la sécurité pour l'installation Après avoir nettoyé soigneusement tout autour de la zone où le L'installation du brûleur doit être effectuée par le brûleur doit être installé et à avoir bien éclairé le milieu, effectuer personnel autorisé, selon les indications repor- les opérations d'installation. -
Page 16: Contrôles Préliminaires
Installation Contrôles préliminaires 5.4.1 Contrôle de la fourniture L’absence de plaque d’identification ou le fait de l’enlever ou de l’altérer ne permet pas d’identifier Après avoir déballé tous les éléments, contrôler correctement le brûleur et rend les opérations leur bon état. ATTENTION d’installation et d’entretien difficiles et/ou dange- En cas de doute, ne pas utiliser le brûleur et... -
Page 17: Fixation Du Brûleur À La Chaudière
Installation Fixation du brûleur à la chaudière Séparer la tête de combustion du reste du brûleur en enle- vant l'écrou 1) et en désolidarisant le groupe A)(Fig. 10). Prédisposer un système de levage adapté du brû- Fixer le groupe B)(Fig. 10) à la plaque 2) de la chaudière en leur. -
Page 18: Réglage De La Tête De Combustion
Installation Réglage de la tête de combustion Procéder comme suit pour le réglage: desserrer la vis A)(Fig. 12), déplacer le coude B) afin que le plan arrière du manchon C) coïncide avec l'encoche souhai- tée; visser la vis A). S7015 Exemple: Le brûleur est monté... -
Page 19: Alimentation En Gaz
Installation Pour le réglage du potentiel de la 1ère et 2ème al- Vis micrométriques lure, respecter les indications suivantes: – le rapport de potentiel entre 1ère et 2ème stade doit être au maximum de 1 : 2, si ce rap- ATTENTION port est dépassé, il faudra utiliser le contrôle d'étanchéité... -
Page 20: 5.10.2 Rampe Gaz
Installation 5.10.2 Rampe gaz Elle est fournie à part et pour son réglage voir les instructions qui l'accompagnent. Elle est homologuée d'après la norme EN 676 et est fournie sé- La combinaison rampe-brûleur est indiquée dans le Tab. F. parément du brûleur. Connexions Code Modèle... -
Page 21: Branchements Électriques
Installation 5.12 Branchements électriques 5.12.1 Informations sur la sécurité pour les branchements électriques Les branchements électriques doivent être effectués avec l'alimentation électrique coupée. Les branchements électriques doivent être effectués par du personnel qualifié, conformément aux normes en vigueur dans le pays de destination. Se référer aux schémas électriques. ... -
Page 22: 5.12.4 Schéma Électrique Standard
Installation 5.12.4 Schéma électrique standard RMG88.62C2 Fig. 20 20065533 Légende (Fig. 20) 5.12.5 Branchements électriques avec contrôle Servomoteur volet d'air d'étanchéité des soupapes (DUNGS VPS 504) Condensateur moteur Connecteur de sonde d'ionisation Électrode d'allumage Filtre Moteur du ventilateur Pressostat d'air Pressostat de gaz minimum Témoin de blocage (230V - 0,5A max.) Sonde d'ionisation... -
Page 23: Mise En Marche, Réglage Et Fonctionnement Du Brûleur
Mise en marche, réglage et fonctionnement du brûleur Mise en marche, réglage et fonctionnement du brûleur Indications concernant la sécurité pour la première mise en marche La première mise en marche du brûleur doit être Vérifier le bon fonctionnement des dispositifs de effectuée par du personnel habilité, selon les indi- réglage, de commande et de sécurité. -
Page 24: Séquence De Fonctionnement Du Brûleur
Mise en marche, réglage et fonctionnement du brûleur Séquence de fonctionnement du brûleur Normal Blocage pour allumage non effectué Thermostat Moteur Transf. d’allumage Vanne 1ère allure Flamme 1ère allure Vanne 2ème allure Flamme 2ème allure Blocage D4170 max. 3s max. 2 s 10 s max. -
Page 25: Entretien
Entretien Entretien Indications concernant la sécurité pour l'entretien L'entretien périodique est indispensable pour un bon fonctionne- Avant d'effectuer toute opération d'entretien, nettoyage ou ment, la sécurité, le rendement et la durée de vie du brûleur. contrôle: Il permet de réduire la consommation, les émissions polluantes et au produit de rester fiable dans le temps. -
Page 26: Composants De Sécurité
Entretien Ventilateur 7.2.4 Composants de sécurité Vérifier le positionnement correct du volet d'air. Les composants de sécurité doivent être remplacés selon le délai Vérifier qu'il n'y ait pas de poussière accumulée à l'intérieur du du cycle de vie indiqué dans le Tab. K. Les cycles de vie ventilateur et sur les palettes du rotor: cette poussière réduit le spécifiée, ne se réfèrent pas aux délais de garantie indiqués dans débit d'air et produit par conséquent une combustion polluante. -
Page 27: Ouverture Du Brûleur
Entretien Ouverture du brûleur Couper l'alimentation électrique du brûleur, en ap- puyant sur l'interrupteur général de l'installation. DANGER Fermer le robinet d'arrêt du combustible. DANGER Attendre le refroidissement total des composants en contact avec des sources de chaleur. Si l'entretien de la tête de combustion s'avère nécessaire, consul- ter les indications figurant au chapitre «Position de fonctionne- ment»... -
Page 28: Inconvénients - Causes - Remèdes
Inconvénients - Causes - Remèdes Inconvénients - Causes - Remèdes Diagnostic des causes de dysfonctionnement La boîte de contrôle fournie de série a une fonction de diagnostic La boîte de contrôle génère une série d’impulsions (toutes les se- qui permet de déterminer facilement les causes éventuelles d’un condes) qui se répète constamment toutes les 3 secondes. - Page 29 Inconvénients - Causes - Remèdes Pendant le programme de démarrage, les indications sont expli- quées dans le Tab. N. Signal Cause probable Aucun signal stable de flamme n'est relevé dans le temps de sécurité: 2 clignotements – panne de la sonde d'ionisation; ...
- Page 30 Inconvénients - Causes - Remèdes Signal Inconvénient Cause probable Remède conseillé 3 clignotements Le brûleur ne démarre Pressostat air en position de fonctionnement Régler ou remplacer pas et se met en sécuri- té Le brûleur démarre, puis Aucune commutation du pressostat air à cause de la pression d'air insuffisante: s'arrête et se met en sé- Pressostat d'air mal réglé...
- Page 31 Inconvénients - Causes - Remèdes Signal Inconvénient Cause probable Remède conseillé Le brûleur continue à ré- La pression du gaz en réseau est proche de la Réduire la pression d'intervention du péter le cycle de démar- valeur a laquelle le pressostat gaz minimum est pressostat de gaz de minimum.
- Page 32 Annexe - Accessoires Annexe - Accessoires Kit tête longue Longueur standard Longueur tête longue Brûleur Code (mm) (mm) RIELLO 40 FS20D 3000873 Cône flamme conique avec accroche flamme de turbulence Projection Brûleur Code (mm) RIELLO 40 FS20D + 23 3000919 Kit GPL Brûleur...
- Page 36 RIELLO S.p.A. I-37045 Legnago (VR) Tél.: +39.0442.630111 http:// www.riello.it http:// www.riello.com Sous réserve de modifications...
