Manuels Connexes pour Lincoln Electric SPEEDTEC 320CP
Sommaire des Matières pour Lincoln Electric SPEEDTEC 320CP

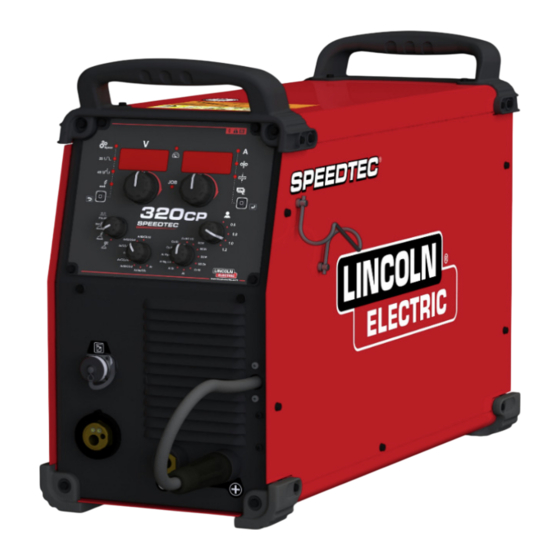

- Page 1 IM3075 04/2019 REV03 SPEEDTEC 320CP MANUEL D’UTILISATION FRENCH Lincoln Electric Bester Sp. z o.o. ul. Jana III Sobieskiego 19A, 58-263 Bielawa, Poland www.lincolnelectric.eu...
-
Page 2: Table Des Matières
12/05 MERCI d’avoir choisi la QUALITÉ Lincoln Electric. Vérifier que ni l’équipement, ni son emballage, ne sont endommagés. Toute réclamation pour matériel endommagé doit être immédiatement notifiée au revendeur. Noter ci-dessous toutes les informations nécessaires à l’identification de l’équipement. Le nom du modèle ainsi que les références et numéros de série figurent sur la plaque signalétique du produit. -
Page 3: Spécifications Techniques (K14168-1)
Spécifications techniques (K14168-1) PRIMAIRE Alimentation primaire 400 V +/-20% Fréquence d'alimentation primaire 50/60 Hz Consommation primaire efficace 12 A Consommation primaire maximum 18,7 A Fusibles primaire recommandés 16 A Gg Puissance apparente maximum 13,1 kVA Puissance active maximum 12,1 kW Puissance active en mode veille (IDLE) 26 W Efficacité... -
Page 4: Compatibilité Électromagnétique (Emc)
Si des perturbations électromagnétiques se produisent, l'opérateur doit mettre en place des mesures visant à les éliminer, avec l'aide de Lincoln Electric si besoin est. À condition que l’impédance du système à basse tension public au point de couplage habituel soit inférieure à 97 mΩ, cet équipement est conforme aux normes IEC 61000-3-11 et 61000-3-12 et peut être connecté... -
Page 5: Sécurité
à une détérioration de l’appareil ou à des blessures graves voire mortelles. Il est nécessaire de lire et de comprendre les explications des symboles de sécurité figurant ci-dessous. Lincoln Electric décline toute responsabilité en cas de détérioration due à une installation incorrecte, à un manque d’entretien ou à une utilisation anormale. - Page 6 SÉCURITÉ : cet équipement est conçu pour fournir de l’énergie électrique destinée à des opérations de soudage effectuées dans des environnements présentant un risque accru d’électrocution. LES BOUTEILLES DE GAZ PEUVENT EXPLOSER : n’utiliser que des bouteilles de gaz comprimé contenant le gaz de protection adapté...
-
Page 7: Instructions D'installation Et D'utilisation
Description Générale dans l’appareil. L’appareil possède un indice de protection IP23. SPEEDTEC 320CP est un kit de soudage manuel qui Veiller à ce qu'il ne soit pas mouillé et ne pas le permet: placer sur un sol humide ou détrempé. -
Page 8: Raccordement Torche
raccordement des fils de terre entre l’appareil et la valeur de consigne vitesse fil, limitée à 12 m/min. La source d’alimentation. Le poste de soudage SPEEDTEC consigne peut être modifiée à tout moment. La vitesse 320 CP ne peut être raccordé qu’à une prise est représentée sur la face avant du poste. -
Page 9: Fonctionnalites De La Face Avant
Instructions d'emploi Fonctionnalites de la face avant Afficheur gauche tension, Afficheur Droit : courant /vitesse fil/ épaisseur Affichage de sélection du mode soudage Bouton de sélection du mode soudage Commutateur de sélection procédé de soudage Voyant « mesure » identifiant les valeurs affichées (pré-affichage, soudage et post-soudage) Voyant «... -
Page 10: Calibrer Le Générateur Etape 1: Placer Le Sélecteur Sur La Position Setup
Choix fil, diamètre, gaz, procédé Calibrer le générateur A l’aide du commutateur correspondant, choisir la nature Etape 1: Placer le sélecteur sur la position SETUP du fil, le diamètre du fil, le gaz utilisé et le procédé. Le choix de la matière détermine les valeurs des et rentrer dans le setup COnFIG par appui sur le diamètres, gaz et procédés disponibles. - Page 11 Paramètres accessible dans le menu COnFIG Afficheur Afficheur droit Défaut Description gauche Configuration du groupe de refroidissement. 3 états possibles : - On Toujours actif, groupe fonctionne On -;OFF – Aut continuellement - OFF : Toujours désactivé, le groupe est désactivé - Aut : Mode automatique, Le groupe est piloté...
-
Page 12: Raccordements Des Éléments De Soudage
Mode gestion de programme du gaz et des métaux ne sont pas disponibles. Quand un programme sélectionné a été modifié, CITOSTEEL III 320C / CITOPULS III 320C permet de l'indicateur « JOB » clignote. créer, stocker et modifier jusqu'à 99 programmes de soudage directement sur le panneau avant depuis le Créer et enregistrer un programme: programme 01 jusqu’au programme 99. -
Page 13: Autres Commandes Et Caractéristiques
de tour vers la droite. Ne pas trop serrer. Pour une Le COOLARC 46 est alimenté par application en courant continu et polarité négative (DC source d’alimentation -), changer les branchements de câble sur l’appareil de soudage en utilisant une prise à 9 façon à... - Page 14 d’avoir une bonne pénétration de forme arrondie; de souder en toutes positions. Le short arc « doux » ou « lisse » (SA) Le short arc « doux » apporte une diminution très NOTE importante des projections en soudage des aciers au Les programmes CO utilisent automatiquement et carbone, ce qui entraîne une forte réduction des coûts...
- Page 15 Cycles de soudage avances Cycle 2 temps L’appui sur la gâchette provoque le dévidage, le pré gaz et l’établissement du courant de soudage. Lorsque l’on relâche la gâchette, le soudage s’arrête. Le cycle Hot Start est validé par le paramètre tHSOFF dans le sous-menu cycle général du SETUP .
- Page 16 En mode Lisse (arc court), la réduction du réglage fin permet de réaliser un mode de transfert plus dynamique et la possibilité de souder tout en réduisant l'énergie transportée au bain de soudage en raccourcissant la longueur de l'arc. Un réglage fin supérieur provoque une augmentation de la longueur de l'arc.
- Page 17 PULSE 0,6 mm 0,8 mm 1 mm 1,2 mm Steel CrNi AlSi AlMg 3,5 AlMg4,5 Mn AlMg5 Cupro SI Cupro Alu SD 200 SD 400 NOTE Pour tout autre synergie, veuillez contacter notre agence commerciale la plus proche. TABLE DES GAZ TABLE DES GAZ Description sur le Description sur le...
-
Page 18: Procédure De Dépannage
Procédure de dépannage Les interventions faites sur les installations électriques doivent être confiées à des personnes qualifiées. CAUSES REMEDES GENERATEUR SOUS TENSION ET AFFICHEURS DE FACE AVANT ETEINTS Alimentation du générateur VERIFIER L’ALIMENTATION RESEAU (ENTRE CHAQUE PHASE) AFFICHAGE DU MESSAGE E01-ond APPUYER SUR OK POUR ACQUITTER LE DEFAUT. - Page 19 AFFICHAGE DU MESSAGE E-71-PRO-DIA-MET-GAS Sélecteur HMI PROCESS-DIAMETER-METAL-GAS en Tourner le sélecteur pour déverrouiller, et appeler le service défaut après vente si toujours en défaut AFFICHAGE DU MESSAGE StE PUL Reconnaissance onduleur en défaut Appeler le service après vente AFFICHAGE DU MESSAGE I-A-MAHX Courant maximum délivrable par le générateur atteint Réduire la vitesse fil ou la longueur d’arc.
-
Page 20: Généralités
instables, le réglage des paramètres étant par ailleurs Maintenance normal. Généralités Galets et guides fils Deux fois par an, en fonction de l'utilisation du dispositif, ACCESSOIRES ASSURENT, DANS inspecter ce qui suit : CONDITIONS D’UTILISATION NORMALES, propreté de la source d'alimentation SERVICE PROLONGE AVANT DE NECESSITER ... - Page 21 Transport & Levage AVERTISSEMENT La chute du matériel risque d’occasionner des blessures et d’endommager l’appareil. Lors du transport et du levage avec une grue, respecter es règles suivantes : Le Poste de Soudage n’inclut pas le boulon à œil qui peut être utilisé...
-
Page 22: Deee
Cette liste de pièces de rechange ne vaut que pour les appareils dont le numéro de code figure ci-dessous. Pour toute pièce dont la référence n'est pas indiquée, contacter le service après-vente de Lincoln Electric. Utiliser la vue éclatée et le tableau de références des pièces ci-dessous pour déterminer l’emplacement de la pièce en fonction de la référence de votre équipement. -
Page 23: Accessoires
Accessoires K14105-1 COOLARC 46 W000275904 TÉLÉCOMMANDE (10 m, commande WFS et V) K10158-1 ADAPTATEUR POUR BOBINE TYPE B300 LINC GUN™ W10429-24-3M LGS2 240 G-3.0M MIG GUN AIR REFROIDI W10429-24-4M LGS2 240 G-4.0M MIG GUN AIR REFROIDI W10429-24-5M LGS2 240 G-5.0M MIG GUN AIR REFROIDI W10429-25-3M LGS2 250 G-3.0M MIG GUN AIR REFROIDI W10429-25-4M...
