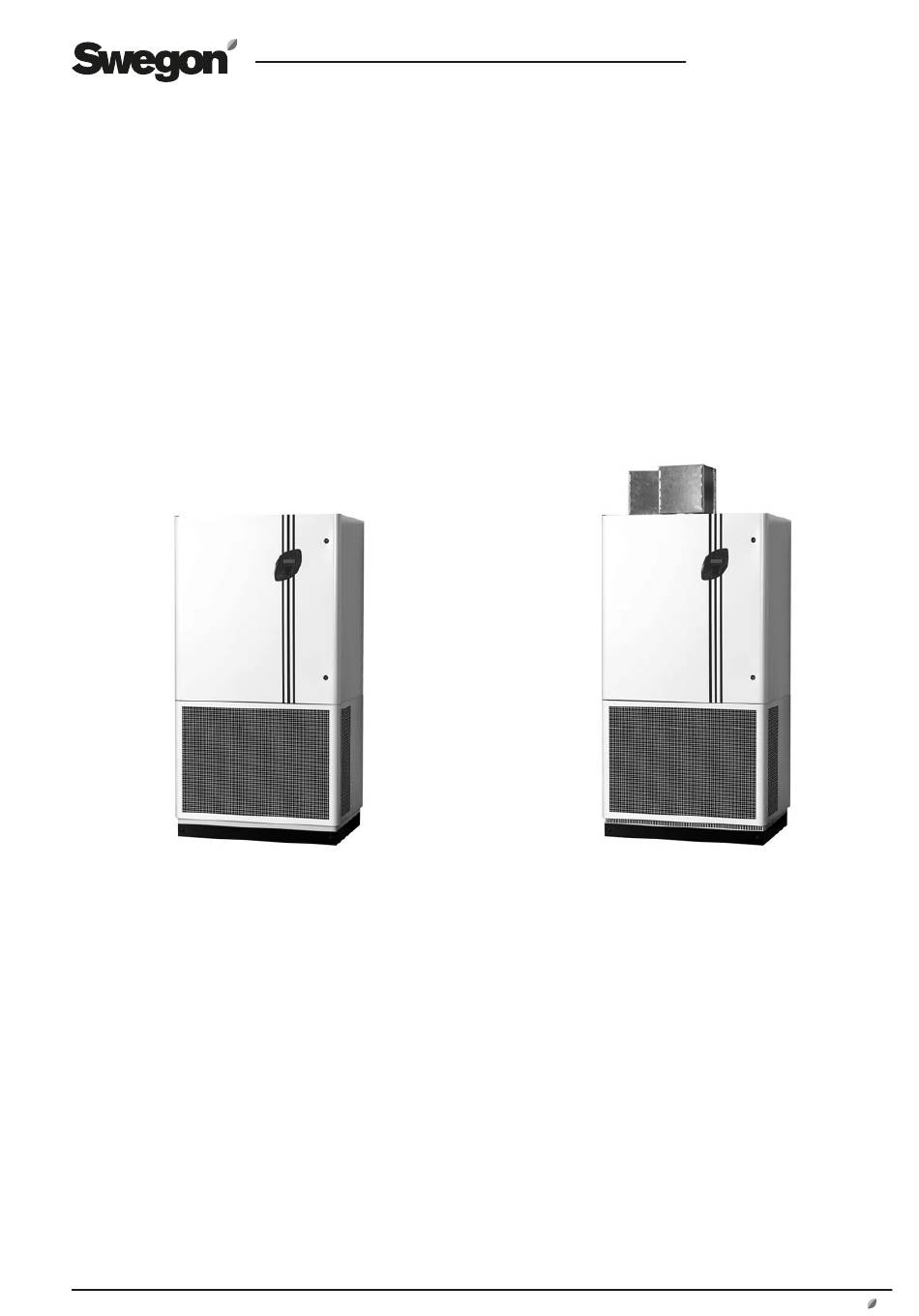

- Page 1 FR.COMPACTAHIN.210520 INSTRUCTIONS D'INSTALLATION DES CENTRALES COMPACT AIR ET COMPACT HEAT COMPACT Heat COMPACT Air Ce document est une traduction de l’original en suédois. www.swegon.com Design déposé. Sous réserve de modifications sans préavis.
-
Page 2: Consignes De Sécurité
Avertissement Seul un électricien agréé ou du personnel de main- tenance formé par Swegon est habilité à effectuer sur l'unité des travaux relatifs à l’installation électri- que ou au raccordement de fonctions externes. 1.1 Pour démarrer/arrêter la centrale de traitement d’air... -
Page 3: Montage
4. Enlever les quatre vis maintenant la grille frontale de la sec- tion supérieure à l’aide d’une clé Allen de 6 mm. 5. Pour assembler à nouveau les deux sections, suivre les étapes ci-dessus dans l’ordre inverse. Poignées de levage, (4 pièces) www.swegon.com Design déposé. Sous réserve de modifications sans préavis. -
Page 4: Emplacement
à ce que la flèche soit orientée vers le 0. Voir l'illustration. Dans le cas d’une centrale COMPACT Heat, laisser un 5. Installer le caisson de recyclage au-dessus de la centrale, sur espace libre devant l'unité afin de garantir une portée l’air entrant, et brancher le connecteur rapide. -
Page 5: Prise D'air Combinée De Façade
Important! Le raccordement électrique de la centrale scellée. Il s'agit d'une condition essentielle au bon fonc- COMPACT Heat n’est pas conçu de manière à empêcher tionnement de la ventilation et de la récupération thermi- les enfants d’introduire des objets dans les douilles. Il est que. -
Page 6: Réglages Des Disques
Les disques frontaux et latéraux sont illustrés ci-dessous. Aire de diffusion Disques frontaux et latéraux Position des disques réglée en usine Exemple 1 Exemple 2 Les flèches ci-dessus indiquent la position de chaque disque. www.swegon.com Design déposé. Sous réserve de modifications sans préavis. - Page 7 FR.COMPACTAHIN.210520 www.swegon.com Design déposé. Sous réserve de modifications sans préavis.
- Page 8 FR.COMPACTAHIN.210520 Toute documentation est également disponible sous forme numérique téléchargeable de notre site www.swegon.com www.swegon.com Design déposé. Sous réserve de modifications sans préavis.
