Déclaration de
conformité EU
Notice
d'utilisation

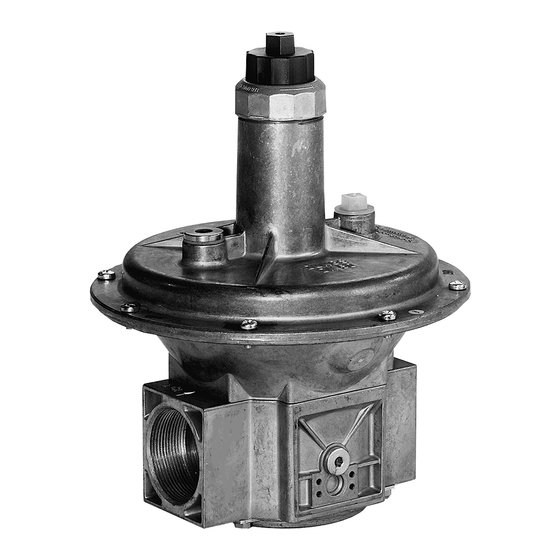

Régulateur de pression
de gaz
Régulateur de pression
zéro
Régulateur de proportion
Régulateur à com-
mande pneumatique
Diamètres nominaux
Nominale diameters
Diametros nominales
Tamanhos nominais
1 ... 20
EU-Conformiteits-
verklaring
Gebruiksaanwij-
zing
FRNG
Gasdrukregelaar
Nuldrukregelaar
Gelijkdrukregelaar
Pneumatisch ge-
stuurde regelaar
FRNG
# 223 844
Declaración de
conformidad de la
UE
Manual de
instrucciones
Sistema regulador de la
presión del gas
Regulador de presión cero
Regulador de proporción
Regulador controlado
por aire a presión
Rp 3/8 - Rp 1
DN 40 - DN 150
Dichiarazione di
conformità
Manual de
instruções
Regulador de pressão
de gás
Regulador de pressão
zero
Regulador da propor-
ção de pressão
Regulador comandado
a ar comprimido
