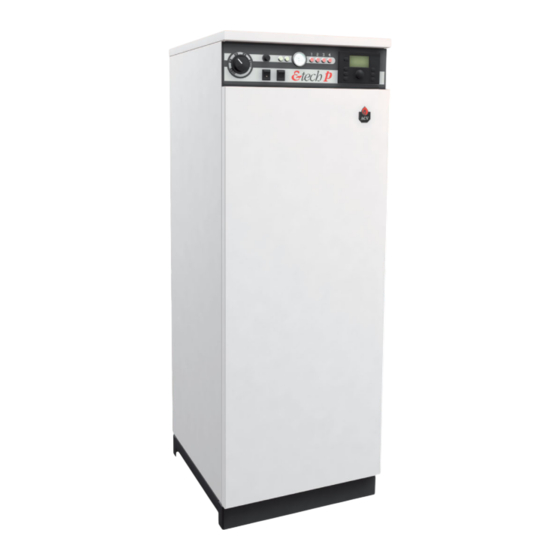

Manuels Connexes pour ACV E-tech P 57
Sommaire des Matières pour ACV E-tech P 57

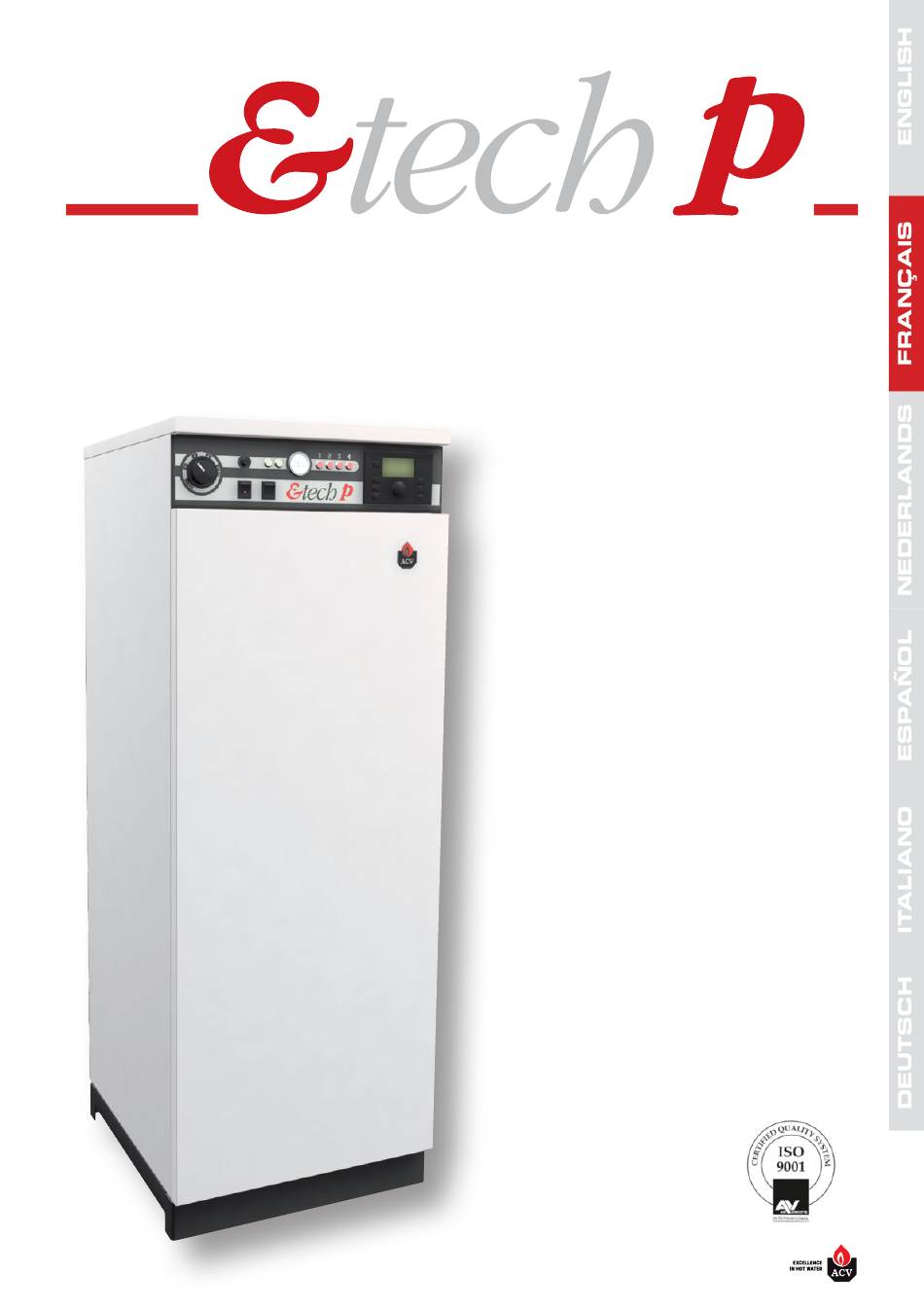

- Page 1 57 - 1 15 - 144 - 201 - 259 Notice d'installation, d'utilisation et d'entretien FR • 1 664Y3500 • C...
-
Page 2: Table Des Matières
INDEX AVERTISSEMENTS Destinataires de cette notice Symboles Avertissement Recommendations INTRODUCTION Description odu cahier des charges INSTRUCTIONS Informations utilisateur Mise en service Pression du système de chauffage Descriptif du tableau de commande CARACTÉRISTIQUES TECHNIQUES Caractéristiques générales Puissance Courant nominal par phase INSTALLATION : GÉNÉRALE Dimensions Local d'installation... -
Page 3: Avertissements
à un technicien qualifié • En cas d’anomalie, veuillez contacter votre installateur. • Malgré les normes de qualité strictes qu’impose ACV à ses appareils pendant la production, le contrôle et le transport, il est possible que des pannes surviennent. Veuillez signaler ces pannes immédiatement à... -
Page 4: Introduction
INTRODUCTION DESCRIPTION DU CAHIER DES CHARGES: RACCORDEMENT La chaudière peut être raccordée à la plupart des systèmes de chauffage et Cette chaudière électrique murale est disponible en 5 modèles : de production d'eau chaude sanitaire fonctionnant à une pression maxi de service de 4 bar, et à... -
Page 5: Instructions
INSTRUCTIONS INFORMATIONS UTILISATEUR • Si la chaudière n’est pas régulièrement utilisée en période hivernale, il est vivement recommandé de mettre en place un système de protection anti- Toutes les commandes de la chaudière sont accessibles directement en façade, gel, permettant d’effectuer des mises en chauffe automatiques, afin de sur le tableau de commande. -
Page 6: Caractéristiques Techniques
CARACTERISTIQUES TECHNIQUES Modèles Puissance 57,6 kW 115,2 kW 144 kW 201.6 kW 259,2 kW Tension nominale d’utilisation Circuit de 3 x 400 V 3 x 400 V 3 x 400 V 3 x 400 V 3 x 400 V puissance Circuit de 1 x 230 V 1 x 230 V... -
Page 7: Puissance
CARACTERISTIQUES TECHNIQUES PUISSANCE Puissance (kW) Puissance (kW) Puissance (kW) Puissance (kW) Puissance MODÈLES Etage 1 Etage 2 Etage 3 Etage 4 totale (kW) E-Tech P / 57 14,4 14,4 14,4 14,4 57,6 E-Tech P / 115 28,8 28,8 28,8 28,8 115,2 E-Tech P / 144 36,0... -
Page 8: Installation : Générale
INSTALLATION : GÉNÉRALE DIMENSIONS Raccordement MODÈLES chauffage E-Tech P / 57 1495 2” [F] E-Tech P / 115 1495 2” [F] E-Tech P / 144 1495 2” [F] E-Tech P / 201 1495 1100 DN 100 E-Tech P / 259 1495 1100 DN 100... -
Page 9: Installation : Hydraulique
INSTALLATION : HYDRAULIQUE RACCORDEMENT CHAUFFAGE Thermostat de réglage 1 = 25°C 2 = 40°C 3 = 55°C 4 = 70°C 5 = 85°C 0 - 90°C = 5A RACCORDEMENT CHAUFFAGE + EAU CHAUDE SANITAIRE (2 circulateurs distincts) 1 = 25°C Le Contrôleur électronique est programmé... -
Page 10: Installation : Raccordement Électrique
INSTALLATION : RACCORDEMENT ÉLECTRIQUE RÉGLAGES GÉNÉRALES DE SÉCURITÉ Remonter la protection inférieure et refermer le coffret de raccordement. • la chaudière doit être installée par une personne qualifiée ou par une entreprise spécialisée. • Une fois l’installation terminée, le technicien doit délivrer un certificat de conformité... -
Page 11: Section Des Câbles D'alimentation
INSTALLATION : RACCORDEMENT ÉLECTRIQUE SECTION DES CÂBLES D’ALIMENTATION VARIATION DE LA PUISSANCE Les câbles d’alimentation sont dimensionés en fonction du type et du calibre EN FONCTION DU VOLTAGE du fusible, ce dernier est préalablement choisi judicieusement en fonction du courant nominal de la chaudière. Le courant admissible d’une canalisation électrique est en fonction de la Modèles 3 x 380 V... -
Page 12: Schéma De Commande
INSTALLATION : RACCORDEMENT ÉLECTRIQUE SCHÉMA DE COMMANDE 27 29 3 Amp 28 30 Y/Gr Y/Gr Y/Gr Q5 Q6 Q7 Q8 : Bleu : Interrupteur général : Surchauffe : Noir : Thermostat de sécurité manque d’eau : Pressostat manque d’eau : Marron : Pressostat manque d’eau : Signal d’alarme commun : Gris... -
Page 13: Limitation De Puissance
INSTALLATION : RACCORDEMENT ÉLECTRIQUE LIMITATION DE PUISSANCE : Les changements de limitation de puissance prendrons effet La puissance maximum de la chaudière peut être modifiée entre 25 et 100 % en une fois que la chaudière aura commuté en mode Stand-by. jouant sur les ponts SW1 et SW2 comme indiqué... - Page 14 INSTALLATION : RACCORDEMENT ÉLECTRIQUE SCHÉMA DE PUISSANCE / MODÈLE : E-TECH P / 57 35 mm F-100A 20 x 5 mm K4 - 1 K4 - 1 Q4 - 1 Stage 4 Stage 4 K4 - 1 25 23 K3 - 1 K3 - 1 Stage 3 Stage 3...
- Page 15 INSTALLATION : RACCORDEMENT ÉLECTRIQUE SCHÉMA DE PUISSANCE / MODÈLE : E-TECH P / 115 95 mm F-200A K4 - 2 K4 - 2 Stage 4 Stage 4 K4 - 1 K4 - 1 Stage 4 Stage 4 20 x 5 mm K3 - 2 K3 - 2 Q4 - 2...
- Page 16 INSTALLATION : RACCORDEMENT ÉLECTRIQUE SCHÉMA DE PUISSANCE / MODÈLE : E-TECH P / 144 120 mm F-250A 20 x 5 mm Q4 - 2 Q4 - 1 K4 - 2 K4 - 1 Q3 - 2 Q3 - 1 K3 - 2 K3 - 1 Q2 - 3 Q2 - 2...
- Page 17 INSTALLATION : RACCORDEMENT ÉLECTRIQUE SCHÉMA DE PUISSANCE / MODÈLE : E-TECH P / 144 K4 - 2 K4 - 2 Stage 4 Stage 4 K4 - 1 K4 - 1 Stage 4 Stage 4 K3 - 2 K3 - 2 Stage 3 Stage 3 K4 - 2...
-
Page 18: Schéma De Puissance / Modèles : E-Tech P / 201
INSTALLATION : RACCORDEMENT ÉLECTRIQUE SCHÉMA DE PUISSANCE / MODÈLE : E-TECH P / 201 185 mm F-315A 30 x 5 mm Q4 - 3 Q4 - 2 Q4 - 1 K4 - 3 K4 - 2 K4 - 1 Q3 - 3 Q3 - 2 Q3 - 1 K3 - 3... - Page 19 INSTALLATION : RACCORDEMENT ÉLECTRIQUE SCHÉMA DE PUISSANCE / MODÈLE : E-TECH P / 201 K4 - 3 25 23 K4 - 3 K4 - 3 Stage 4 Stage 4 K4 - 2 K4 - 2 K4 - 2 25 23 Stage 4 Stage 4 K4 - 1...
-
Page 20: Schéma De Puissance / Modèles : E-Tech P / 259
INSTALLATION : RACCORDEMENT ÉLECTRIQUE SCHÉMA DE PUISSANCE / MODÈLE : E-TECH P / 259 240 mm F-400A 30 x 5 mm Q4 - 5 Q4 - 4 Q4 - 3 Q4 - 2 Q4 - 1 K4 - 5 K4 - 4 K4 - 3 K4 - 2 K4 - 1... - Page 21 INSTALLATION : RACCORDEMENT ÉLECTRIQUE SCHÉMA DE PUISSANCE / MODÈLE : E-TECH P / 259 K4 - 5 K4 - 5 Stage 4 Stage 4 K4 - 4 K4 - 4 Stage 4 Stage 4 K4 - 3 K4 - 3 Stage 4 Stage 4 K4 - 2...
-
Page 22: Mise En Service
2. Fixer avec précaution tous les éléments d'habillage. dépôts dans la chaudière. Si la chaudière est raccordée à une installation existante, ACV recommande le nettoyage de l'installation en utilisant un 3. Armer la sécurité du disjoncteur positionné à l'extérieur de la chaudière. -
Page 23: Entretien
Remplacer les fusibles de puissance (si nécessaire). une personne qualifiée, ou par une entreprise de maintenance agrée. Modèles Types de fusible Code ACV Avant de procéder à toute intervention, il faut s'assurer que la température de la chaudière ne soit E-Tech P / 57... - Page 24 FR • 24 664Y3500 • C...
- Page 25 E-TECH P / 57 - 115 - 144 - 201 - 259 21471436 21475436 21477436 21474436 21478436 21473436 21472436 ML • 1 664Y3500 • C...
- Page 26 E-TECH P / 57 - 115 - 144 - 201 - 259 54764009 54766023 54766024 54763016 54764021 54428107 54442045 54428116 ML • 2 664Y3500 • C...
- Page 27 E-TECH P / 57 - 115 - 144 - 201 - 259 557A5005 557A3001 557A1056 54766015 557A0088 5476F001 5476D003 54766026 5476V017 557A1057 E-TECH P 201 / 259 557A0017 55426001 54766028 54762065 54762064 5476V029 ML • 3 664Y3500 • C...
