Alpine IVA-D106R Mode D'emploi page 81

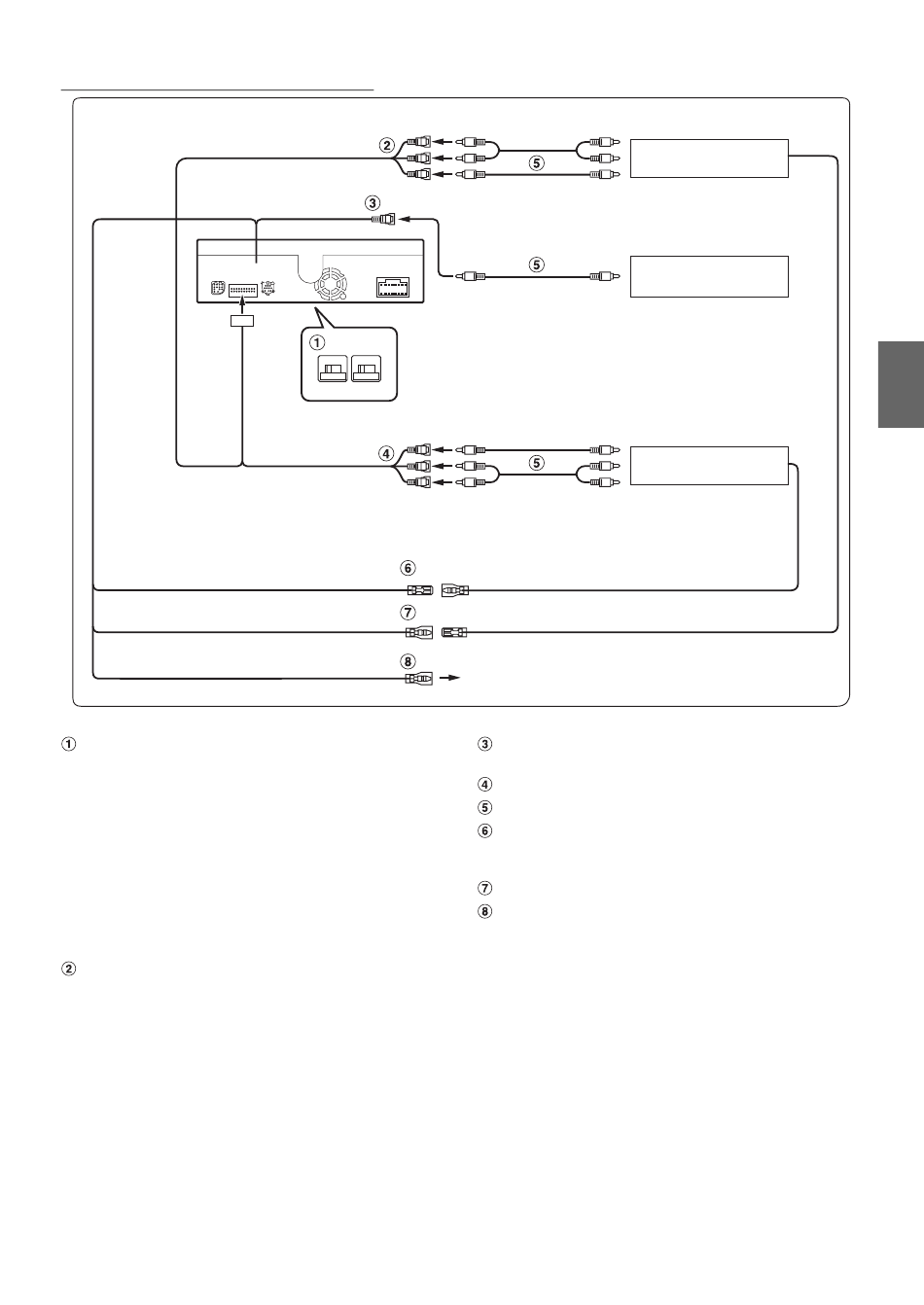

En cas de raccordement d'un appareil externe
(Blanc/Brun)
(Blanc/Brun)
(Orange/Blanc)
Interrupteur du système
Lorsque vous raccordez un égaliseur ou un répartiteur
équipé de la fonction Ai-NET, placez les deux interrupteurs
sur la position EQ/DIV. Si aucun appareil n'est connecté,
laissez l'interrupteur sur la position NORM.
Poussez les deux interrupteurs vers la gauche pour les
placer sur la position NORM.
Poussez les deux interrupteurs vers la droite pour les placer
sur la position EQ/DIV.
(si vous regardez le panneau frontal en lui faisant face).
• Veillez à placer ces deux interrupteurs sur la même position.
• N'oubliez pas de mettre l'appareil hors tension avant de
modifier la position du sélecteur.
Connecteurs de sortie audio/vidéo (AUX OUTPUT)
Utilisez-la pour raccorder un moniteur en option.
NORM EQ/DIV
SORTIE TÉLÉCOMMANDE
ENTRÉE TÉLÉCOMMANDE
ARRIÈRE
Vers borne d'entrée audio
Moniteur arrière
(vendu séparément)
Vers borne d'entrée vidéo
Caméra de recul
(vendue séparément)
Vers borne de sortie vidéo
Vers borne de sortie vidéo
Tuner TV ou magnétoscope
(vendu séparément)
Vers borne de sortie audio
ENTRÉE TÉLÉCOMMANDE
SORTIE TÉLÉCOMMANDE
À utiliser uniquement lorsque vous
connectez la caméra de recul.
Connecteur iPod (V) / CAMERA.
Utilisez-la lorsque vous raccordez une caméra de recul.
Connecteurs d'entrée audio (AUX / CAMERA IN)
Câble d'extension RCA (vendu séparément)
Fil de sortie de la télécommande (blanc/brun)
Raccordez-le au fil d'entrée de la télécommande. Ce fil
produit les signaux de commande de la télécommande.
Fil d'entrée de la télécommande (blanc/brun)
Fil de recul (orange/blanc)
A utiliser uniquement lorsque vous connectez la caméra de
recul. A raccorder à la borne positive du feu de recul du
véhicule. Ce feu s'allume lorsque vous enclenchez la marche
arrière (R).
Ce fil étant correctement raccordé, l'image vidéo bascule
automatiquement vers la caméra de recul dès que la voiture
est en marche arrière (R).
(Blanc/Brun)
(Blanc/Brun)
