3.1
Aperçu du système
• Contact NF comme circuit de signalisation pour le contrôle des contacteurs (EDM)
• Contrôle de contacteurs externes dans le circuit de signalisation
• 2 circuits de validation (inverseurs)
• LED de signalisation, K1 et K2
• Tension d'alimentation 24 V CC
• Largeur du boîtier 17,5 mm
• Répartiteurs amovibles (bornes à vis, bornes à ressort)
3.2
Dispositifs d'affichage
Les éléments d'affichage du relais de sécurité vous facilitent la mise en service et l'analyse des erreurs.
1
2

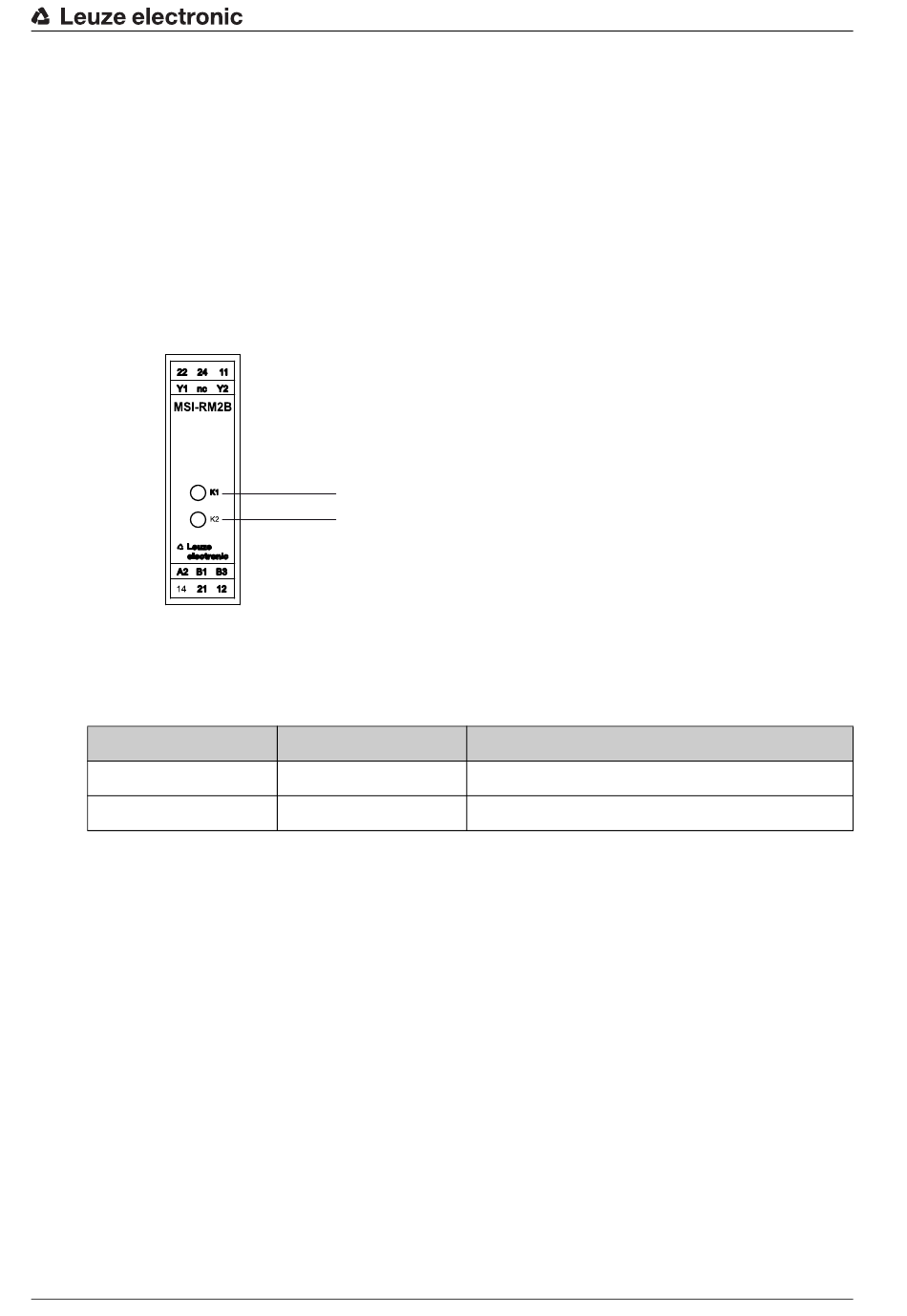

Figure 3.4:
Éléments d'affichage du MSI-RM2B
Tableau 3.1:
LED
K1
K2
Leuze electronic
1
2
LED « K1 »
LED « K2 »
Signification des témoins lumineux
Couleur
verte
verte
Description
Relais K1 excité
Relais K2 excité
MSI-RM2B
Description de l'appareil
9
