Poser Le Capteur De Fumée; Monter La Commande - Fröling S4 Turbo Instructions De Montage

Montage
S4 Turbo 15-40

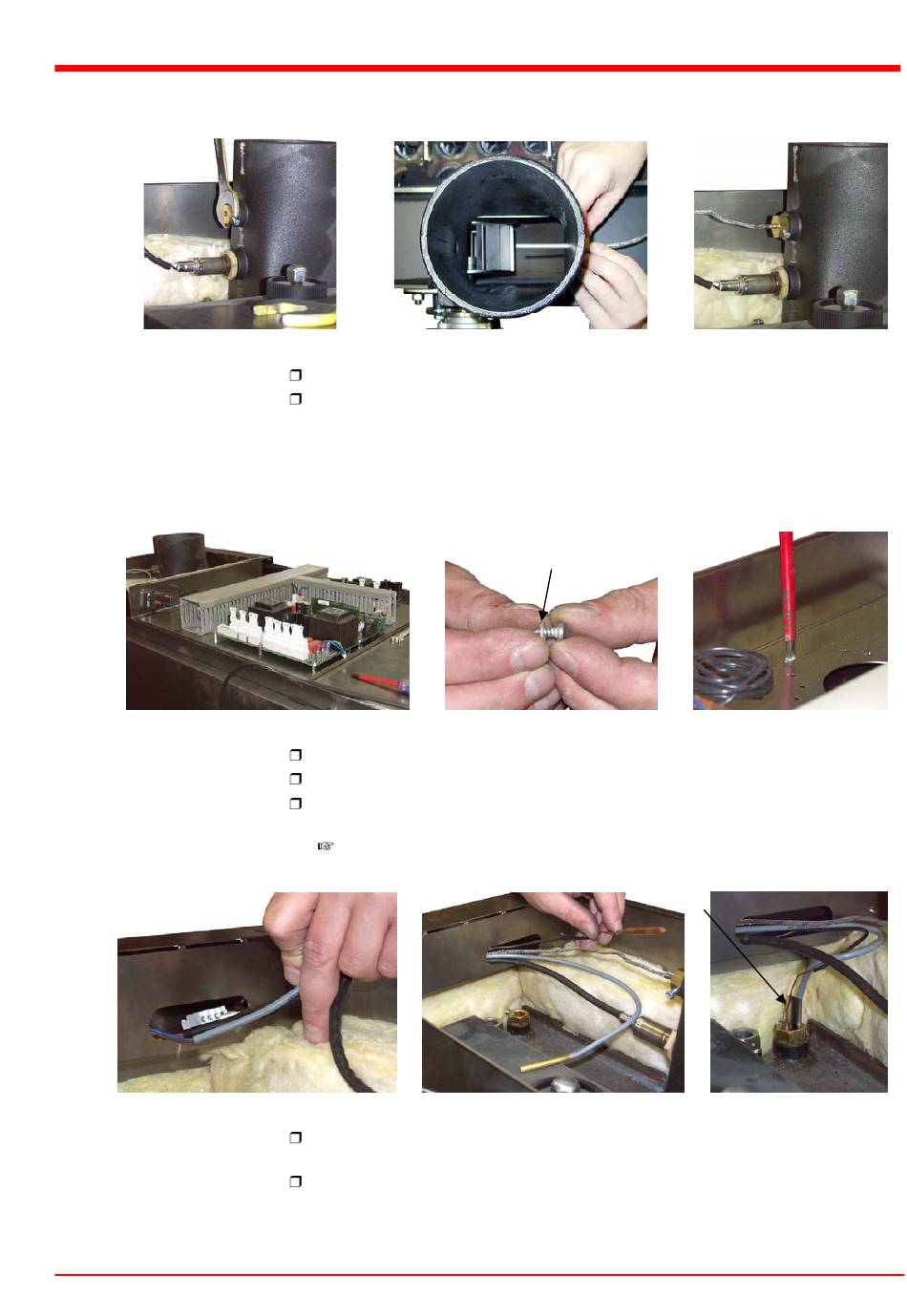

3.5.8 Poser le capteur de fumée

3.5.9 Monter la commande

Fröling Heizkessel- und Behälterbau Ges.m.b.H., Industriestraße 12, A-4710 Grieskirchen
Tél. : +43 (0) 7248 606-0 Fax : +43 (0) 7248 606-600
Visser la douille en laiton pour le capteur de fumée
Pousser le capteur de fumée jusqu'à ce qu'environ 20 mm du
capteur dépassent encore de la douille et fixer légèrement à l'aide
de la vis de fixation
Placer la tôle de commande à proximité du passage de câble
Ce faisant, veiller à enfiler correctement les chevilles !
Fixer la tôle de commande sur le passage de câble à l'aide de vis à
tôle
Utiliser à chaque fois une rondelle de contact (1).
Faire passer le câble de la sonde lambda et du capteur de fumée
dans le canal de câble, vers la commande
Poser le capteur de chaudière et le capteur du limiteur de
température de sécurité (STB) vers l'arrière et pousser à l'aide d'un
ressort à lame (1) dans la douille immergée droite
info@froeling.com www.froeling.com
1
1
3
Page 31
M0970208
