6) Les contacteurs décrits aux points 3, 4 et 5 sont montés
dans la distribution électrique. Les lignes de charge des ra-
diateurs doivent être dimensionnées et protégées selon la
norme DIN VDE 0100.
7) Tous les câbles installés nécessitent un câblage permanent
et fixe.
8) Le circulateur du circuit de chauffage (M13) est branché aux
bornes N et N1-J13/NO 5.
9) La pompe de suralimentation d'eau chaude sanitaire (M18)
est branchée aux bornes N et N1-J13/NO 6.
10) La pompe de puits ou d'eau glycolée est branchée aux bor-
nes N et N1-J13/NO 3.
11) La sonde sur circuit de retour (R2) est intégrée pour les
pompes à chaleur air/eau à installation intérieure.
Le raccordement au WPM s'effectue aux bornes : GND et
N1-J2/B2.
12) La sonde extérieure (R1) est reliée aux bornes GND et N1-
J2/B1.
13) La sonde sur circuit d'eau chaude sanitaire (R3) est montée
dans le ballon d'eau chaude sanitaire et reliée aux bornes
GND et N1-J2/B3.
ATTENTION !
Garantir la rotation à droite du champ magnétique : le compresseur peut
être endommagé si le sens de rotation est le mauvais.
La tension de commande doit être sécurisée conformément au
informations sur les appareils ou à la plaque signalétique.
Pour des informations plus détaillées, voir annexe
8.3 Calorimètre WMZ
8.3.1 Description générale
Le calorimètre (WMZ 25/32) sert à répertorier la quantité de cha-
leur dégagée. Ce calorimètre est disponible comme accessoire.
Deux calorimètres sont requis pour la mesure de la quantité de
chaleur du fait de la présence d'un échangeur thermique.
Des capteurs situés dans les circuits de départ et de retour des
conduites de l'échangeur thermique et un module électronique
saisissent les données mesurées et transmettent un message au
gestionnaire de pompe à chaleur, qui, en fonction du mode ac-
tuel de la pompe à chaleur (chauffage/eau chaude sanitaire/eau
de piscine), additionne la quantité de chaleur en kWh et affiche
le résultat dans les menus caractéristiques d'exploitation et his-
torique.
REMARQUE
Le calorimètre est conforme aux exigences de qualité du programme
allemand de stimulation du marché qui favorise l'installation de pompes
à chaleur performantes. Il n'est pas soumis à l'étalonnage obligatoire et
ne peut donc pas être utilisé pour le décompte des coûts de chauffage !
www.dimplex.de
8.3.2 Intégration hydraulique et électrique
du calorimètre
Le calorimètre a besoin de deux dispositifs de mesure pour saisir
les données.
Un tube de mesure du débit
à monter dans le circuit de départ de la pompe à chaleur
(respecter le sens du débit).
Un capteur de température (tuyau de cuivre avec doigt de
gant)
à monter dans le circuit retour de la pompe à chaleur.
Les deux tuyaux de mesure doivent être installés le plus près
possible de la pompe à chaleur, dans le circuit générateur.
Pour éviter toute turbulence pouvant entraîner des mesures in-
correctes de la quantité de chaleur, il est recommandé de laisser
un écartement de 50 cm entre les dispositifs de mesures et les
pompes, vannes et autres composants installés.

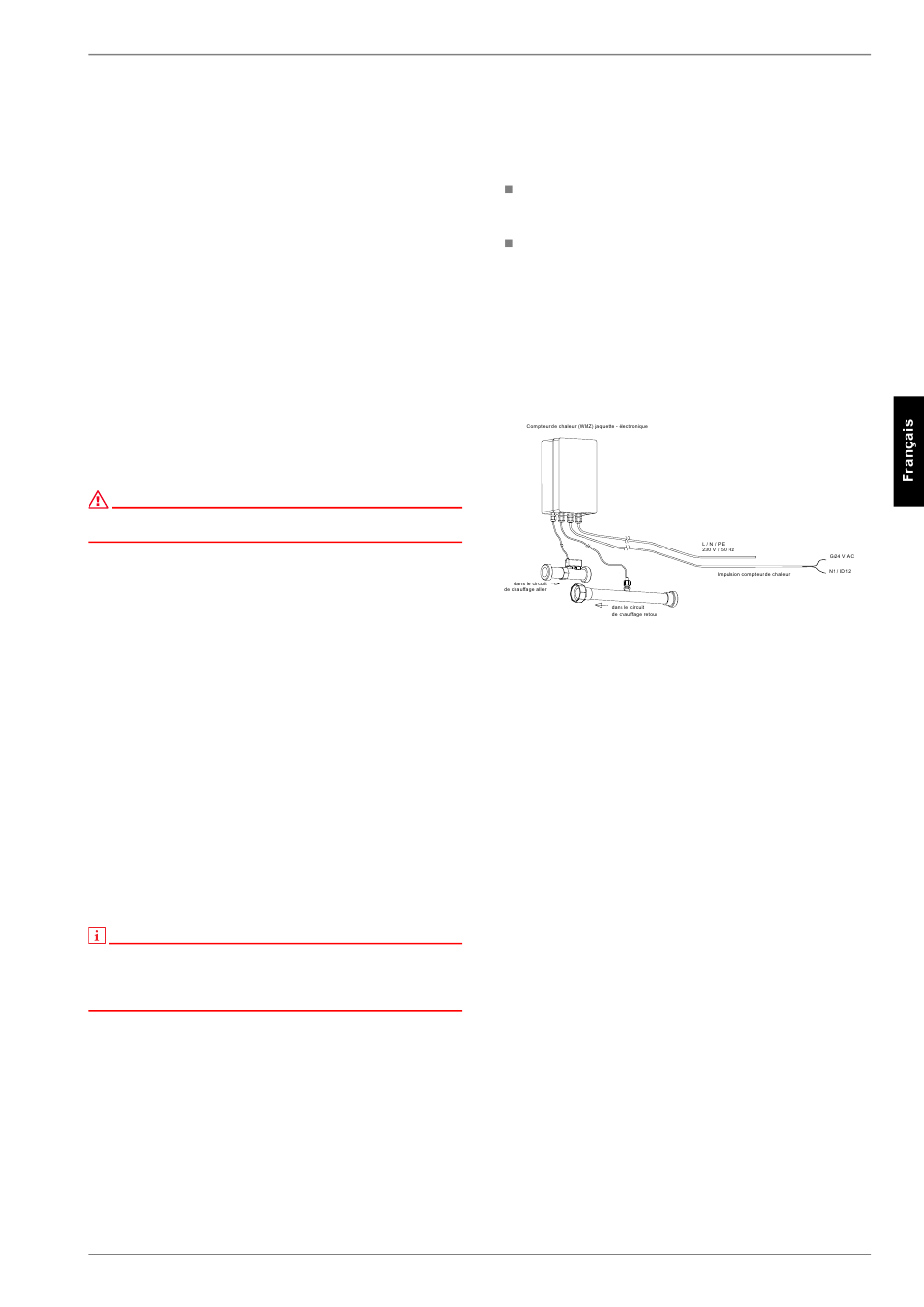

Fig. 8.7:Composants hydrauliques et électriques du calorimètre
8.3
FR-9
