Aufstellung

6.1 Allgemeine Hinweise

Das Gerät ist nur in nicht feuchten Innenräumen auf einer ebe-
nen, glatten und waagrechten Fläche aufzustellen. Dabei sollte
der Rahmen rundum dicht am Boden anliegen, um eine geeig-
nete Schallabdichtung zu gewährleisten. Ist dies nicht der Fall,
können zusätzliche schalldämmende Maßnahmen notwendig
werden.

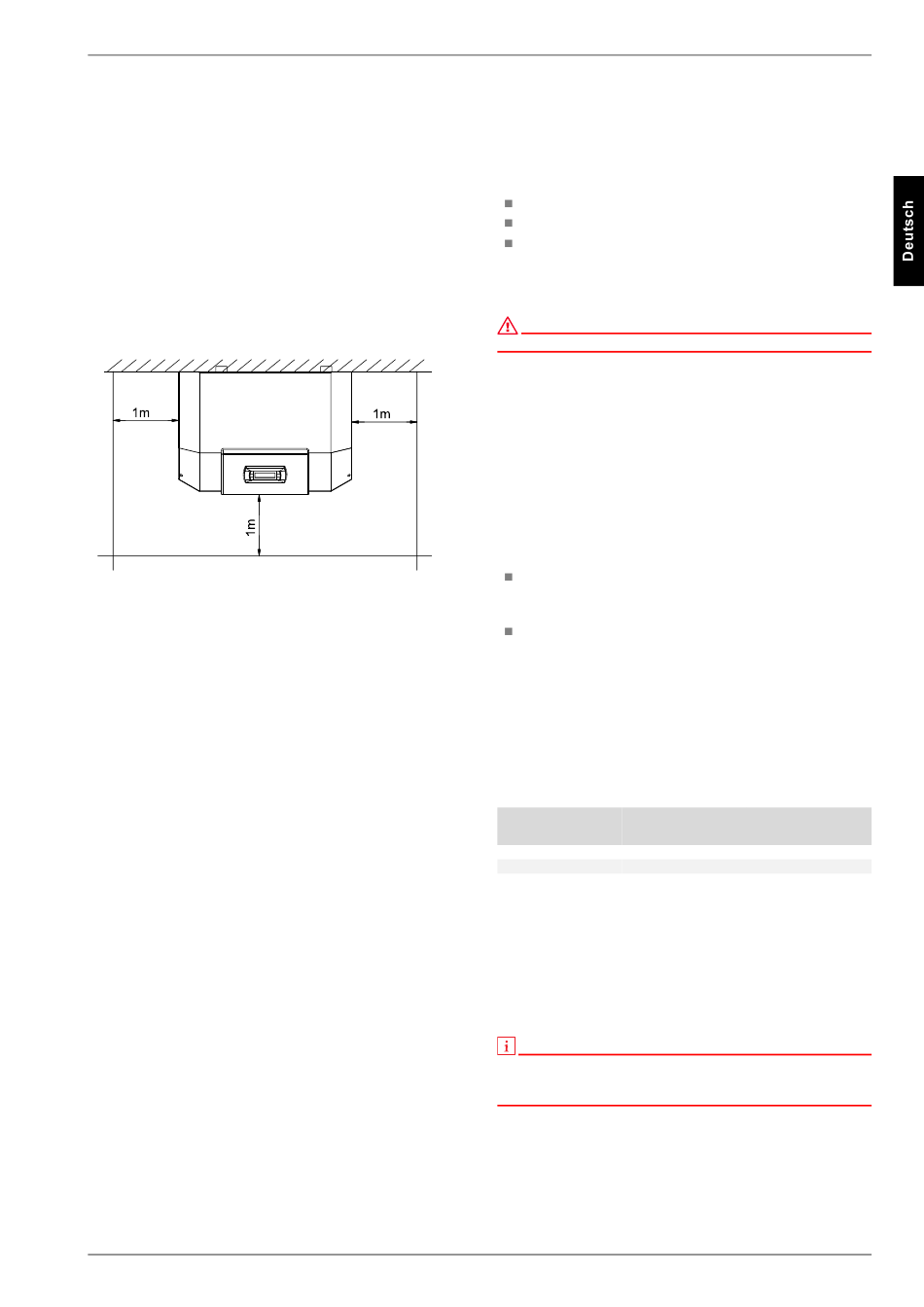

Die Wärmepumpe muss so aufgestellt sein, dass ein Kunden-
diensteinsatz problemlos durchgeführt werden kann. Dies ist ge-
währleistet, wenn ein Abstand von ca. 1 m vor und neben der
Wärmepumpe eingehalten wird.
Im Aufstellraum dürfen zu keiner Jahreszeit Frost oder höhere
Temperaturen als 35°C auftreten.

6.2 Schallemissionen

Aufgrund der wirkungsvollen Schallisolation arbeitet die Wärme-
pumpe sehr leise. Um eine Schwingungsübertragung auf das
Fundament zu verhindern, sollte eine geeignete, dämpfende
Gummimatte unter den Grundrahmen der Wärmepumpe gelegt
werden.
Um die Übertragung von Geräuschen in das Heizsystem zu ver-
meiden, empfiehlt es sich, die Wärmepumpe mit Schlauchstü-
cken an das Heizsystem zu koppeln.
www.dimplex.de
7

Montage

7.1 Allgemein

An der Wärmepumpe sind folgende Anschlüsse herzustellen:
Vor-/Rücklauf Soleanlage
Vor-/Rücklauf Heizung
Stromversorgung

7.2 Heizungsseitiger Anschluss

ACHTUNG!
Vor Anschluss der Wärmepumpe Heizungsanlage spülen.
Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-
folgen, muss die Heizungsanlage gespült werden, um eventuell
vorhandene Verunreinigungen, Reste von Dichtmaterial oder
ähnliches, zu entfernen. Ein Ansammeln von Rückständen im
Verflüssiger kann zum Totalausfall der Wärmepumpe führen.
Nach erstellter heizungsseitiger Installation ist die Heizungsan-
lage zu füllen, zu entlüften und abzudrücken.
Die im Schaltkasten angeschlossenen und lose eingelegten Füh-
ler müssen, wie im Prinzipschema dargestellt, angebracht und
isoliert werden.
Beim Füllen der Anlage ist folgendes zu beachten:
unbehandeltes Füll- und Ergänzungswasser muss Trink-
wasserqualität haben
(farblos, klar, ohne Ablagerungen)
das Füll- und Ergänzungswasser muss vorfiltriert sein (Po-
renweite max. 5µm).
Eine Steinbildung in Warmwasserheizungsanlagen kann nicht
vollständig vermieden werden, ist aber bei Anlagen mit Vorlauf-
temperaturen kleiner 60°C vernachlässigbar gering.
Bei Mittel- und Hochtemperatur-Wärmepumpen können auch
Temperaturen über 60°C erreicht werden.
Daher sollten für das Füll- und Ergänzungswasser nach VDI
2035 Blatt 1 folgende Richtwerte eingehalten werden:
Summe Erdalkalien
Gesamtheiz-
in mol/m³ bzw.
leistung in [kW]
mmol/l
≤
bis 200
≤
200 bis 600
> 600 < 0,02
Mindestheizwasserdurchsatz
Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem
Betriebszustand der Heizungsanlage sicherzustellen. Dieses
kann z.B. durch Installation eines doppelt differenzdrucklosen
Verteilers oder eines Überströmventiles erreicht werden. Die
Einstellung eines Überströmventiles ist in Kapitel Inbetrieb-
nahme erklärt.
HINWEIS
Der Einsatz eines Überströmventils ist nur bei Flächenheizungen und
einem max. Heizwasserdurchsatz von 1,3 m³/h ratsam. Bei Nichtbeachten
kann es zu Störungen der Anlage führen.
7.2
Gesamt-
härte in dH
≤
2,0 11,2
≤
1,5 8,4
< 0,11
