8.2 Montage Temperaturfühler
8.2.1 Temperaturfühler (Heizungsregler
N1)
Folgende Temperaturfühler sind bereits eingebaut bzw. müssen
zusätzlich montiert werden:
Außentemperatur (R1)
Temperatur 1., 2. und 3. Heizkreis (R2, R5 und R13)
Vorlauftemperatur (R9)
Warmwassertemperatur (R3)
Temperatur regenerativer Wärmespeicher (R13)
Die an den Wärmepumpenmanager mit abnehmbaren Bedienteil
anzuschließenden Temperaturfühler müssen der in Abb. 8.2 auf
S. 7 gezeigten Fühlerkennlinie entsprechen. Einzige Ausnahme
ist der im Lieferumfang der Wärmepumpe befindliche Außentem-
peraturfühler (siehe Kap. 8.2.2 auf S. 7)

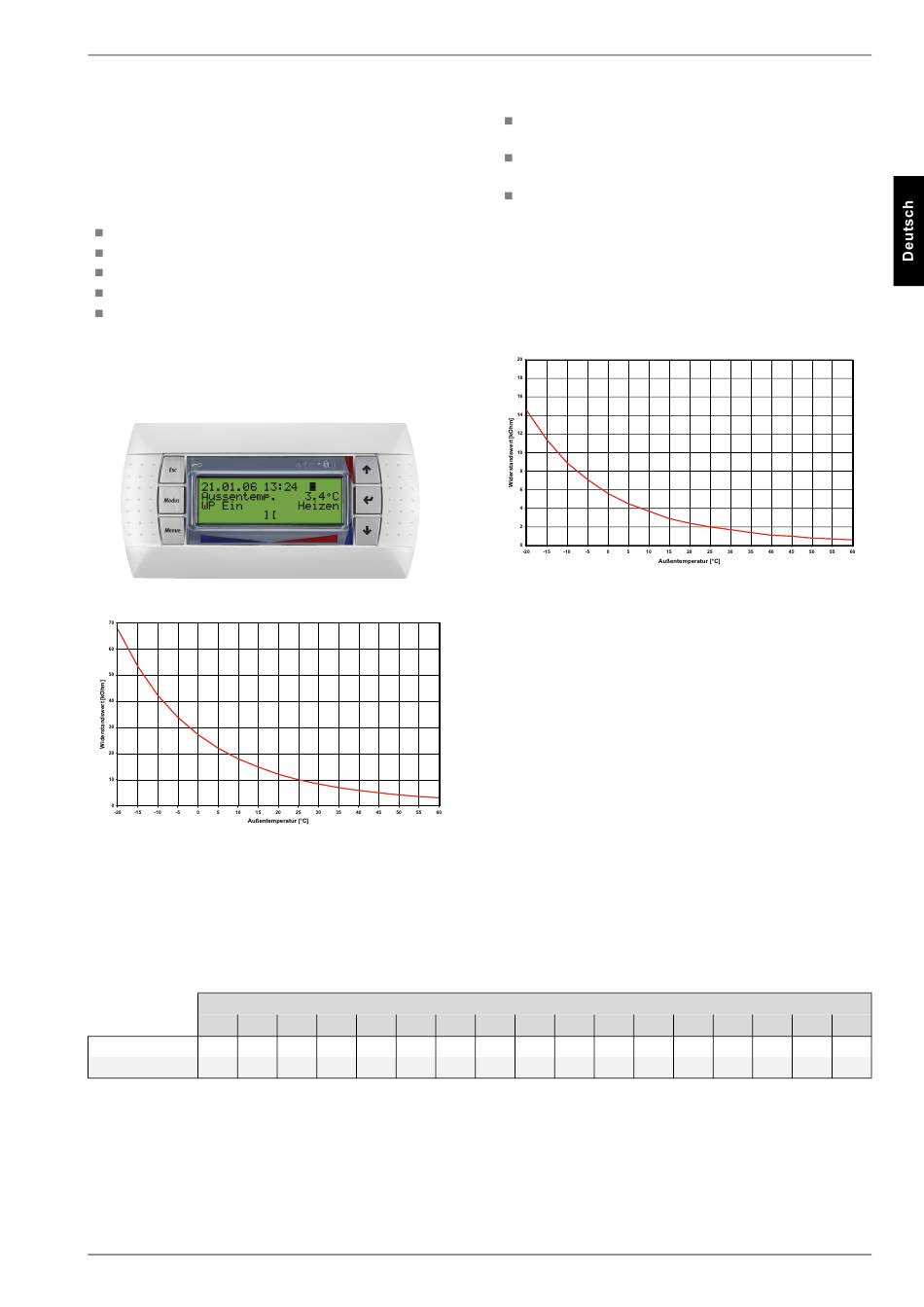

Abb. 8.1:Abnehmbares Bedienteil
Abb. 8.2:Fühlerkennlinie NTC-10 zum Anschluss an den Heizungsregler mit
abnehmbarem Bedienteil
8.2.2 Montage des
Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass sämtli-
che Witterungseinflüsse erfasst werden und der Messwert nicht
verfälscht wird.
-20 -15
14,6 11,4
Norm-NTC-2 in kΩ
67,7 53,4
NTC-10 in kΩ
www.dimplex.de
-10 -5 0 5 10
8,9 7,1 5,6 4,5 3,7
42,3 33,9 27,3 22,1 18,0
Montage:
an der Außenwand eines beheizten Wohnraumes und
möglichst an der Nord- bzw. Nordwestseite anbringen
nicht in „geschützter Lage" (z.B. in einer Mauernische oder
unter dem Balkon) montieren
nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,
Außenleuchten oder Wärmepumpen anbringen
zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen
Fühlerleitung: Länge max. 40 m; Adernquerschnitt min.
0,75 mm²; Außendurchmesser des Kabels 4-8 mm.
Abb. 8.3:Fühlerkennlinie Norm-NTC-2 nach DIN 44574 zum Anschluss an den
Heizungsregler
Temperatur in °C
15 20 25 30 35
2,9 2,4 2,0 1,7 1,4
14,9 12,1 10,0 8,4 7,0
8.2
40 45 50 55 60
1,1 1,0 0,8 0,7 0,6
5,9 5,0 4,2 3,6 3,1
DE-7
