9.2 Aperçu des câbles de raccordement électriques
A

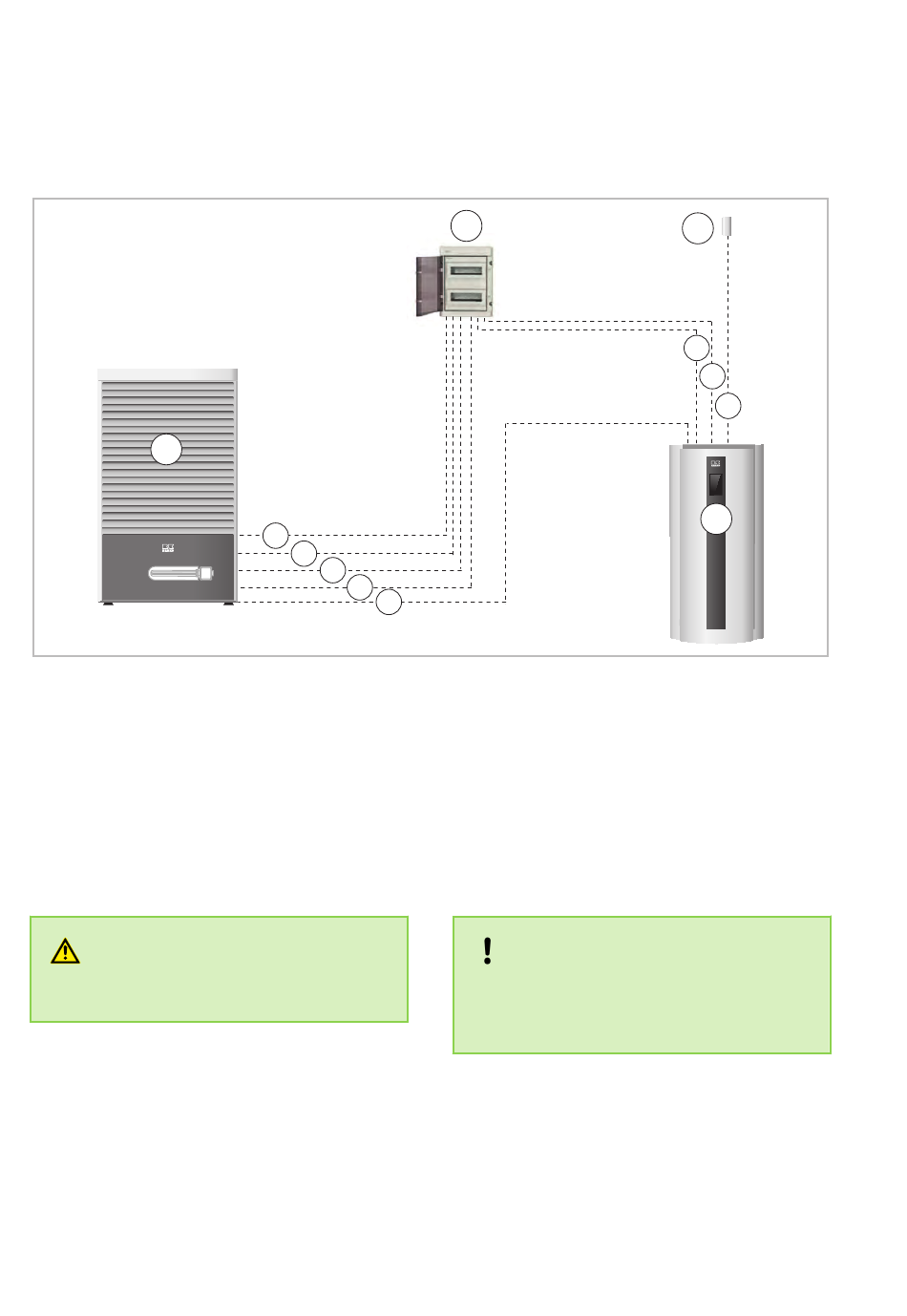

Fig. 12: Aperçu des conduites de raccordement électriques
A : Thermopompe LWM
B : Thermopompe LWM IM 300
C : Distribution secondaire (côté client)
D : Sonde d'extérieur
1 : Câble d'alimentation Inverter 230V / 1~ / 50Hz
2 : Câble d'alimentation barrette chauffée 400V /
3~ / 50Hz
3 : Câble d'alimentation tension d'alimentation
230V / 1~ / 50Hz
AVERTISSEMENT !
La conception des sections de fils doit unique-
ment être définie par un installateur spécialisé !
24
1
2
3
4
5
4 : Câble d'alimentation chauffage anti-gel 230V/1~/
5 : Communication Modbus blindée ex. 3 x 1,0 mm
6 : Câble d'alimentation module E/S 230V/1~ /50Hz
7 : Contact du distributeur d'énergie, par ex. 2 x 1,0
8 : Câble du capteur de la sonde d'extérieur blindé,
C
50Hz
mm 2
2
ex. 2 x 1,0 mm
REMARQUE !
Pour un bloc existant de la pompe à chaleur par
les entreprises d'approvision. En énergie (circ.
des servic. publics) a la S16 de contrôl. Smart-
Control de contact de commande va utiliser.
