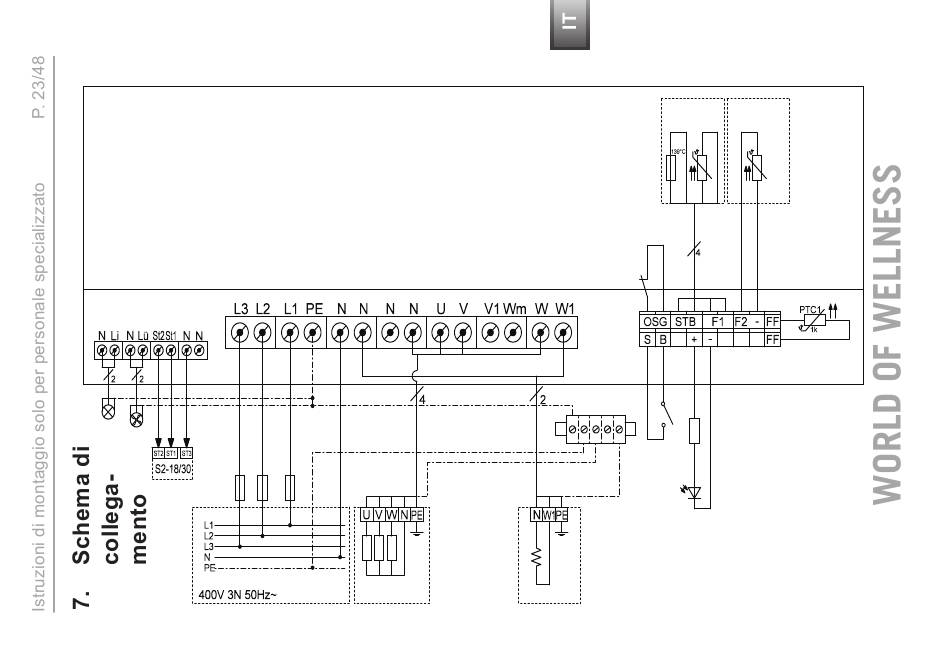

Fig. 4 Schema di collegamento
1 Uscita di stato
2 Avvio remoto
3 Uscita supplementare (max 3,5 kW)
4 Sistema di riscaldamento (max 10,5 kW)
5 Alimentazione di corrente del
comando della sauna
6 Ampliamento della potenza
8 7
6
7 Ventilatore
8 Luce
9 Barra di messa a terra
a Sensore della stufa con
fusibile termico
di protezione (F1)
b Sensore della panca (F2)
c Sensore a membrana
5 4
a
139°C
9
2
1
3
b
c
