Branchements Électriques - Sentiotec PRO C2 Instructions De Montage Et Mode D'emploi

Instructions de montage uniquement pour le personnel spécialisé
5. Branchements électriques
ATTENTION
Endommagement de l'appareil
● La commande de sauna ne peut être utilisée que pour la commande et le
réglage de 3 cycles de chauffage avec une puissance max. de 3,5 kW par
cycle. La puissance maximale de la sortie supplémentaire est de 3,5 kW.
g
f
e
d
c
b
a
9
8
7

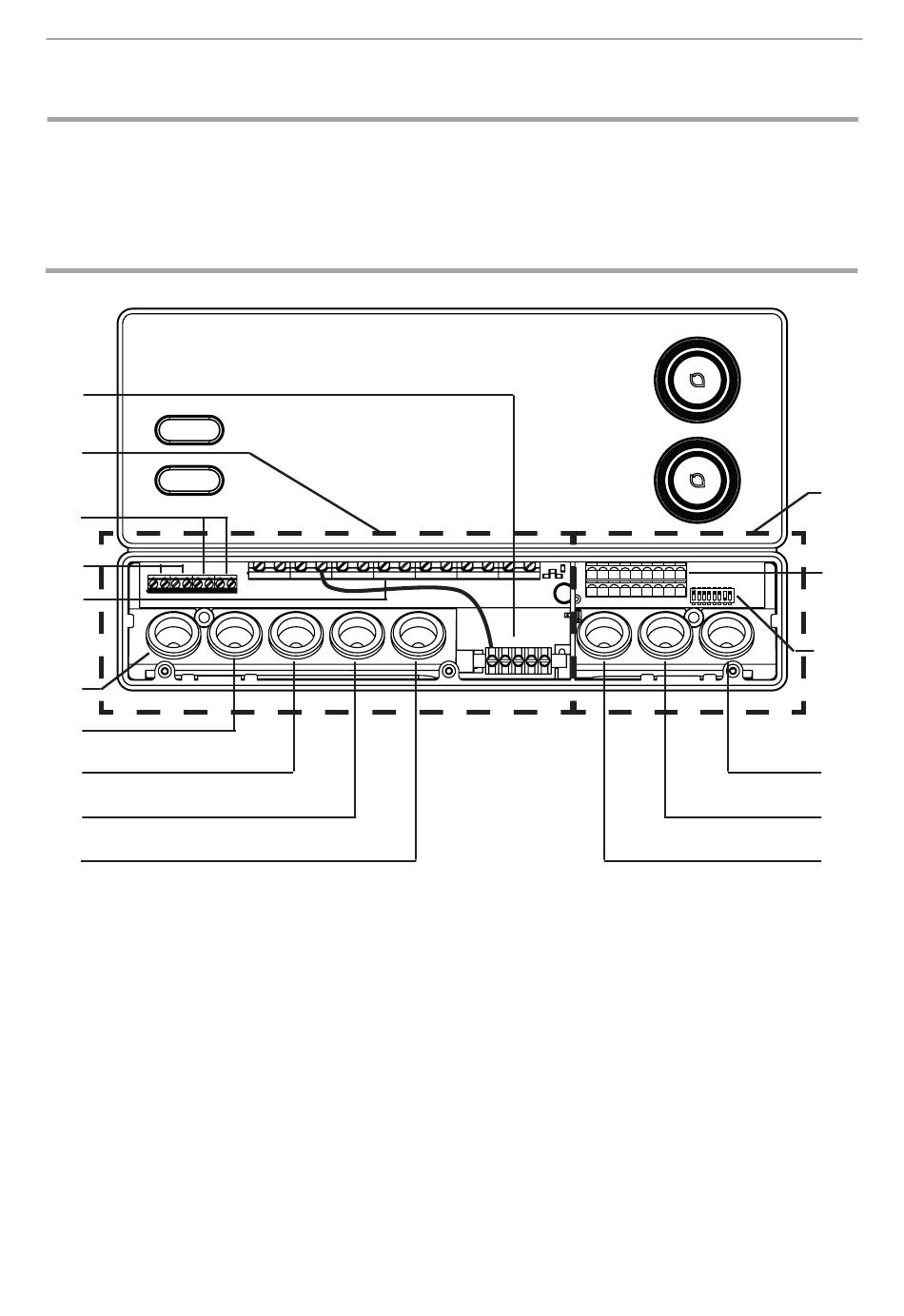

1
Zone de raccordement pour très basse
tension
2
Bloc de jonction pour arrêt de sécurité,
démarrage à distance, sortie de statut
et câbles de sondes
3
Commutateur de sélection de fonctions
4
Passage de câbles pour sonde F2
et sonde de ilm
5
Passage de câbles pour sonde F1
et sortie de statut
6
Passage de câbles pour arrêt de sécurité
et démarrage à distance
7
Passage de câbles pour sortie supplémentaire
WORLD OF WELLNESS
8
Passage de câbles pour câble du poêle
9
Passage de câbles pour câble d'alimentation
a
Passage de câbles pour module d'extension
de puissance
b
Passage de câbles pour éclairage et ventilation
c
Bloc de jonction pour câble de poêle, câble
d'alimentation et appareil supplémentaire
d
Bloc de jonction pour éclairage et ventilation
e
Bloc de jonction pour module d'extension
de puissance
f
Zone de raccordement pour 230 V/400 V
g
Fil de terre
p. 16/48
1
2
3
4
5
6
