Istruzioni di montaggio solo per personale specializzato
5.

Collegamento elettrico

ATTENZIONE!
Danni all'apparecchio
● Il comando della sauna può essere impiegato esclusivamente per il comando
e la regolazione di 3 circuiti termici con una potenza termica max di 3,5 kW per
ogni circuito. La potenza max dell'uscita supplementare corrisponde a 3,5 kW.
g
f
e
d
c
b
a
9
8
7

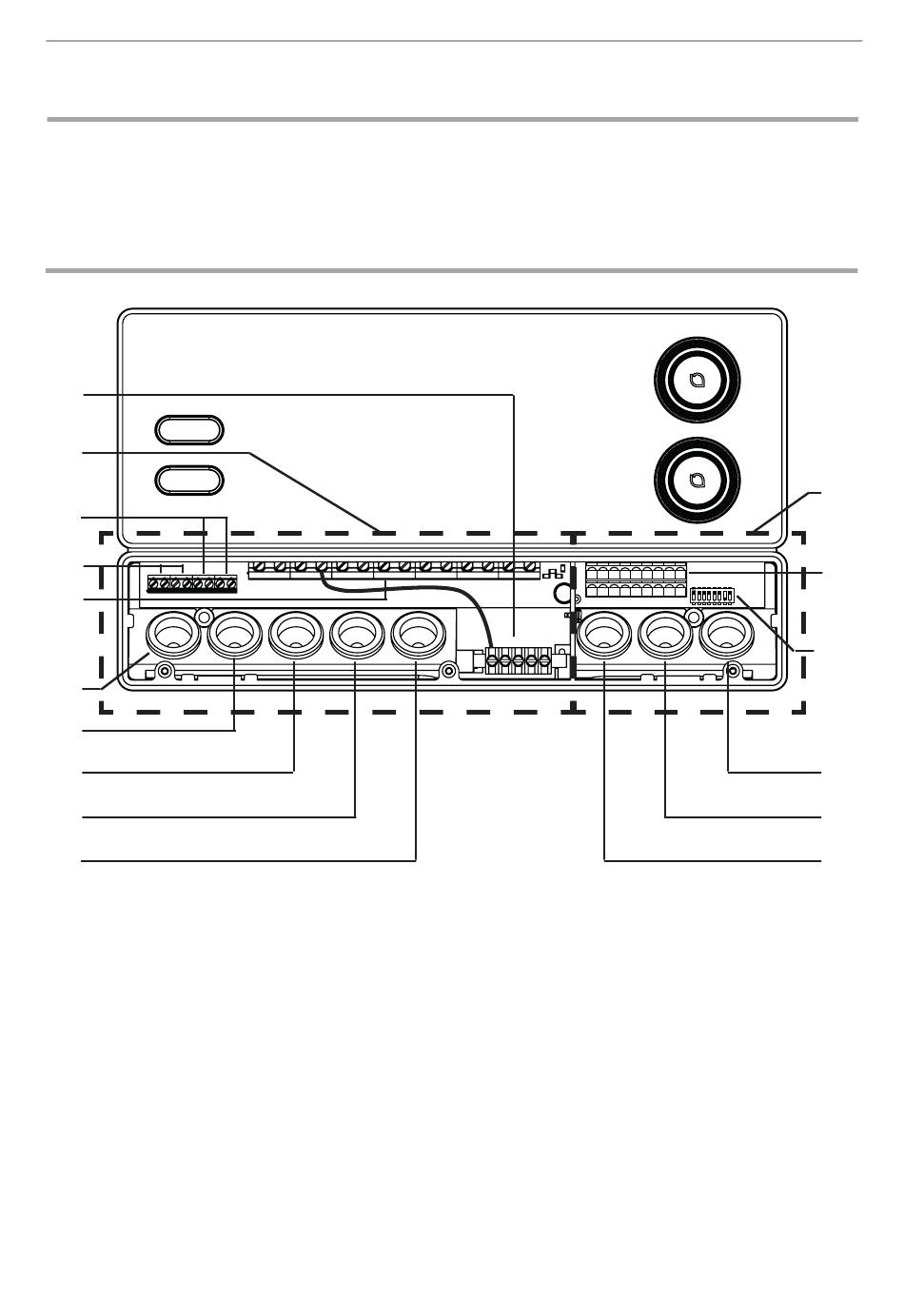

1
Zona di collegamento per la bassa tensione
2
Morsettiera per dispositivo di sicurezza per
lo spegnimento automatico, avvio remoto,
uscita di stato e cavi delle sonde
3
Selettore di funzioni
4
Passacavo per sensore F2 e sensore
a membrana
5
Passacavo per sensore F1 e uscita di stato
6
Passacavo per dispositivo di sicurezza per
lo spegnimento automatico e avvio remoto
7
Passacavo per uscita supplementare
WORLD OF WELLNESS
8
Passacavo per il cavo della stufa
9
Passacavo per il cavo di alimentazione
a
Passacavo per l'ampliamento della potenza
b
Passacavo per luce e ventilatore
c
Morsettiera per cavo della stufa, cavo di ali-
mentazione e dell'apparecchio supplementare
d
Morsettiera per luce e ventilatore
e
Morsettiera per l'ampliamento della potenza
f
Zona di collegamento per l'alimentazione
a 230 V/400 V
g
Barra di messa a terra
P. 16/48
1
2
3
4
5
6
