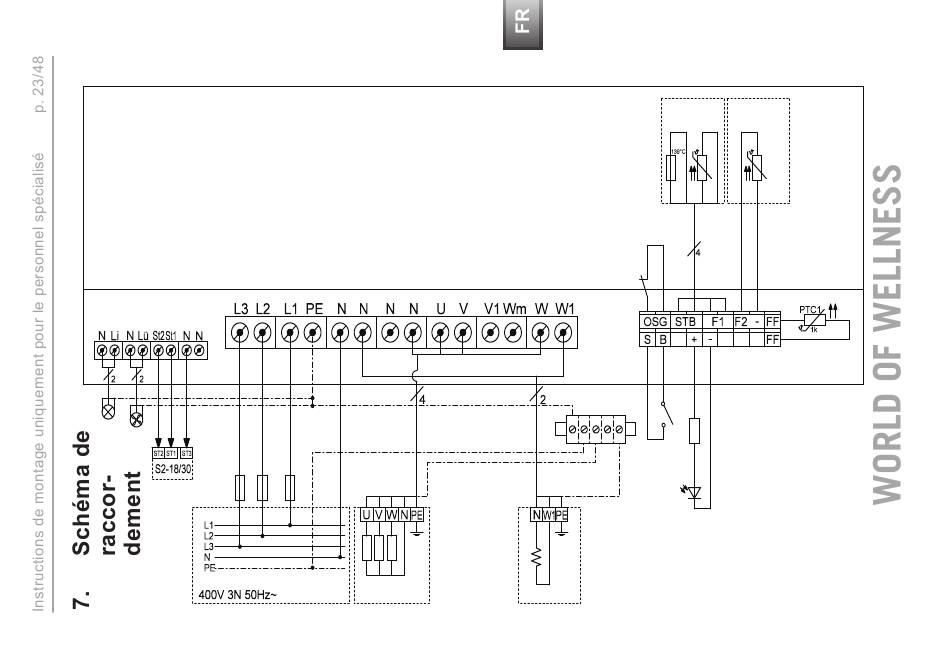

Fig. 4 Schéma de raccordement
1 Sortie de statut
2 Démarrage à distance
3 Sortie supplémentaire (max. 3,5 kW)
4 Système de chauffage (max. 10,5 kW)
5 Alimentation électrique de la
commande de sauna
6 Module d'extension de puissance
8 7
6
7 Ventilateur
8 Éclairage
9 Barre de terre
a Sonde de poêle équipée du
dispositif de protection contre
la surtempérature (F1)
b Sonde de banc (F2)
c Sonde de i lm
5 4
a
139 °C
9
2
1
3
b
c
