Istruzioni di montaggio solo per personale specializzato
5.

Collegamento elettrico

ATTENZIONE!
Danni all'apparecchio
● Il comando della sauna può essere impiegato esclusivamente per il comando
e la regolazione di 3 circuiti termici con una potenza termica max di 3,5 kW
per ogni circuito.
g
f
e
d
c
b
a
9
8
7

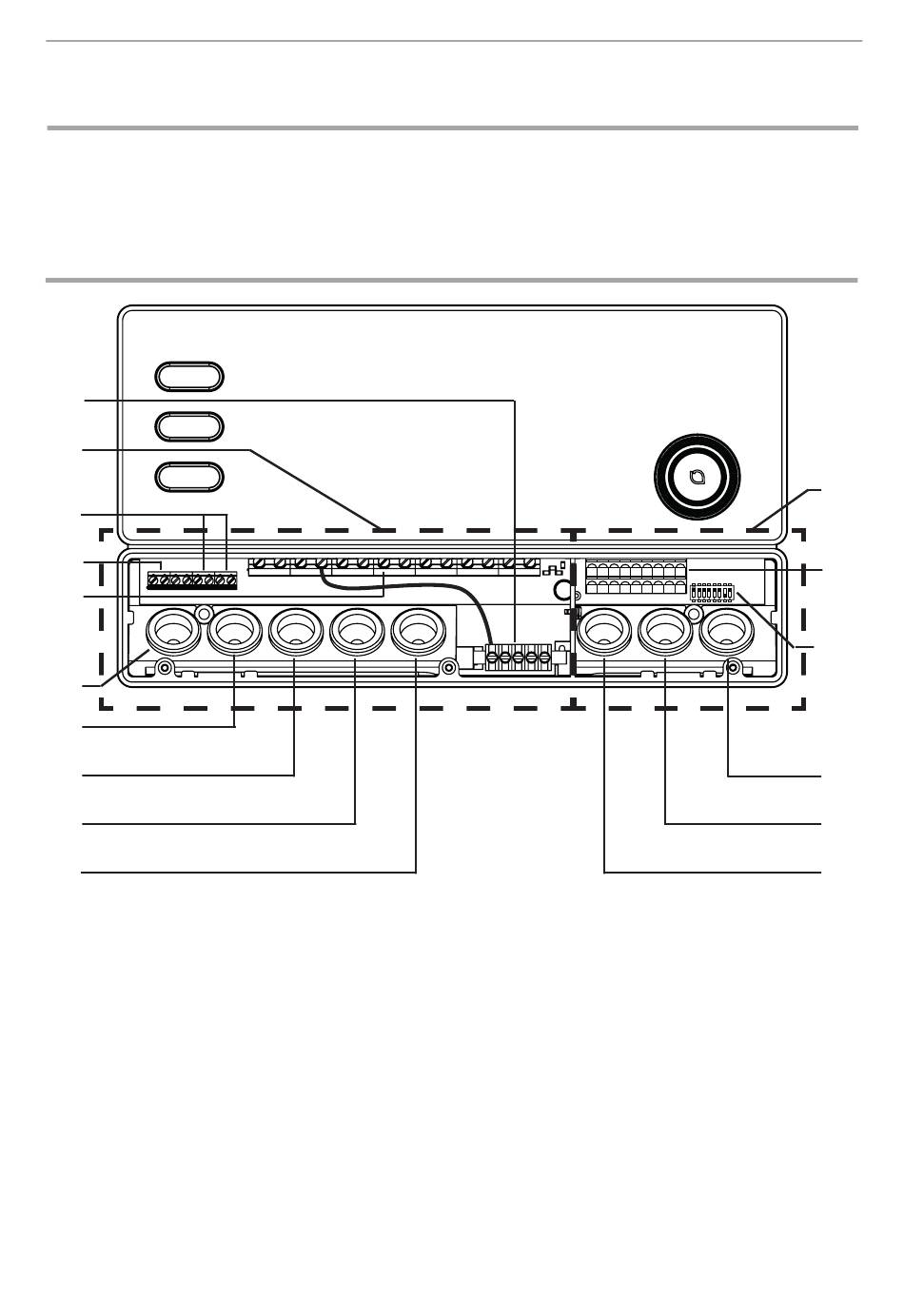

1
Zona di collegamento per la bassa tensione
2
Morsettiera per dispositivo di sicurezza per
lo spegnimento automatico, avvio remoto
e cavi dei sensori
3
Selettore di funzioni
4
Passacavo per il sensore F2
5
Passacavo per il sensore F1
6
Passacavo per dispositivo di sicurezza per
lo spegnimento automatico e avvio remoto
7
Passacavo (rimane libero)
WORLD OF WELLNESS
8
Passacavo per il cavo della stufa
9
Passacavo per il cavo di alimentazione
a
Passacavo per l'ampliamento della potenza
b
Passacavo per la luce
c
Morsettiera per il cavo della stufa e quello
di alimentazione
d
Morsettiera per la luce
e
Morsettiera per l'ampliamento della potenza
f
Zona di collegamento per l'alimentazione
a 230 V/400 V
g
Barra di messa a terra
P. 14/30
