Oled étalonné en valeur efficace vraie
Table des Matières

Publicité

Liens rapides

Multimètre OLED
étalonné en valeur
efficace vraie

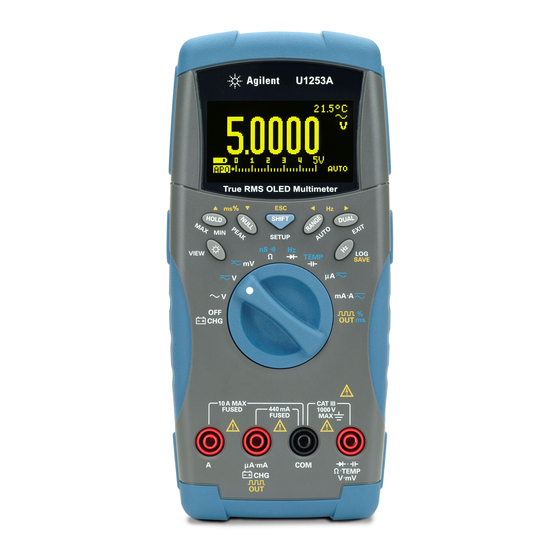

Agilent U1253A
Guide d'utilisation et de
maintenance
Agilent Technologies

Publicité

Table des Matières
loading

Sommaire des Matières pour Agilent Technologies U1253A

  • Page 1 Multimètre OLED étalonné en valeur efficace vraie Agilent U1253A Guide d’utilisation et de maintenance Agilent Technologies...
  • Page 2: Avertissements

    Agilent concède la licence commerciale habituelle sur les logiciels et les été parfaitement comprises et informations techniques suivant les satisfaites. directives FAR 12.211 (informations Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 3: Symboles De Sécurité

    CAT III Équipotentialité catégorie III 1000 V 1000 V Équipement protégé par une double isolation Protection contre les surtensions de CAT IV ou une isolation renforcée catégorie IV 600 V 600 V Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 4: Consignes De Sécurité Générales

    établies lors de la conception, de la fabrication et de l’usage normal de l’instrument. Agilent Technologies ne saurait être tenu responsable du non-respect de ces consignes. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 5 Pour tout entretien ou réparation, renvoyez le produit à un bureau de ventes et de service après-vente Agilent pour garantir l’intégrité des fonctions de sécurité. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 6 • Utilisez exclusivement le type de batterie rechargeable recommandé. Vérifiez l’insertion correcte de la batterie dans le multimètre, et respectez sa polarité. • Déconnectez les cordons de test de toutes les bornes pendant la charge de la batterie. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 7: Conditions D'environnement

    Altitude Jusqu’à 2 000 m Degré de pollution Degré 2 de pollution Le Multimètre OLED étalonné en valeur efficace vraie U1253A est ATTENTION conforme aux exigences de sécurité et CEM suivantes : • CEI 61010-1:2001/EN61010-1:2001 (2e édition) • Canada : CAN/CSA-C22.2 No. 61010-1-04 •...
  • Page 8: Marquages Réglementaires

    Cet appareil ISM est conforme à la ne devez pas le jeter avec les ordures norme NMB-001 du Canada. ménagères. La mention CSA est une marque déposée de l’Association canadienne de normalisation (Canadian Standards Association). VIII Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 9: Directive Européenne 2002/96/Ce Relative Aux Déchets D'équipements Électriques Et Électroniques (Deee)

    L’étiquette apposée sur l’appareil est présentée ci-dessous : Ne le jetez pas avec les ordures ménagères. Pour retourner votre instrument usagé, contactez votre distributeur Agilent Technologies le plus proche ou visitez le site : www.agilent.com/environment/product pour de plus amples informations.
  • Page 10: Contenu Du Guide

    Multimètre OLED étalonné en valeur efficace vraie U1253A. Réalisation de mesures Ce chapitre contient des informations détaillées sur la réalisation de mesures à l’aide du Multimètre OLED étalonné en valeur efficace vraie U1253A. Fonctionnalités et caractéristiques Ce chapitre présente en détail les fonctionnalités et caractéristiques du Multimètre OLED étalonné...
  • Page 11 30-Jan-2009 Tay Eng Su Date Quality Manager For further information, please contact your local Agilent Technologies sales office, agent or distributor, or Agilent Technologies Deutschland GmbH, Herrenberger Straße 130, 71034 Böblingen, Germany. Template: A5971-5302-2, Rev. E00 U1253A DoC Revision B...
  • Page 12 This ISM device complies with Canadian ICES-001. Cet appareil ISM est confomre à la norme NMB-001 du Canada. Regulatory Information for Australia/New Zealand This ISM device complies with Australian/New Zealand AS/NZS CISPR11:2004 Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 13: Table Des Matières

    Mesure en µA et mA Échelle de pourcentage de 4 mA à 20 mA Mesure en A (Ampère) Fréquencemètre Mesures de résistance/conductance et test de continuité Test des diodes Mesures de capacité (condensateurs) Guide d’utilisation et de maintenance du multimètre U1253A XIII...
  • Page 14 Paramètres d’usine par défaut et options de configuration Configuration du mode de gel des données/rafraîchissement Configuration du mode d’enregistrement de données Configuration de la mesure en dB Configuration de l’impédance de référence pour les mesures en Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 15 Lissage de la fréquence de rafraîchissement Retour aux configurations d’usine par défaut Maintenance Présentation Maintenance générale Remplacement de la batterie Charge de la batterie Remplacement des fusibles Dépannage Tests de performances et étalonnage Étalonnage : généralités Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 16 Étalonnage à partir du panneau avant Procédure d’étalonnage Procédures d’étalonnage Nombre d’étalonnages Codes d’erreur d’étalonnage Spécifications Spécifications pour le courant continu Spécifications pour le courant alternatif Spécifications pour le courant alternatif + continu Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 17 Sensibilité en fréquence lors d’une mesure de courant Spécifications du fréquencemètre Gel de valeur crête (enregistrement des modifications) Signal carré en sortie Spécifications de fonctionnement Spécifications générales Catégorie de mesure Définition des catégories de mesure Guide d’utilisation et de maintenance du multimètre U1253A XVII...
  • Page 18 XVIII Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 19: Liste Des Figures

    Fonctionnement en mode de gel de valeur de crête 1 ms Figure 3-8 Fonctionnement en mode d’enregistrement manuel (Hand) Figure 3-9 Enregistrement complet Figure 3-10 Fonctionnement en mode d’enregistrement par intervalles (Time) Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 20 Figure 4-18 Configuration du contrôle de parité pour la commande distante Figure 4-19 Configuration des bits de données pour la commande distante Figure 4-20 Configuration du mode d’écho pour la commande distante Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 21 Déverrouillage de la sécurité de l’instrument à des fins d’étalonnage Figure 6-5 Modification du code de sécurité d’étalonnage Figure 6-6 Rétablissement du code de sécurité par défaut Figure 6-7 Procédure d’étalonnage typique Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 22 XXII Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 23: Liste Des Tableaux

    Tableau 7-2 Spécifications de précision ± (% de la valeur + nombre de chiffres de poids le plus faible) pour la tension alternative en valeur efficace vraie Guide d’utilisation et de maintenance du multimètre U1253A XXIII...
  • Page 24 1) Tableau 7-14 Spécifications du fréquencemètre (division par 100) Tableau 7-15 Spécifications pour le gel de crête Tableau 7-16 Spécifications du signal carré en sortie Tableau 7-17 Vitesse de mesure XXIV Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 25: Didacticiel De Prise En Main

    Multimètre OLED étalonné en valeur efficace vraie Agilent U1253A Guide d’utilisation et de maintenance Didacticiel de prise en main Présentation du Multimètre OLED étalonné en valeur efficace vraie Agilent U1253A Réglage de la béquille d’inclinaison Le panneau avant d’un coup d’œil Le commutateur rotatif d’un coup d’œil...
  • Page 26: Présentation Du Multimètre Oled Étalonné En Valeur Efficace Vraie

    • Mesures de fréquence, rapport cyclique et largeur d’impulsion. • Enregistrement dynamique pour les valeurs minimales, maximales, moyennes et actuelles. • Gel des données avec déclenchement manuel ou automatique et mode de mesure relative. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 27: Réglage De La Béquille D'inclinaison

    Réglage de la béquille d’inclinaison Pour régler l’inclinaison du multimètre à 60°, tirez la béquille au maximum vers l’extérieur. Câble IR-USB Vers l’ordinateur (hôte) Béquille pour inclinaison à 60° Figure 1-1 Inclinaison à 60° Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 28: Figure 1-2 Inclinaison À 30

    Ensuite, inclinez-la de façon à ce que sa face interne soit parallèle à l’arrière du multimètre. Enfin, replacez la béquille dans ses gonds. Suivez les instructions étape par étape illustrées ci-dessous. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 29: Figure 1-3 Position De La Béquille Pour Suspendre Le Multimètre

    Didacticiel de prise en main Figure 1-3 Position de la béquille pour suspendre le multimètre Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 30: Le Panneau Avant D'un Coup D'œil

    Didacticiel de prise en main Le panneau avant d’un coup d’œil Affichage Clavier Commutateur rotatif Bornes Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 31: Le Commutateur Rotatif D'un Coup D'œil

    Tension continue en mA, tension continue en A, tension alternative en mA, tension alternative en A, tension alternative + tension continue en mA ou tension alternative + tension continue en A Signal carré en sortie, rapport cyclique ou largeur d’impulsion en sortie Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 32: Le Clavier D'un Coup D'œil

    Le changement de position du commutateur rotatif réinitialise la fonction actuelle des touches. La Figure 1-4 présente le clavier du multimètre U1253A. Figure 1-4 Clavier du multimètre U1253A Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 33: Tableau 1-2 Description Et Fonctions Du Clavier

    • Appuyez à nouveau sur pour enregistrer les nouveaux paramètres et quitter le mode d’édition, ou appuyez sur pour quitter sans enregistrer. • Appuyez sur pendant plus d’une seconde pour quitter ce mode. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 34 Lorsque le multimètre est en mode gel de valeur crête ou enregistrement dynamique, appuyez sur pour redémarrer le mode de gel de valeur crête 1 ms ou d’enregistrement dynamique. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 35: L'écran D'un Coup D'œil

    • Pente négative pour la mesure de largeur d’impulsion (ms) et de rapport cyclique (%) • Condensateur en décharge (pendant la mesure de capacité) Batterie faible (ces deux symboles sont affichés en alternance) Extinction automatique activée Rafraîchissement des valeurs gelées (automatique) Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 36: Tableau 1-4 Symboles De L'affichage Principal

    Les symboles de l’affichage principal sont décrits ci-dessous. Tableau 1-4 Symboles de l’affichage principal Symbole OLED Description Commutation automatique de calibre Courant alternatif + continu Courant continu Courant alternatif Polarité, chiffres et points décimaux de l’affichage principal Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 37 Unité de largeur d’impulsion Lecture d’échelle en pourcentage pour la plage de courant continu 0 mA à 20 mA Lecture d’échelle en pourcentage pour la plage de courant continu 4 mA à 20 mA Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 38: Tableau 1-5 Symboles De L'affichage Secondaire

    Unités de résistance : Ω, kΩ, MΩ Unités de tension : mV, V Unités de courant : μA, mA, A Unité de conductance : nS Unités de capacité : nF, μF, mF Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 39 4 mA à 20 mA ( ) et 0 mA à 20 mA ( ) figure sur l’affichage principal, le diagramme à barres représente la valeur de courant, et non le pourcentage. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 40: Tableau 1-6 Gamme Et Points De La Barre Analogique

    à barres. Reportez-vous au tableau ci-dessous. Tableau 1-6 Gamme et points de la barre analogique Gamme Points/segments Utilisation pour la fonction 2 000 V, A, Ω, nS, Diode V, A, capacité Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 41: Sélection De L'affichage À L'aide De La Touche Shift

    (tension alternative + continue) mV alternatifs + continus Ω Ω (audible) mV alternatifs + continus Diode Capacité Température μA continus μA alternatifs (courant alternatif + continu) μA alternatifs + continus Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 42 A alternatifs + continus Rapport cyclique (%) Largeur d’impulsion (ms) Dépend du paramètre correspondant en mode configuration. Appuyez sur pendant plus d’une seconde pour revenir à la mesure de tension alternative seulement. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 43: Sélection De L'affichage À L'aide De La Touche Dual

    (tension continue par défaut) mV continus mV alternatifs mV alternatifs Hz (couplage CA) dBm ou dBV mV alternatifs (Appuyez sur pour sélectionner la tension alternative) mV alternatifs mV continus Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 44 + continus Hz (couplage CA) mA alternatifs + continus mA alternatifs (Appuyez deux fois sur pour sélectionner le courant mA alternatifs + continus mA continus alternatif + continu) Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 45 La température ambiante en ºC ou ºF est affichée dans l’angle supérieur droit. Appuyez sur pour sélectionner la compensation du 0 °C. Dépend du paramètre correspondant en mode configuration. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 46: Sélection De L'affichage À L'aide De La Touche Hz

    Tension continue (tension continue par défaut) Rapport cyclique (%) Fréquence (Hz) (Appuyez deux fois sur pour sélectionner Largeur d’impulsion (ms) Tension alternative + continue la tension alternative + continue) Rapport cyclique (%) Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 47 Largeur d’impulsion (ms) mA ou A continus (courant continu par défaut) Rapport cyclique (%) Fréquence (Hz) Largeur d’impulsion (ms) mA ou A alternatifs (Appuyez sur pour sélectionner le Rapport cyclique (%) courant alternatif) Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 48 Rapport cyclique (%) le courant alternatif + continu) Fréquence (Hz) Largeur d’impulsion (ms) Hz (fréquencemètre) (Concerne uniquement la fréquence du signal Largeur d’impulsion (ms) Fréquence (Hz) en entrée divisée par 1) Rapport cyclique (%) Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 49: Les Bornes D'un Coup D'œil

    Didacticiel de prise en main Les bornes d’un coup d’œil Ne dépassez pas les limites d’entrée nominales : vous risqueriez ATTENTION d’endommager l’appareil. Figure 1-5 Bornes de connexion Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 50: Tableau 1-10 Connexions Aux Bornes Pour Les Différentes Fonctions

    < 0,3 A Fusible 440 mA/1 000 V 30 kA à μA.mA réaction rapide Fusible 11 A/1 000 V 30 kA à réaction rapide Fusible 440 mA/1 000 V à réaction rapide Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 51: Le Panneau Arrière D'un Coup D'œil

    Didacticiel de prise en main Le panneau arrière d’un coup d’œil Port de communication infrarouge Supports des sondes de test Capot du compartiment de batterie Figure 1-6 Panneau arrière du multimètre U1253A Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 52 Didacticiel de prise en main Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 53: Réalisation De Mesures

    Multimètre OLED étalonné en valeur efficace vraie Agilent U1253A Guide d’utilisation et de maintenance Réalisation de mesures Mesure de tension Mesure de tension alternative Mesure de tension continue Mesure de courant Mesure en µA et mA Échelle de pourcentage de 4 mA à 20 mA Mesure en A (Ampère)
  • Page 54: Mesure De Tension

    Réalisation de mesures Mesure de tension Le Multimètre OLED étalonné en valeur efficace vraie U1253A renvoie une valeur quadratique précise pour les signaux sinusoïdaux et d’autres signaux CA, notamment les signaux carrés, triangulaires et en escalier. Pour la tension CA avec décalage CC, utilisez la mesure CA+CC en sélectionnant...
  • Page 55: Figure 2-1 Mesure De Tension Alternative

    Réalisation de mesures Figure 2-1 Mesure de tension alternative Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 56: Mesure De Tension Continue

    à l’aide de la touche DUAL » à la page 19 pour obtenir la liste des double affichages de mesures. Appuyez pendant plus d’une seconde pour quitter le mode de double affichage. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 57: Figure 2-2 Mesure De Tension Continue

    Réalisation de mesures Figure 2-2 Mesure de tension continue Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 58: Mesure De Courant

    • Pour les mesures en mA, placez le commutateur rotatif en position et connectez le cordon de test positif sur μA.mA. • Pour les mesures A (Ampère), placez le commutateur rotatif en position et connectez le cordon de test positif sur A. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 59: Figure 2-3 Mesure Du Courant En Μa Et Ma

    Réalisation de mesures Figure 2-3 Mesure du courant en µA et mA Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 60: Échelle De Pourcentage De 4 Ma À 20 Ma

    Commutation (de 4 mA à 20 mA ou de 0 mA à 20 mA) automatique ou Toujours commutation automatique de calibre manuelle CC mA 999,99 % 50 mA, 500 mA 9999,9 % Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 61: Figure 2-4 Échelle De Mesure De 4 Ma À 20 Ma

    Réalisation de mesures Figure 2-4 Échelle de mesure de 4 mA à 20 mA Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 62: Mesure En A (Ampère)

    A (rouge) et COM (noire) (reportez-vous à la Figure 2-5). Lorsque la sonde de test rouge est connectée à la borne A (rouge) , le multimètre mesure automatiquement en Figure 2-5 Mesure en A (Ampère) Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 63: Fréquencemètre

    à l’écran). Cela permet d’obtenir une gamme de fréquences supérieure pouvant atteindre 20 MHz. 6 Le signal n’est plus dans la gamme de mesures de la fréquence U1253A de 20 MHz si les résultats sont toujours instables après l’Étape Appuyez sur...
  • Page 64: Figure 2-6 Mesure De La Fréquence

    Réalisation de mesures Appuyez RANGE Figure 2-6 Mesure de la fréquence Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 65: Mesures De Résistance/Conductance Et Test De Continuité

    ( , selon la configuration), la mesure de conductance ( ) et la mesure de résistance ( ) comme indiqué à la Figure 2-8 à la page 43. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 66: Figure 2-7 Mesure De La Résistance

    Réalisation de mesures Figure 2-7 Mesure de la résistance Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 67: Figure 2-8 Tests De Résistance, Continuité Avec Signal Sonore Et

    Réalisation de mesures Résistance Appuyez sur SHIFT Continuité avec signal sonore Appuyez sur SHIFT Appuyez sur SHIFT Conductance Figure 2-8 Tests de résistance, continuité avec signal sonore et conductance Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 68: Tableau 2-2 Gamme De Mesure De Continuité Avec Signal

    à la page 45 pour le branchement des sondes). Les mesures de résistances élevées étant sensibles au bruit, vous pouvez utiliser le mode d’enregistrement dynamique pour mesurer les valeurs moyennes. Reportez-vous à la Figure 3-1 à la page 57. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 69: Figure 2-9 Mesure De Conductance

    Réalisation de mesures Figure 2-9 Mesure de conductance Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 70: Test Des Diodes

    Figure 2-11 à la page 48). Évaluez la diode selon les critères suivants : • La diode est considérée comme correcte lorsque le multimètre affiche « OL » en mode de polarisation inverse. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 71: Figure 2-10 Mesure De La Polarisation Directe D'une Diode

    • La diode est considérée comme étant ouverte (coupée) si le multimètre affiche « OL » en modes de polarisation directe et inverse. Figure 2-10 Mesure de la polarisation directe d’une diode Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 72: Figure 2-11 Mesure De La Polarisation Inverse D'une Diode

    Réalisation de mesures Figure 2-11 Mesure de la polarisation inverse d’une diode Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 73: Mesures De Capacité (Condensateurs)

    CC. Le Multimètre OLED étalonné en valeur efficace vraie U1253A calcule la capacité en chargeant un condensateur avec un courant donné pendant un certain délai, puis en mesurant la tension.
  • Page 74: Mesure De La Température

    • Si vous souhaitez effectuer une mesure rapide, utilisez la compensation 0 °C pour voir la variation de température de la sonde à thermocouple. La compensation 0 °C permet de mesurer immédiatement une température relative. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 75 3 Lorsqu’une valeur constante est obtenue, appuyez sur pour définir cette valeur comme température de référence relative. 4 Touchez la surface à mesurer avec la sonde à thermocouple. 5 Lisez la température relative affichée. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 76: Figure 2-12 Mesure De Température De Surface

    Réalisation de mesures Appuyez sur DUAL Figure 2-12 Mesure de température de surface Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 77: Alarmes Et Avertissements Lors D'une Mesure

    égale à 30 V en modes de mesure CC, CA et CA+CC. Pour les gammes sélectionnées manuellement, lorsque la valeur mesurée est hors gamme, OL s’affiche. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 78: Avertissement D'entrée

    Le message d’avertissement Error ON A INPUT s’affiche jusqu’à ce que le cordon de test soit retiré de la borne d’entrée A. Reportez-vous à la Figure 2-13. Figure 2-13 Avertissement relatif aux bornes d’entrée Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 79: Alarme Des Bornes De Charge

    Le message d’avertissement Error ON mA INPUT s’affiche jusqu’à ce que le cordon de test soit retiré de la borne d’entrée . Reportez-vous à la Figure 2-14. Figure 2-14 Alarme des bornes de charge Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 80 Réalisation de mesures Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 81: Fonctionnalités Et Caractéristiques

    Multimètre OLED étalonné en valeur efficace vraie Agilent U1253A Guide d’utilisation et de maintenance Fonctionnalités et caractéristiques Enregistrement dynamique Gel des données (gel du déclenchement) Rafraîchissement des valeurs gelées Mesure par rapport à une valeur de référence (relative) - NULL Affichage en décibels...
  • Page 82: Enregistrement Dynamique

    Si une surcharge est enregistrée, la fonction de calcul de la moyenne s’arrête et la valeur moyenne devient « OL » (surcharge). L’extinction automatique est désactivée en mode d’enregistrement dynamique. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 83: Figure 3-1 Fonctionnement En Mode D'enregistrement

    Appuyez sur MAX MIN pdt > 1 sec Appuyez sur MAX MIN Appuyez sur MAX MIN pdt > 1 sec Appuyez sur MAX MIN Appuyez sur MAX MIN pdt > 1 sec Figure 3-1 Fonctionnement en mode d’enregistrement dynamique Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 84: Gel Des Données (Gel Du Déclenchement)

    3 En mode de gel des données, vous pouvez appuyer sur pour accéder successivement aux mesures CC, CA et CA+CC. 4 Appuyez sur ou sur pendant plus d’une seconde pour quitter ce mode. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 85: Figure 3-2 Fonctionnement En Mode De Gel Des Données

    Appuyez sur HOLD Appuyez sur SHIFT Lecture Lecture Appuyez sur HOLD Appuyez sur HOLD (« T » clignote) (« T » clignote) Actualisé Actualisé Figure 3-2 Fonctionnement en mode de gel des données Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 86: Rafraîchissement Des Valeurs Gelées

    CC, CA et CA+CC. 5 Appuyez de nouveau sur pour désactiver cette fonction. Vous pouvez également appuyer sur pendant plus d’une seconde pour quitter cette fonction. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 87 « OL » (état ouvert). • La valeur gelée peut ne pas être réactualisée si la valeur lue n’atteint pas un état stable pour toutes les mesures. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 88: Mesure Par Rapport À Une Valeur De Référence (Relative) - Null

    • En mode de mesure de tension continue, l’effet thermique influence la précision. Mettez les sondes de test en court-circuit et appuyez sur lorsque la valeur affichée est stable pour régler la valeur zéro de l’affichage. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 89: Figure 3-4 Fonctionnement En Mode Null (Relatif)

    Appuyez sur NULL lorsque O’BASE est affiché pour quitter ce mode (ou appuyez sur DUAL pendant plus d’une seconde) Appuyez Retour auto sur NULL après 3 secondes Figure 3-4 Fonctionnement en mode NULL (relatif) Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 90: Affichage En Décibels

    à la mesure dBm ou dBV sur l’affichage principal. La mesure de tension est indiquée sur l’affichage secondaire. 2 Appuyez sur pendant plus d’une seconde pour quitter ce mode. Dépend de la configuration. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 91: Figure 3-5 Fonctionnement En Mode D'affichage Dbm

    Fonctionnalités et caractéristiques Appuyez sur DUAL Appuyez sur DUAL pendant > 1 seconde. Appuyez Appuyez sur DUAL sur DUAL Figure 3-5 Fonctionnement en mode d’affichage dBm Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 92: Figure 3-6 Fonctionnement En Mode D'affichage Dbv

    Fonctionnalités et caractéristiques Appuyez sur DUAL Appuyez sur DUAL pendant > 1 seconde. Appuyez Appuyez sur DUAL sur DUAL Figure 3-6 Fonctionnement en mode d’affichage dBV Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 93: Gel De Valeur Crête 1 Ms

    4 Dans l’exemple de mesure illustré à la Figure 3-7 à la page 68, le facteur de crête est 2,2669/1,6032 = 1,414. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 94: Figure 3-7 Fonctionnement En Mode De Gel De Valeur De Crête 1 Ms

    RANGE sur RANGE (Remarque : lorsque vous appuyez sur RANGE en mode Negative P-HOLD- négatif, l’affichage change pour P-HOLD+.) Figure 3-7 Fonctionnement en mode de gel de valeur de crête 1 ms Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 95: Enregistrement De Données

    Le symbole et l’index d’enregistrement s’affichent pendant trois secondes. 2 Appuyez à nouveau de manière prolongée sur pour la valeur suivante à enregistrer dans la mémoire. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 96: Figure 3-8 Fonctionnement En Mode D'enregistrement Manuel (Hand)

    N O T E mémoire est saturée, l’index d’enregistrement indique « Full » (reportez-vous à la Figure 3-9). Appuyez sur LOG pendant > 1 seconde Retour auto après 3 secondes Figure 3-9 Enregistrement complet Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 97: Enregistrement Par Intervalles

    N O T E toutes les opérations du clavier sont désactivées, sauf l’opération LOG, qui permet de quitter ce mode (appuyez pendant plus d’une seconde). L’extinction automatique est également désactivée pendant l’enregistrement par intervalles. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 98: Figure 3-10 Fonctionnement En Mode D'enregistrement Par Intervalles (Time)

    LOG pendant > 1 seconde Appuyez sur LOG Arrêt de Après le dernier pendant > 1 seconde l’enregistrement intervalle Dernier intervalle + 1 Figure 3-10 Fonctionnement en mode d’enregistrement par intervalles (Time) Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 99: Révision Des Données Enregistrées

    4 Appuyez sur pendant plus d’une seconde dans le mode de révision d’enregistrement respectif pour effacer des données enregistrées. 5 Appuyez sur pendant plus d’une seconde pour arrêter l’enregistrement et quitter ce mode. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 100 Appuyez sur LOG pendant Appuyez sur LOG pendant > 1 seconde pour effacer tous > 1 seconde pour effacer tous les les enregistrements manuels enregistrements manuels Figure 3-11 Fonctionnement en mode de révision d’enregistrement Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 101: Signal Carré En Sortie

    Signal carré en sortie Le signal carré en sortie du Multimètre OLED étalonné en valeur efficace vraie U1253A permet de générer une sortie PWM (modulation d’impulsions en durée) ou de fournir une source d’horloge synchrone (générateur de débit de données). Vous pouvez également utiliser cette fonction pour vérifier et...
  • Page 102 Fonctionnalités et caractéristiques Appuyez Appuyez Appuyez Appuyez Figure 3-12 Réglage de la fréquence du signal carré en sortie Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 103 256 étapes, chacune étant équivalente à 0,390625 %. La meilleure résolution d’affichage est 0,001 %. Appuyez Appuyez Appuyez Appuyez Appuyez Appuyez Figure 3-13 Réglage du rapport cyclique du signal carré en sortie Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 104 équivalente à 1/(256 × fréquence). La largeur d’impulsion affichée est réglée automatiquement sur 5 chiffres (de 9,9999 à 9999,9 ms). Appuyez Appuyez Appuyez Appuyez Appuyez Appuyez Figure 3-14 Réglage de la largeur d’impulsion du signal carré en sortie Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 105: Communication À Distance

    CD pour connaître la procédure d’utilisation de la fonction de communication à distance entre le multimètre et un ordinateur. Connexion à l’ordinateur Figure 3-15 Branchement du câble pour la communication à distance Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 106 Fonctionnalités et caractéristiques Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 107: Modification Des Paramètres Par Défaut

    Multimètre OLED étalonné en valeur efficace vraie Agilent U1253A Guide d’utilisation et de maintenance Modification des paramètres par défaut Sélection du mode Setup (configuration) Paramètres d’usine par défaut et options de configuration Configuration du mode de gel des données/rafraîchissement Configuration du mode d’enregistrement de données Configuration de la mesure en dB Configuration de l’impédance de référence pour les mesures en dBm...
  • Page 108: Sélection Du Mode Setup (Configuration)

    édition (EDIT) sans enregistrer les modifications. iv Appuyez sur pour enregistrer les modifications et quitter le mode édition (EDIT). 4 Appuyez sur pendant plus d’une seconde pour quitter le mode configuration. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 109: Paramètres D'usine Par Défaut Et Options De Configuration

    • Sélectionnez OFF pour désactiver cette fonction dans le cadre d’une utilisation standard. dBm-R 50 Ω Valeur d’impédance de référence pour la mesure en dBm. Sélectionnez une valeur comprise entre 1 Ω et 9999 Ω. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 110 Options disponibles : HIGH (élevée), MEDIUM (moyenne) ou LOW (faible). MELODY FACTORY Mélodie à l’allumage. Options disponibles : FACTORY (par défaut) ou OFF (désactivée). GREETING FACTORY Écran d’accueil. Options disponibles : FACTORY (par défaut) ou OFF (désactivé). Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 111 Fréquence de rafraîchissement des valeurs de l’affichage principal. Options disponibles : FAST (rapide), NORMAL (normale) ou SLOW (lente). DEFAULT Sélectionnez YES (Oui) et appuyez sur pendant plus d’une seconde pour réinitialiser les paramètres d’usine par défaut du multimètre. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 112 Appuyez sur Appuyez Appuyez Appuyez sur Appuyez sur Appuyez Appuyez Appuyez sur Appuyez sur Appuyez Appuyez Appuyez sur Appuyez sur Appuyez Appuyez Appuyez sur Appuyez sur Figure 4-1 Écrans du menu de configuration Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 113: Configuration Du Mode De Gel Des Données/Rafraîchissement

    Appuyez sur ou sur pour modifier la valeur souhaitée Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-2 Configuration du mode de gel des données/rafraîchissement Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 114: Configuration Du Mode D'enregistrement De Données

    Figure 4-3 Configuration de l’enregistrement de données 2 Pour l’enregistrement de données par intervalles, définissez le paramètre LOG TIME sur une valeur comprise entre 0001 et 9999 secondes pour spécifier l’intervalle d’enregistrement des données. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 115 Appuyez sur ou sur pour accéder au chiffre à modifier Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-4 Configuration de l’enregistrement par intervalles Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 116: Configuration De La Mesure En Db

    Appuyez sur ou sur pour basculer entre dBm et dBV Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-5 Configuration de la mesure en décibels Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 117: Configuration De L'impédance De Référence Pour Les Mesures En Dbm

    à modifier Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-6 Configuration de l’impédance de référence pour les mesures en dBm Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 118: Configuration Des Types De Thermocouple

    2 Celsius/Fahrenheit : double affichage °C/°F ; °C en affichage principal et °F en affichage secondaire. 3 Fahrenheit uniquement : affichage simple en °F. 4 Fahrenheit/Celsius : double affichage °F/°C ; °F en affichage principal et °C en affichage secondaire. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 119 Appuyez sur ou sur pour changer l’unité Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-8 Configuration de l’unité de température Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 120: Configuration De La Valeur D'échelle De Pourcentage

    Hz pour modifier Appuyez sur ou sur pour configurer Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-9 Configuration de la valeur d’échelle de pourcentage Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 121: Configuration Sonore Pour Le Test De Continuité

    Appuyez sur Hz pour modifier Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-10 Choix du son utilisé dans le test de continuité Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 122: Configuration De La Fréquence Minimale Mesurable

    Appuyez sur ou sur pour choisir la valeur Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-11 Configuration de la fréquence minimale Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 123: Configuration De La Fréquence Du Signal Sonore

    Appuyez sur ou sur pour choisir la valeur Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-12 Configuration de la fréquence du signal sonore Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 124: Configuration Du Mode D'extinction Automatique

    • Pour désactiver l’extinction automatique, choisissez OFF. Lorsque l’extinction automatique est désactivée, le symbole est également désactivé. Le multimètre reste allumé jusqu’à ce que le commutateur rotatif soit placé manuellement en position OFF. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 125 Appuyez sur ou sur pour accéder au chiffre à modifier Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-13 Configuration du mode d’économie d’énergie automatique Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 126: Configuration Du Niveau De Luminosité Du Rétroéclairage À L'allumage

    ESC pour quitter sans enregistrer Figure 4-14 Configuration du niveau de luminosité du rétroéclairage à l’allumage Vous pouvez régler la luminosité du multimètre à tout moment en appuyant sur la touche Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 127: Configuration De La Mélodie D'allumage

    FACTORY (par défaut) ou OFF (désactivé). Appuyez sur Hz pour modifier Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-16 Configuration de l’écran d’accueil Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 128: Configuration Du Débit De Données

    Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-17 Configuration du débit de données pour la commande distante Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 129: Configuration Du Contrôle De Parité

    Appuyez sur ou sur pour configurer Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-18 Configuration du contrôle de parité pour la commande distante Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 130: Configuration Des Bits De Données

    7 et 8 Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-19 Configuration des bits de données pour la commande distante Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 131: Configuration Du Mode D'écho

    OFF et ON Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-20 Configuration du mode d’écho pour la commande distante Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 132: Configuration Du Mode D'impression

    OFF et ON Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-21 Configuration du mode d’impression pour la commande distante Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 133: Version

    Version Le numéro de version du micrologiciel est indiqué. Figure 4-22 Numéro de version Numéro de série Les 8 derniers chiffres du numéro de série sont indiqués. Figure 4-23 Numéro de série Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 134: Alarme De Tension

    Appuyez sur ou sur pour accéder au chiffre à modifier Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-24 Configuration de l’alarme de tension Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 135: Fonctions De Mesure Initiales (M-Initial)

    Commutation de calibre automatique ou alternative en A, tension manuelle alternative + tension continue en A Rapport cyclique = (N/256) × 100 % 29 fréquences différentes Largeur d’impulsion = (N/256) × (1/fréquence) Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 136 Les pages INIT vous permettent de définir vos fonctions de mesure initiale privilégiées. Reportez-vous à la Figure 4-26. Appuyez sur ou sur pour naviguer entre les deux pages INIT. Appuyez sur ou sur pour choisir la fonction initiale à changer. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 137 Modification de la gamme initiale F1 et de la fonction initiale F5 Figure 4-27 Modification de la fonction/gamme de mesure initiale L’exemple de la Figure 4-28 ci-après illustre les opérations suivantes : Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 138 Lorsque vous réinitialisez les paramètres d’usine par défaut du multimètre (reportez-vous à la section « Retour aux configurations d’usine par défaut » à la page 114), les paramètres d’usine par défaut de mesure initiale (M-INITIAL) sont également rétablis. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 139: Lissage De La Fréquence De Rafraîchissement

    Appuyez sur ou sur pour configurer Appuyez sur Hz pour enregistrer et quitter, ou appuyez sur ESC pour quitter sans enregistrer Figure 4-29 Fréquence de rafraîchissement des valeurs de l’affichage principal Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 140: Retour Aux Configurations D'usine Par Défaut

    (tous les paramètres sauf le paramètre de température). • Le menu de réinitialisation (Reset) renvoie automatiquement à la page de menu m1 après une réinitialisation. Figure 4-30 Réinitialisation des configurations d’usine par défaut Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 141: Maintenance

    Multimètre OLED étalonné en valeur efficace vraie Agilent U1253A Guide d’utilisation et de maintenance Maintenance Présentation Maintenance générale Remplacement de la batterie Charge de la batterie Remplacement des fusibles Dépannage Ce chapitre fournit des informations pour le dépannage du Multimètre OLED étalonné en valeur efficace vraie U1253A.
  • Page 142: Présentation

    3 Essuyez le boîtier avec un chiffon humide et un produit nettoyant doux. N’utilisez pas de produits abrasifs ni de solvants. Essuyez les contacts de chaque borne avec un coton-tige propre imbibé d’alcool. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 143: Remplacement De La Batterie

    également utiliser une pile alcaline 9 V (ANSI/NEDA 1604A ou CEI 6LR61) ou une pile carbone-zinc 9 V (ANSI/NEDA 1604D ou CEI 6F22) pour alimenter le multimètre U1253A. Pour s’assurer du bon fonctionnement du multimètre, il est recommandé de remplacer la pile dès que l’indicateur de batterie faible se met à...
  • Page 144 2 Faites glisser le capot du compartiment de batterie vers le bas. 3 Relevez le capot. 4 Remplacez la pile par un modèle du type indiqué. 5 Procédez inversement pour refermer le capot. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 145: Charge De La Batterie

    (à défaut, la charge démarre automatiquement au bout de 10 secondes). Il est recommandé de ne pas recharger la batterie si sa capacité est encore supérieure à 90 %. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 146: Tableau 5-1 Tension De La Batterie Et Pourcentage De Charge Correspondant En Modes Veille Et Charge

    L’autotest dure 3 minutes. Évitez d’appuyer sur les touches pendant l’autotest. En cas d’erreur, le multimètre affiche des messages d’erreur (reportez-vous Tableau 5-2 à la page 121). Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 147: Tableau 5-2 Messages D'erreur

    Figure 5-3 Exécution de l’autotest Tableau 5-2 Messages d’erreur Erreur Message d’erreur OVER LIMIT 1 Absence de batterie 2 Batterie défaillante 3 Batterie entièrement chargée CHARGE ERROR 1 Absence de batterie rechargeable 2 Batterie défaillante Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 148 Cela permet de ne pas charger la batterie au-delà de 220 minutes. Le compte-à-rebours de charge s’affiche. Aucune touche n’est utilisable pendant la charge. Pour prévenir la surcharge de la batterie, la charge pourra être arrêtée par un message d’erreur. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 149 Un courant de charge à régime lent est fourni pour maintenir la capacité de la batterie. 9 Débranchez l’adaptateur lorsque la batterie est entièrement chargée. Ne tournez pas le commutateur rotatif avant d’avoir débranché ATTENTION l’adaptateur des bornes. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 150 Niveau hors ERREUR limite Erreur de charge La batterie peut être chargée Charge complète ou délai écoulé Figure 5-6 Procédures de charge de la batterie Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 151: Remplacement Des Fusibles

    Tableau 5-3 Caractéristiques des fusibles Fusible Référence Agilent Calibre Dimensions Type 2110-1400 440 mA/1000 V 10 × 35 mm Fusible à fusion rapide 2110-1402 11 A/1000 V 10 × 38 mm Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 152 Maintenance Fusible 2 Fusible 1 Figure 5-7 Remplacement des fusibles Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 153: Dépannage

    • Vérifiez le débit, la parité, les bits de données et le bit d’arrêt (9600, None, 8 et 1 par défaut) en mode configuration. • Vérifiez que le pilote USB-RS232 adéquat est installé. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 154 Maintenance Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 155: Tests De Performances Et Étalonnage

    Multimètre OLED étalonné en valeur efficace vraie Agilent U1253A Guide d’utilisation et de maintenance Tests de performances et étalonnage Étalonnage : généralités Équipement de test recommandé Tests de fonctionnement de base Conditions à satisfaire en vue d’un test Tests de vérification des performances Sécurité...
  • Page 156: Étalonnage : Généralités

    » à la page 137. Étalonnage électronique en boîtier fermé Le Multimètre OLED étalonné en valeur efficace vraie U1253A s’étalonne électroniquement, avec le boîtier fermé. Aucun réglage électromécanique interne n’est requis. Le multimètre calcule les facteurs de correction d’après les signaux de référence d’entrée définis au cours du processus d’étalonnage.
  • Page 157: Autres Recommandations Relatives À L'étalonnage

    Agilent recommande de procéder à un réétalonnage total au terme de cette durée. Ainsi, le Multimètre OLED étalonné en valeur efficace vraie U1253A restera conforme aux spécifications jusqu’à l’étalonnage suivant. Ce critère d’étalonnage garantit une stabilité optimale sur le long terme.
  • Page 158: Équipement De Test Recommandé

    < 20 % des spéc. de précision du multimètre U1253A Fréquencemè Agilent 33250A < 20 % des spéc. de précision du multimètre U1253A Température Fluke 5520A < 20 % des spéc. de précision du multimètre U1253A Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 159 < 20 % des spéc. de précision du avec fil de cuivre multimètre U1253A faisant court-circuit entre les deux bornes Niveau de Fluke 5520A < 20 % des spéc. de précision du batterie multimètre U1253A Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 160: Tests De Fonctionnement De Base

    échoue à l’un de ces tests. Test de l’affichage Appuyez sur la touche tout en allumant le multimètre pour afficher tous les pixels OLED. Recherchez d’éventuels pixels morts. Figure 6-1 Affichage de tous les pixels OLED Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 161: Test Des Bornes De Courant

    A. Avant d’effectuer ce test, vérifiez que la fonction de signal sonore n’est N O T E pas désactivée en mode configuration. Figure 6-2 Message d’erreur des bornes de courant Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 162: Test De L'alarme Des Bornes De Charge

    Figure 6-3 Message d’erreur des bornes de charge Avant d’effectuer ce test, vérifiez que la fonction de signal sonore n’est N O T E pas désactivée en mode configuration. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 163: Conditions À Satisfaire En Vue D'un Test

    « 0 » de l’appareil étalon est correcte. Vous devrez peut-être régler le décalage pour chaque gamme de la fonction de mesure à vérifier. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 164: Connexions D'entrée

    étalon et le multimètre. Les blindages des câbles doivent être reliés à la terre. Cette configuration vise à optimiser les performances en termes de bruit et de temps de stabilisation pendant l’étalonnage. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 165: Tests De Vérification Des Performances

    à la fois en présence de plusieurs paramètres). 3 Placez le commutateur rotatif du Multimètre OLED étalonné en valeur efficace vraie U1253A sur la fonction testée, et choisissez la gamme conformément au tableau. 4 Vérifiez si la valeur mesurée se trouve dans les limites d’erreur spécifiées par rapport à...
  • Page 166: Tableau 6-2 Tests De Vérification Des Performances

    ± 1,75 mV 50 V 50 V ± 17,5 mV Appuyez sur pour sélectionner la mesure 500 V 500 V ± 200 mV en V CC 1000 V 1000 V ± 800 mV Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 167 500 mV ± 175 μV Appuyez sur pour sélectionner la mesure - 500 mV ± 175 μV en mV CC 1000 mV 1000 mV ± 0,75 mV - 1000 mV ± 0,75 mV Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 168 500 MΩ ± 40,1 MΩ Appuyez sur pour sélectionner la mesure 500 nS 50 nS ± 0,6 nS de conductance (nS) Placez le commutateur rotatif en position Diode ± 1 mV Sortie 33250A Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 169 5000 μA, 1 kHz ± 37 μA 5000 μA, 20 kHz ± 39,5 μA Placez le commutateur rotatif en position 50 mA 50 mA ± 80 μA 440 mA 400 mA ± 0,65 mA Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 170 Tenir compte d’une erreur liée au cas d’une fréquence > 20 kHz avec une entrée de signal < 10 % de la gamme : 300 points de LSD (chiffre de poids faible) par kHz. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 171 égal à deux fois le temps de mesure avant de mesurer des courants faibles. [12] Pour les fréquences de signaux supérieures à 1 kHz, 0,1 % d’erreur supplémentaire par kHz doit être ajouté à la précision. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 172: Sécurité De L'étalonnage

    Le code de sécurité de l’étalonnage permet d’éviter les réglages accidentels ou non autorisés du Multimètre OLED étalonné en valeur efficace vraie U1253A. L’appareil est sécurisé à la livraison. Avant d’étalonner l’instrument, vous devez déverrouiller sa sécurité en saisissant le code approprié...
  • Page 173 3 secondes, puis revient en mode de saisie du code de sécurité d’étalonnage. Reportez-vous à la section Figure 6-4 à la page 148. Pour reverrouiller l’instrument (quitter le mode non sécurisé), appuyez simultanément sur et sur Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 174 Code de sécurité correct « PASS » s’affiche pendant 3 secondes, et la procédure accède au premier élément d’étalonnage Figure 6-4 Déverrouillage de la sécurité de l’instrument à des fins d’étalonnage Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 175: Modification Du Code De Sécurité D'étalonnage

    5 Si le nouveau code de sécurité a bien été enregistré, « PASS » s’affiche momentanément dans l’angle supérieur gauche de l’affichage secondaire. Reportez-vous à la section Figure 6-5 à la page 150. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 176 Appuyez sur SAVE Nouveau code de sécurité refusé Nouveau code de sécurité accepté « PASS » s’affiche pendant 3 secondes Figure 6-5 Modification du code de sécurité d’étalonnage Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 177: Rétablissement Du Code De Sécurité Par Défaut

    à la section « Modification du code de sécurité d’étalonnage » à la page 149. N’oubliez pas de noter le nouveau code de sécurité. Reportez-vous à la Figure 6-6 à la page 152. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 178 Les 4 derniers chiffres du numéro de série sont corrects « PASS » s’affiche pendant 3 secondes Figure 6-6 Rétablissement du code de sécurité par défaut Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 179: Éléments À Prendre En Compte Pour Les Réglages

    K connecté entre l’instrument et la source de l’étalonnage. N’éteignez jamais le multimètre pendant un étalonnage. Cela pourrait ATTENTION effacer la mémoire d’étalonnage de la fonction en cours. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 180: Valeurs Correctes D'entrée De Référence D'étalonnage

    0,9 à 1,1 × valeur d’entrée de référence 500 V 300,00 V 0,9 à 1,1 × valeur d’entrée de référence 1000 V 1000,0 V 0,9 à 1,1 × valeur d’entrée de référence Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 181 300,00 mA 0,9 à 1,1 × valeur d’entrée de référence 3,000 A 0,9 à 1,1 × valeur d’entrée de référence 10 A 10,000 A 0,9 à 1,1 × valeur d’entrée de référence Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 182 0,9 à 1,1 × valeur d’entrée de référence 1000 μF 1000,0 μF 0,9 à 1,1 × valeur d’entrée de référence 10 mF 10,000 mF 0,9 à 1,1 × valeur d’entrée de référence Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 183 La sortie de courant alternatif minimum de l’appareil étalon Fluke 5520A est de 29,00 μA seulement. Définissez au moins 30,00 μA pour la source d’étalonnage du courant alternatif en μA. Les deux positions V CA doivent être étalonnées individuellement. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 184: Étalonnage À Partir Du Panneau Avant

    5 Inscrivez le nouveau code de sécurité (en cas de modification) et le nombre de points d’étalonnage dans le dossier de maintenance du multimètre. Assurez-vous d’avoir quitté le mode d’étalonnage lorsque vous éteignez N O T E l’instrument. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 185: Procédures D'étalonnage

    Procédures d’étalonnage 1 Placez le commutateur rotatif sur la fonction à étalonner. 2 Déverrouillez la sécurité du Multimètre OLED étalonné en valeur efficace vraie U1253A (reportez-vous à la section « Déverrouillage de la sécurité de l’instrument à des fins d’étalonnage »...
  • Page 186 9 Après avoir étalonné toutes les fonctions, appuyez simultanément sur et sur pour quitter le mode d’étalonnage. 10 Éteignez l’instrument et rallumez-le. Le mode de mesure standard est rétabli. Reportez-vous à la Figure 6-7 à la page 161. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 187 Valeur hors plage acceptable La valeur est dans la plage acceptable « PASS » s’affiche pendant 3 secondes, et la procédure accède à l’élément d’étalonnage suivant Figure 6-7 Procédure d’étalonnage typique Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 188: Tableau 6-4 Liste Des Éléments D'étalonnage

    1000 V (exécuté) mV continus Court-circuit SHORT Fiche banane double avec fil de cuivre 50 mV 30,000 mV 30 mV 500 mV 300,00 mV 300 mV 1000 mV 1000,0 mV 1000 mV (exécuté) Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 189 10 MΩ 5 MΩ 3,0000 MΩ 3 MΩ 500 kΩ 300,00 kΩ 300 kΩ 50 kΩ 30,000 kΩ 30 kΩ 5 kΩ 3,0000 kΩ 3 kΩ 500 Ω 300,00 Ω 300 Ω (exécuté) Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 190 30,00 μA (1 kHz) 30 μA, 1 kHz 300,00 μA (1 kHz) 300 μA, 1 kHz 5000 μA 300,0 μA (1 kHz) 300 μA, 1 kHz 3000,0 μA (1 kHz) 3000 μA, 1 kHz (exécuté) Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 191 Les deux positions V CA doivent être étalonnées individuellement. La sortie de courant alternatif minimum de l’appareil étalon Fluke 5520A est de 29,0 μA. Par conséquent, une sortie d’au moins 30,0 μA doit être définie au niveau de l’appareil étalon. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 192: Nombre D'étalonnages

    Votre Multimètre OLED étalonné en valeur efficace vraie U1253A a été étalonné avant de quitter l’usine. À la réception du multimètre, consultez le nombre d’étalonnages et notez-le en vue de la maintenance.
  • Page 193: Codes D'erreur D'étalonnage

    Erreur d’étalonnage : étalonnage abandonné. ER005 Erreur d’étalonnage : valeur hors plage. ER006 Erreur d’étalonnage : mesure de signal hors plage. ER007 Erreur d’étalonnage : fréquence hors plage. ER008 Erreur d’écriture dans la mémoire EEPROM. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 194 Tests de performances et étalonnage Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 195: Spécifications

    Multimètre OLED étalonné en valeur efficace vraie Agilent U1253A Guide d’utilisation et de maintenance Spécifications Spécifications pour le courant continu Spécifications pour le courant alternatif Spécifications pour le courant alternatif + continu Spécifications pour la température et la capacité Spécifications de température Spécifications de capacité...
  • Page 196: Spécifications Pour Le Courant Continu

    1,00 + 5 500,00 MΩ 0,01 MΩ 187 nA ||10 MΩ 3,00 + 5, < 200 M 8,00 + 5, > 200 M 500,00 nS 0,01 nS 187 nA 1 + 10 Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 197 • Après la mesure d’un courant supérieur à 500 mA, il est recommandé de laisser le multimètre se refroidir pendant un laps de temps égal à deux fois le temps de mesure. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 198 Ces spécifications s’appliquent lorsque les cordons de test sont en circuit ouvert et lorsque la fonction NULL est utilisée. [14] Pour la précision de mesure totale, ajoutez une erreur liée à la sonde de température. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 199: Spécifications Pour Le Courant Alternatif

    5,0000 A 0,0001 A 1,5 + 20 0,7 + 20 3 + 60 Pas de spéc. 10,000 A 0,001 A 1,5 + 20 0,7 + 20 < 3 A/5 kHz Pas de spéc. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 200 2 % au-dessus de la gamme pour toutes les gammes sauf 1000 V CA. Ces spécifications s’appliquent à un signal d’entrée > 5 % de la gamme. Pour les gammes de 5 A et 10 A, la fréquence est vérifiée pour moins de 5 kHz. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 201: Spécifications Pour Le Courant Alternatif + Continu

    0,9 + 30 3,3 + 70, < 3 A / 5 kHz 11 A 10,000 A 0,001 A 1,8 + 30 0,9 + 25 3,3 + 70, < 3 A / 5 kHz Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 202 2 % au-dessus de la gamme pour toutes les gammes sauf 1000 V CA. Ces spécifications s’appliquent à un signal d’entrée > 5 % de la gamme. Pour les gammes de 5 A et 10 A, la fréquence est vérifiée pour moins de 5 kHz. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 203: Spécifications Pour La Température Et La Capacité

    (avec compensation interne de la température ambiante), les lectures de l’appareil étalon et du multimètre peuvent différer, compte tenu des différences de compensation de la température ambiante entre les deux appareils. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 204: Spécifications De Capacité

    Protection contre les surcharges : 1000 Veff pour les circuits avec court-circuit < 0,3 A. Pour mesurer un condensateur à film (ou mieux), utilisez la fonction NULL pour annuler la capacité résiduelle. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 205: Spécifications De Fréquence

    10 mV 25 mV 500 mV 70 mV 150 mV 70 mV 150 mV 1000 mV 120 mV 300 mV 120 mV 300 mV 0,3 V 1,2 V 0,6 V 1,5 V Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 206: Sensibilité En Fréquence Lors D'une Mesure De Courant

    5 V sur la gamme 5 V CC. Pour le couplage CA, la plage de rapport cyclique peut être mesurée dans la plage de 5 % à 95 % pour une fréquence de signal > 20 Hz. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 207 La largeur d’impulsion positive ou négative doit être supérieure à 10 μs et la gamme du rapport cyclique doit être prise en compte. La gamme de largeur d’impulsion est déterminée par la fréquence du signal. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 208: Spécifications Du Fréquencemètre

    La précision de rapport cyclique et de largeur d’impulsion est basée sur une entrée de signal carré de 5 V sans division du signal. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 209: Gel De Valeur Crête (Enregistrement Des Modifications)

    Sinon, la précision et la gamme diffèrent de la définition. Pour les fréquences de signaux supérieures à 1 kHz, 0,1 % supplémentaire par kHz est ajouté à la précision. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 210: Spécifications De Fonctionnement

    A CC (μA, mA ou A) A CA (μA, mA ou A) A CA+CC (μA, mA ou A) Température Fréquence 1 (> 10 Hz) Rapport cyclique 0,5 (> 10 Hz) Largeur d’impulsion 0,5 (> 10 Hz) Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 211: Spécifications Générales

    Plus de 100 dB en CC, 50/60 Hz ± 0,1 % (1 kΩ non équilibré). Taux de réjection de mode normal (TRMN) Plus de 90 dB à 50/60 Hz ± 0,1 %. Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 212 30 °C. Si la batterie a été entièrement déchargée, un temps de charge prolongé est nécessaire pour rétablir son entière capacité. Garantie • 3 ans sur l’unité principale. • 3 mois sur les accessoires standard (sauf indication contraire). Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 213: Catégorie De Mesure

    Spécifications Catégorie de mesure Le Multimètre OLED étalonné en valeur efficace vraie Agilent U1253A est conforme au niveau de sécurité CAT III 1 000 V. Définition des catégories de mesure La catégorie I correspond aux mesures réalisées sur des circuits qui ne sont pas directement connectés au secteur.
  • Page 214 Spécifications Guide d’utilisation et de maintenance du multimètre U1253A...
  • Page 215 Les spécifications et descriptions de produit contenues dans ce document peuvent faire l’objet de modifications sans préavis. Reportez-vous au site Web d’Agilent pour la dernière mise à jour. © gilent Technologies, Inc., 2008-2012 Neuvième édition, 4 mai 2012 U1253-90010 Agilent Technologies...

Table des Matières
