Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions de montage et
d'utilisation
Istruzioni d'uso
e di montaggio

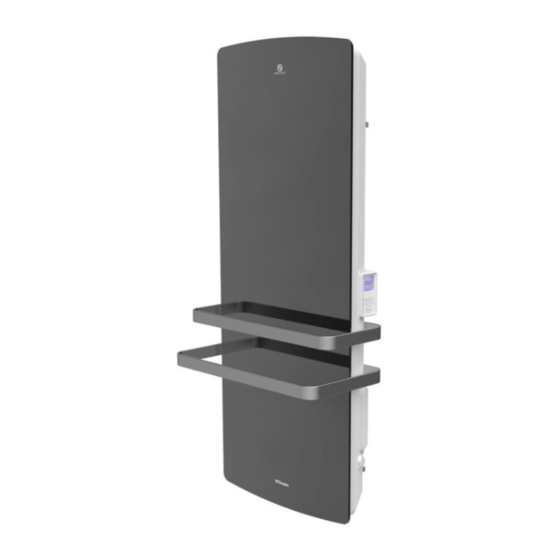

Badezimmer-Heizgerät
Bathroom panel heater
Radiateur pour salle de bain
Riscaldatore per bagni
0x/xxxx/0 - Issue 2
