MONTAGE
1. Déballer l'appareil ;
2. si nécessaire, démonter le fauteuil en soulevant la protection située entre la colonne et la base du
fauteuil ; puis débrancher les câbles électriques et retirer les vis qui fixent les deux bases entre elles ;
3. positionner la colonne sur les relevés effectués préalablement à l'aide du plan d'installation ;
4. régler les pieds sous la base et à l'aide d'un niveau faire en sorte que le plan sur la bride d'appui du
fauteuil soit parfaitement horizontal ;
5. rassembler le fauteuil et régler les « jeux » éventuels en vissant ou dévissant, de façon appropriée, les
pieds de réglage, fixer le fauteuil au sol au moyen des deux vis à expansion fournies ;
6. raccorder les câbles et remettre en place la protection enlevée précédemment ;
7. monter le siège du fauteuil en le fixant (par dessous) avec les 4 vis fournies ;

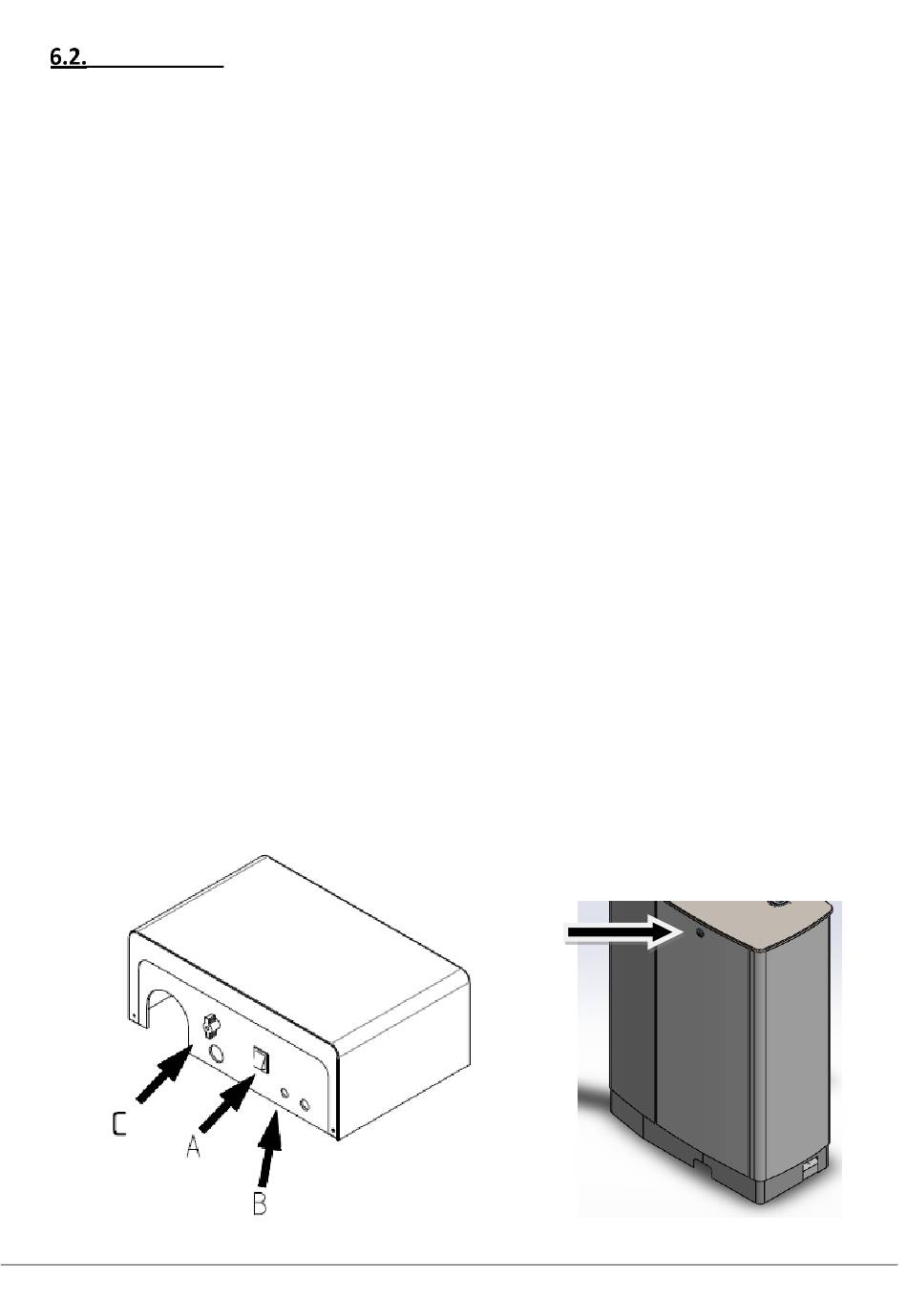

8. retirer le carter du groupe hydraulique, à l'aide de la clé destinée à cet effet, pour effectuer les
raccordements ;
9. monter le bras microscope et effectuer le raccordement électrique ;
10. si un moniteur est prévu, procéder à son montage et à son raccordement électrique, sans oublier son
dispositif d'alimentation ;
11. si le scialytique est prévu, procéder à son montage et à son raccordement électrique ;
12. vérifier (et éventuellement effectuer) le raccordement des câbles de mise à la terre à la vis estampillée
du symbole de mise à la terre ;
13. pour le raccordement de la pompe d'aspiration (voir le schéma électrique), s'en tenir aux modalités
décrites au point suivant pour les câbles d'alimentation (fixation des câbles et traction).
14. effectuer les raccordements de l'eau et de l'air, de l'évacuation et pour finir du réseau électrique. Le
réseau électrique ne doit être relié que sur le bornier prévu à cet effet logé dans le boîtier de mise à la
terre ; les autres raccordements peuvent, par contre, être effectués directement dans le boîtier de
mise à la terre ou depuis l'intérieur du groupe hydraulique.
OMS CARVING PLUS S.T.01/3AF CARV PLUS ED.0 REV.1 09/2017
97
